PWM驅動MOS管

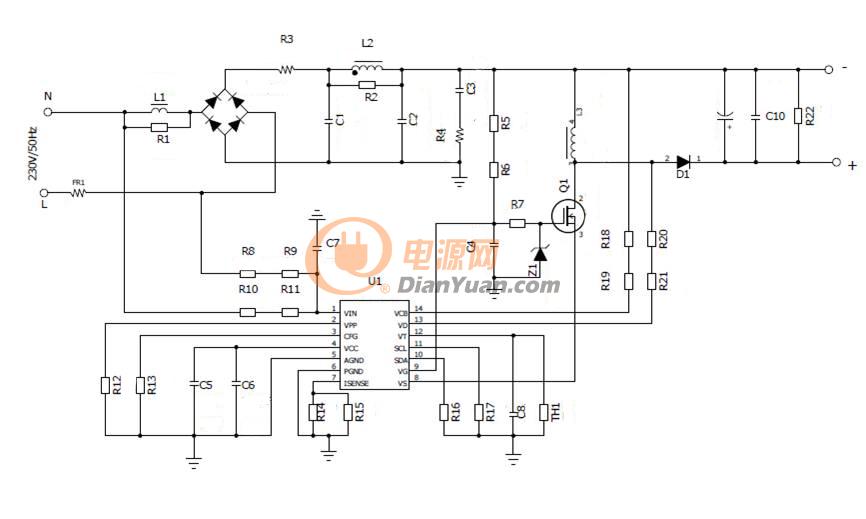

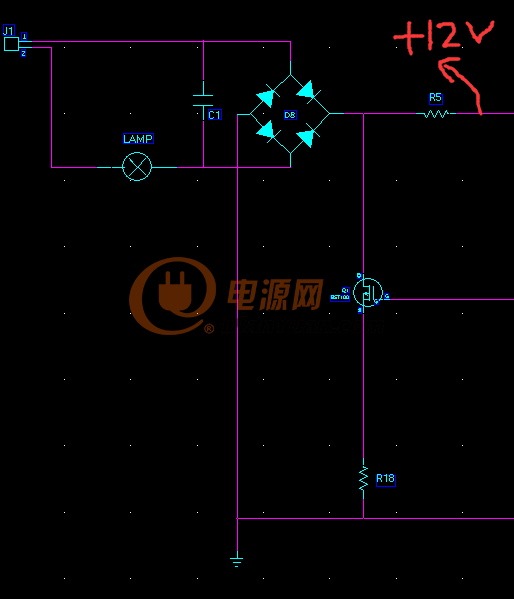

97635如圖所示電路，MOS管柵極的PWM通過單片機經過光耦之后提供，現在的問題是當我的MOS管完全導通的時候，R5后面的取電很低，不能供給我的光耦工作，導致MOS管調光有問題

全部回復(6)
正序查看
倒序查看
2016-05-23 16:00

能不能單獨給光耦加個12v電源？

0
回復
kindled
LV.4
3
2016-05-23 21:23
控制電流是多少？反過來你可以從R8上取電，R8串二極管方式到3V，升壓IC升壓到12V。
0
回復
2016-05-24 09:47
@ymyangyong
能不能單獨給光耦加個12v電源？

要解決共地問題

0
回復
2016-05-24 11:28
@kindled
控制電流是多少？反過來你可以從R8上取電，R8串二極管方式到3V，升壓IC升壓到12V。
電流只要5mA就夠了。你是說在R18？
0
回復
kindled
LV.4
6
2016-05-24 14:34
@月影無月
電流只要5mA就夠了。你是說在R18？

是的，一般幾mA電壓就相當于60mW,加幾個二極管有個電壓再升壓就成。

0
回復
2016-05-24 14:49
@月影無月
要解決共地問題

加個隔離的電源。

0
回復
