1 方案名稱:SD6602D隔離驅動恒流方案
2 品牌名稱：杭州士蘭微，全新推出型號
3 方案特點：SD6602D內置MOS高精度低成本PSR原邊反饋反激隔離LED恒流驅動器
SD6602D描述:
是一款高精度、低成本、PSR LED恒流驅動器。
SD6602D是一款高精度、低成本的原邊反饋LED恒流驅動芯片,應用于反激隔離LED照明。
芯片工作在電感電流斷續模式,適用于90VAC-265VAC輸入電壓、12W以下輸出功率。
SD6602D采用特有的恒流控制方式,電流精度達到±3%以?xún)?nèi),并可能過峰值電流采樣電阻設定輸出電流。芯片內部?jī)?nèi)置集成600V高壓功率MOSFET。采用原邊反饋控制模式,無需環路補償,無需光耦、TL431、變壓器輔助繞組等元件,節約了系統成本和體積。
芯片內部集成LED開路/短路保護；原邊過流保護、過壓保護、過溫保護等,以提高系統的可靠性。
SD6602D的主要特點:
SD6602D±3%LED輸入電流精度
SD6602D無須輔助繞組的原邊反饋控制模式
SD6602D高效率、低系統成本
SD6602D內置600V高壓功率MOSFET
SD6602D內置線電壓補償
SD6602D無需環路補償
SD6602D內置前沿消隱電路
SD6602D LED短路/開路保護
SD6602D原邊逐周期過流保護
SD6602D CS管腳短路保護
SD6602D有過溫保護
SD6602D有欠壓保護
4 規格：產品名稱:SD6602D 打印名稱:SD6602DTR 材料:無鉛
封裝:DIP-7(DIP-7-300-2.54) 包裝:管裝 最小包裝：50/管
5應用范圍：LED照明電源12瓦
SD6602D應用范圍:
SD6602D用于GU10 LED射燈
SD6602D用于球泡燈
SD6602D用于PAR燈
SD6602D用于各式LED照明應用場合
6電路圖：SD6602D

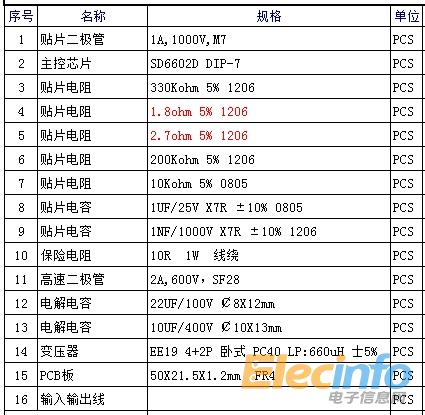

7物料清單：
8 聯系方式：QQ:2355410653 手機：15622829450 陳R
9 暫不提供DEMO板。之前封裝是DIP-8，最新更新為DIP-7但是方案沒有改變！應用方案不需要改變?nèi)魏卧骷?
SD6602D極限參數:
SD6602D典型應用電路圖：
