用TL431做欠壓關斷電路，不知是否可行？請大神來討論一下

大概原理是這樣：根據130V時的電壓計算分壓基準，當電壓高于130V后，TL431的陰極到陽極導通，P-MOS的G極電壓為零，管子開通；當電壓低于130V時，TL431的陰極到陽極截止，P-MOS的G極電壓為分壓所得的11V左右，然后管子截止。困惑一：TL431在這種環境中是否可以長時間工作？困惑二：該電路方案是否可行，有沒有BUG存在？請大神不吝賜教！

431

全部回復(14)
正序查看
倒序查看
2016-06-14 15:15
R3上一直有壓差，T1截止不了，而且柵極還會過壓擊穿。
0
回復
2016-06-14 15:21

用檢測電路加繼電器控制，可能會簡單點，還要有個NTC之類的。

MOSFET在這里做高壓開關感覺不怎么合適。

0
回復
kindled
LV.4
4
2016-06-14 16:24

你的線路理論上是可行的，但現實是殘酷的：TL431耐壓不足，MOS管的Vgs耐壓也不足，正確的做法檢測（最好是帶窗口電路的檢測）電壓，然后控制對地的MOS管關斷。這樣就不會面臨著耐壓的問題；要控制正極的話也可以用光耦隔離。不加窗口電路的話有可能會工作在放大狀態。容易燒MOS管。

0
回復
2016-06-15 11:03
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
787746636
LV.1
6
2016-06-15 13:07
@ymyangyong
R3上一直有壓差，T1截止不了，而且柵極還會過壓擊穿。
這個電路是在另外一個電路上改的，沒經過驗證，就先請教一下，怕做出來不能用；自己感覺電路是有點不對勁，看不出具體原因。下面這張是原來的電路圖，是用在低壓環境的

0
回復
787746636
LV.1
7
2016-06-15 13:14
@417zhouge
用檢測電路加繼電器控制，可能會簡單點，還要有個NTC之類的。MOSFET在這里做高壓開關感覺不怎么合適。
是不可以從310V電阻分壓取個電位，然后和基準電壓通過一個比較器作比較，輸出一個電平信號，再通過一個三極管驅動繼電器。
0
回復
787746636
LV.1
8
2016-06-15 13:32
@kindled
你的線路理論上是可行的，但現實是殘酷的：TL431耐壓不足，MOS管的Vgs耐壓也不足，正確的做法檢測（最好是帶窗口電路的檢測）電壓，然后控制對地的MOS管關斷。這樣就不會面臨著耐壓的問題；要控制正極的話也可以用光耦隔離。不加窗口電路的話有可能會工作在放大狀態。容易燒MOS管。
加窗口電路感覺有點復雜了，把PMOS放在地線控制開關確實比較好。

0
回復
kindled
LV.4
9
2016-06-15 17:31
@787746636
加窗口電路感覺有點復雜了，把PMOS放在地線控制開關確實比較好。
你用PMOS管還是不能正常的工作的，正確是用NMOS，加多一個三極管做反相控制。
0
回復
2016-06-15 20:18
@787746636

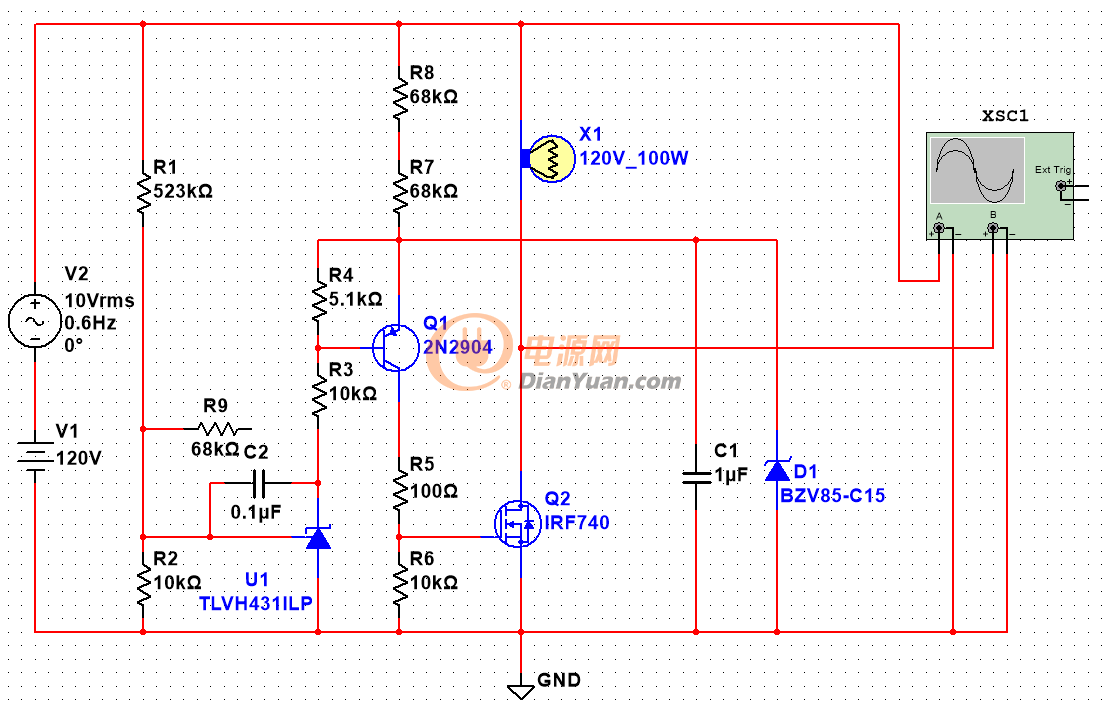

這個電路是在另外一個電路上改的，沒經過驗證，就先請教一下，怕做出來不能用；自己感覺電路是有點不對勁，看不出具體原因。下面這張是原來的電路圖，是用在低壓環境的[圖片]
低壓下可以，高壓下就不行了。
0
回復
787746636
LV.1
11
2016-06-18 13:01
@kindled
你用PMOS管還是不能正常的工作的，正確是用NMOS，加多一個三極管做反相控制。

根據你的建議我改了一下電路，現在看起來貌似可以了，但是12V供電電路看著有點脆弱；實際上要是在主開關電路之外有一路獨立的12V電源的話，實現欠壓保護的方法就簡單了，可以實用比較器加MOS或者比較器加繼電器的方式；但是這樣的話，要有一個200VAC~12VDC的電路，成本會增加很多！

0
回復
787746636
LV.1
12
2016-06-18 13:07
@787746636
根據你的建議我改了一下電路，現在看起來貌似可以了，但是12V供電電路看著有點脆弱；實際上要是在主開關電路之外有一路獨立的12V電源的話，實現欠壓保護的方法就簡單了，可以實用比較器加MOS或者比較器加繼電器的方式；但是這樣的話，要有一個200VAC~12VDC的電路，成本會增加很多！[圖片]

要是有獨立12V供電的話，這種繼電器的方式也應該是可以的。

0
回復
kindled
LV.4
13
2016-06-18 14:33
@787746636
要是有獨立12V供電的話，這種繼電器的方式也應該是可以的。[圖片]

12V電壓是比較好做的，用開關電源做BUCK，整個方案也是很低的價錢。

0
回復
kindled
LV.4
14
2016-06-18 14:41
@kindled
[圖片][圖片]12V電壓是比較好做的，用開關電源做BUCK，整個方案也是很低的價錢。

還有一種方式直接用低功耗的運放來處理，這樣供電損耗也低，也比TL431要方便。

0
回復
787746636
LV.1
15
2016-06-21 09:51
@kindled
還有一種方式直接用低功耗的運放來處理，這樣供電損耗也低，也比TL431要方便。
好，我自己嘗試用運放搭個電路；非常感謝您的耐心指導！
0
