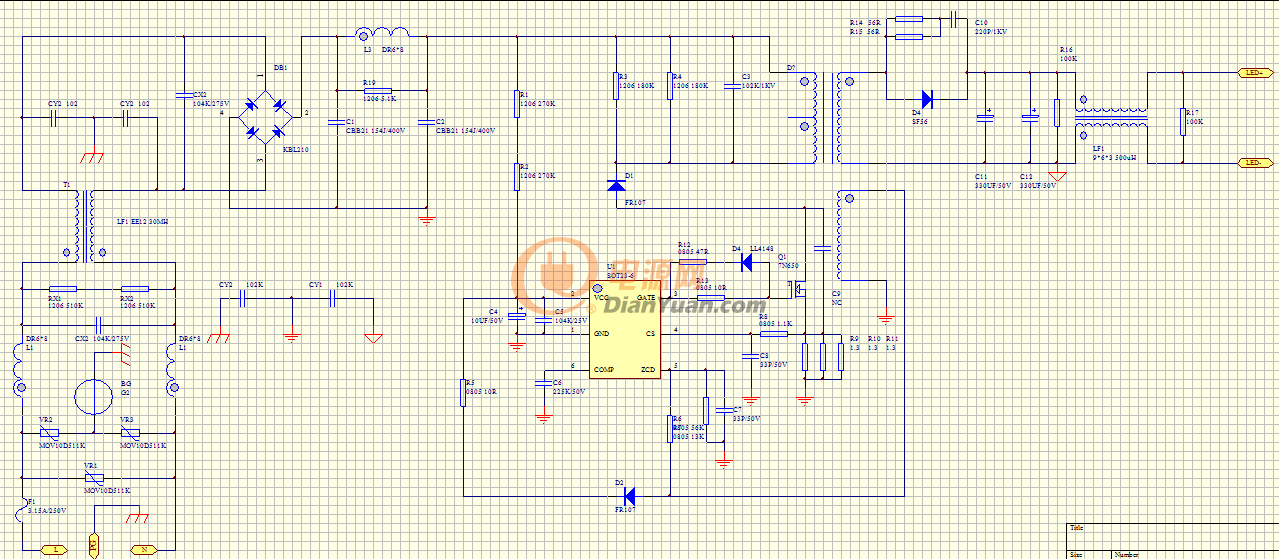

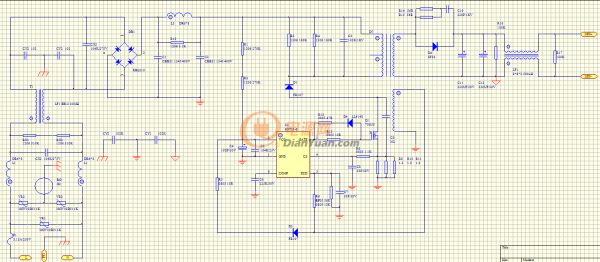

準備做個1類電源 30W高P小路燈電源 過EMC 雷擊6KV。原理圖已上傳，各位有什么好的建議嗎？

LB%C3S2XH(T$4((QG02$~ZJ

輸入電壓：100V-240V  50/60Hz

輸出電壓：24-36V 0.9A

功率因素：≥0.9

      效率：≥85%  EFD25設計

防雷設計：差模4KV, 共模6KV

過EMC

大家覺得還有什么要補充的嗎？  后續這個案子做下去 我會陸陸續續的把其他相關資料也貼上來。

全部回復(4)
正序查看
倒序查看
2016-06-16 19:18
建議壓敏那邊留個TVS的位置。
0
回復
菟仔仔
LV.3
3
2016-06-30 11:23
@417zhouge
建議壓敏那邊留個TVS的位置。

是直接在VR1這個后面在并一個TVS。

最近手上老板又安排了一些事情進來..板子一直都沒有畫完。  還有4個小案子沒有弄完 哎~

0
回復
2016-07-04 13:24
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
gnts
LV.1
5
2016-07-26 11:46

1、F1 I2t值多大？如果不夠的話，可能不到3kV它就先掛了

2、L1感量多大，其后的殘壓是否會破壞CX2，這個需要測試才知道

0
