直流24V輸入經過整流橋電壓為何會上升

以下為線路圖:

    在DC24V輸入時,經過MB6S/MB4S后電壓會上升至28V-30V,而當我將正負極反接時,輸入電流相差100-200mA,

DC電壓是如何上升的,正負極反接電流變化如此之大,請教下各位大神們!

另外以下IC為MAX16832AASA+,設計參數不知有沒問題,請大神們幫忙糾正,

設計要求:

       24V  DC  輸入 ,11.5W,460mA輸出!

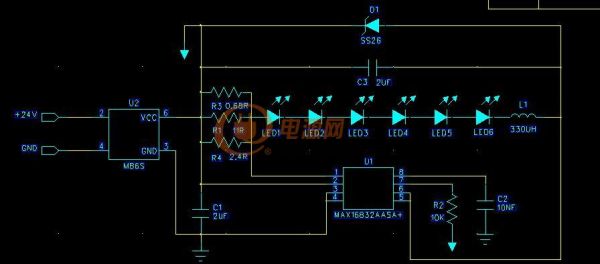

circuit diagram

全部回復(5)
正序查看
倒序查看
2016-06-23 11:06
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
xzszrs
LV.11
3
2016-06-23 17:20
因?yàn)槟愕?4V直流有紋波，有效值是24V,峰值不止24V，所以整流濾波后電壓上升到峰值。
0
回復
2016-06-24 08:46
@xzszrs
因?yàn)槟愕?4V直流有紋波，有效值是24V,峰值不止24V，所以整流濾波后電壓上升到峰值。
我的DC電源非電源適配器,是直流機,示波器捉無
0
回復
2016-06-26 09:52
整流橋后面斷開，電壓是否正常？
0
回復
2016-06-27 10:04
@zz052025
整流橋后面斷開，電壓是否正常？
斷開正常,你可以試下 DC直接輸入經過整流橋,后面不接任何線路,電壓也是上升的,

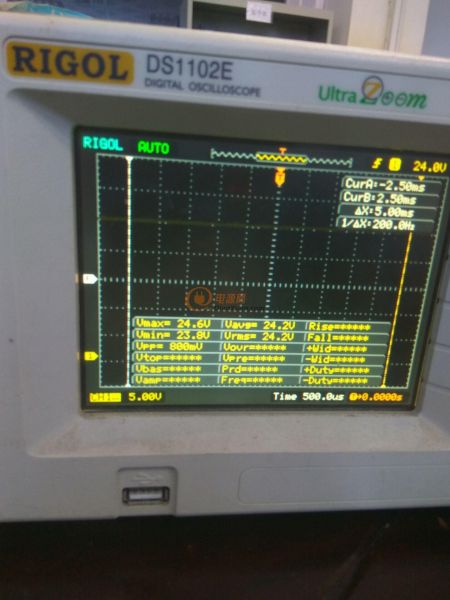

輸入端波形圖

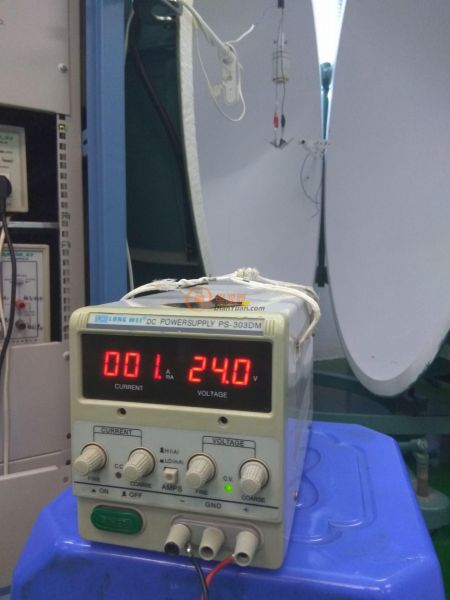

輸入使用的電源

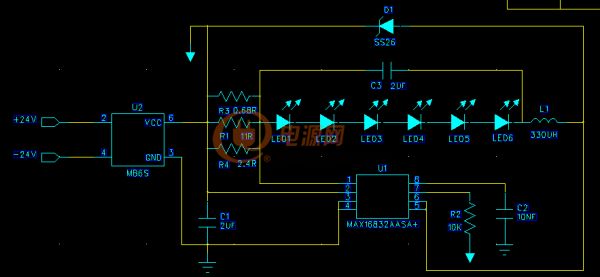

實際線路,附圖時線路畫急了有兩處錯誤,已改善.上圖為實際測試的線路圖
