哪位朋友做過SG3525的調壓和限流？

我做了一個SG3525的推挽電路?，F(xiàn)在想在變壓器次級采樣，然后進行調壓。還想利用SD引腳配合外部比較器做限流。哪位朋友做過嗎？能不能給點建議？或者有沒有現成應用的電路圖？

SG3525推挽

全部回復(8)
正序查看
倒序查看
2016-07-28 13:52
官方參考手冊上沒有么？
0
回復
petal
LV.2
3
2016-07-28 14:41
之前也是做過一個SG3525推挽式電路，在次級整流后采樣接入芯片的1腳或者2腳，來進行調壓。
0
回復
AK47SH
LV.5
4
2016-07-28 15:09
@petal
之前也是做過一個SG3525推挽式電路，在次級整流后采樣接入芯片的1腳或者2腳，來進行調壓。
我也打算在次級整流后采樣。請問需不需要加光耦？我做的輸出才30V左右最高。
0
回復
petal
LV.2
5
2016-07-29 14:09
@AK47SH
我也打算在次級整流后采樣。請問需不需要加光耦？我做的輸出才30V左右最高。
當時是沒有用光耦的，也是用的比較器。
0
回復
2016-08-01 09:11
@petal
當時是沒有用光耦的，也是用的比較器。

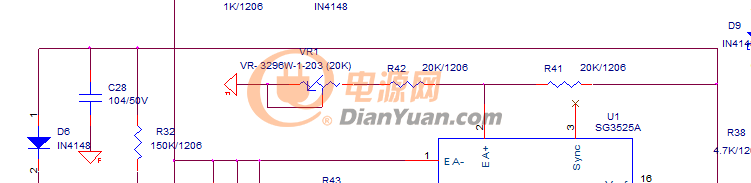

次級取樣用放大器接1腳

0
回復
2016-08-01 09:35
@森林中的小老虎
次級取樣用放大器接1腳

這樣也能調電壓，手動調電壓。

0
回復
AK47SH
LV.5
8
2016-08-01 09:42
@森林中的小老虎
[圖片]這樣也能調電壓，手動調電壓。
看不清連線，能把整個電路模塊截圖嗎？
0
回復
2022-07-20 11:36
@petal
之前也是做過一個SG3525推挽式電路，在次級整流后采樣接入芯片的1腳或者2腳，來進行調壓。

你好，怎么實現的？？我通過1、2腳反饋，要么停振，要么失控，具體怎么做，師傅可否給個圖，116691293我的QQ，郵箱zmxo@tom.com
