UC3842反激電源反饋電壓在12-16V之間擺動

全部回復(9)

只看樓主

正序查看

倒序查看

ymyangyong

2016-08-15 19:27

反饋電壓這么高？是說的Vcc電壓吧。

回復

wulin760359554

LV.2

2016-08-15 20:07

@ymyangyong

反饋電壓這么高？是說的Vcc電壓吧。

是的，Vcc上的電壓一直在12-16V之間擺動，而且4腳的震蕩也是一閃一閃的

回復

wulin760359554

LV.2

2016-08-15 21:14

@wulin760359554

是的，Vcc上的電壓一直在12-16V之間擺動，而且4腳的震蕩也是一閃一閃的

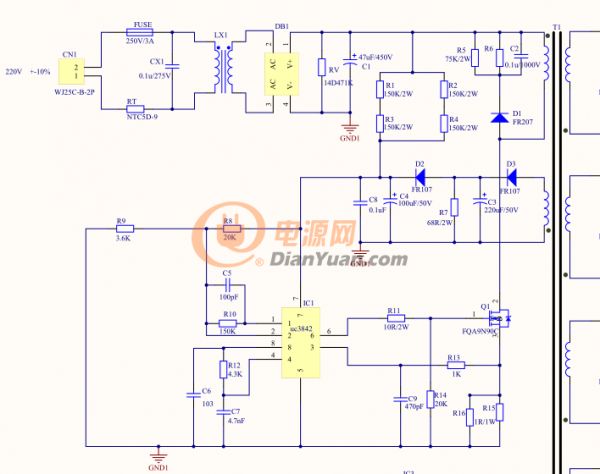

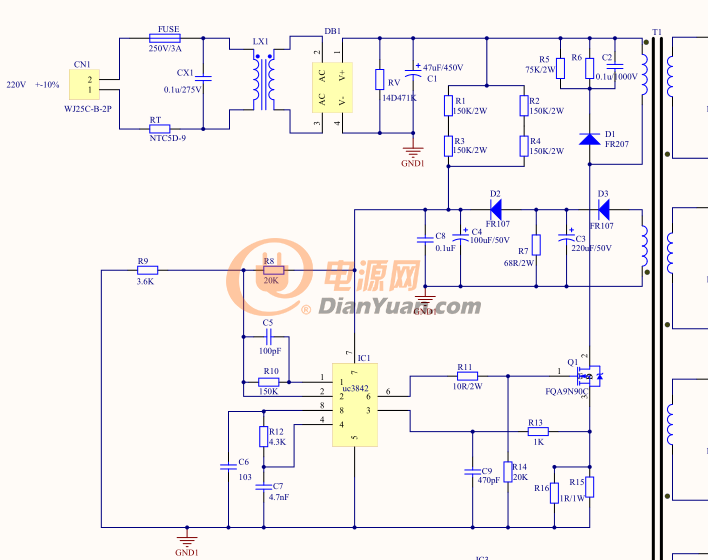

我設計的UC3842反激開關電源，我是一個新手，把所有的器件全部焊在洞洞板上調試沒問題確定好參數后，畫的pcb,在PCB板上反饋回路的電壓一直在12-16V之間閃動，4腳震蕩的鋸齒波也是一閃一閃的，求大神指導

回復

ymyangyong

2016-08-15 23:11

@wulin760359554

沒看見圖。檢查啟動電路、輔助供電及反饋部分有沒有問題，也可能是過流保護了。

回復

cjw318

LV.7

2016-08-16 11:11

這種情況很可能是Vcc電容失效了（萬用表電阻檔是測不出的），或容量太小所致。

另一個原因可能是Vcc反饋供電建立不起來，查相應回路是否正確？

回復

wulin760359554

LV.2

2016-08-16 15:10

@ymyangyong

沒看見圖。檢查啟動電路、輔助供電及反饋部分有沒有問題，也可能是過流保護了。

回復

wulin760359554

LV.2

2016-08-16 15:12

@cjw318

這種情況很可能是Vcc電容失效了（萬用表電阻檔是測不出的），或容量太小所致。另一個原因可能是Vcc反饋供電建立不起來，查相應回路是否正確？

你說的對，反饋繞組就沒有供上電，在洞洞板上做實驗都正常，現在畫的PCB印制板做實驗就出現這問題了，反饋繞組的整流二極管前面只有不到1V電壓，又仔細測量了一下Vcc的12-16V波動的電壓是啟動電阻R1-R4所提供的
