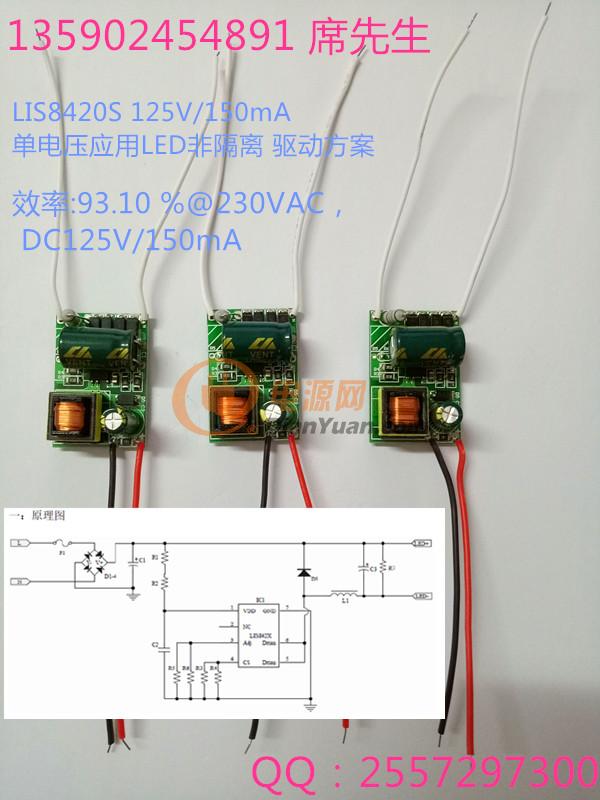

LIS8420S是一款專用于LED恒流驅動的控制芯片，適用于降壓式非隔離應用場合，通過采用專有的LED數字恒流控制技術，使得系統架構得到了最大程度的精簡。LIS8420S工作在電感電流臨界連續模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。LIS8420S加入了準諧振控制技術，使系統能夠輕松達到92%以上的效率。在此基礎之上，LIS8420S 還具有強大的電流調節功能，在其外圍器件都無需變化的情況下，僅通過更換一顆外部電阻，即可實現較寬范圍的電流調節，且不影響開路保護電壓的一致性, 方便系列機種應用。由于采用的是獨特的電流調節技術，LIS8420S可直接與熱敏電阻、光敏電阻等外部器件組成外部環境與輸出電流的反饋系統，更有效地提升燈具的可靠性及節能特性。LIS8420S還集成了完善的保護功能，包括輸入電流的逐周期過流保護，電流檢測管腳的開路保護，IC過溫保護，以及輸出端的開路和短路保護等。圖1 示出了這種芯片的典型應用。
