自激振蕩buck電路

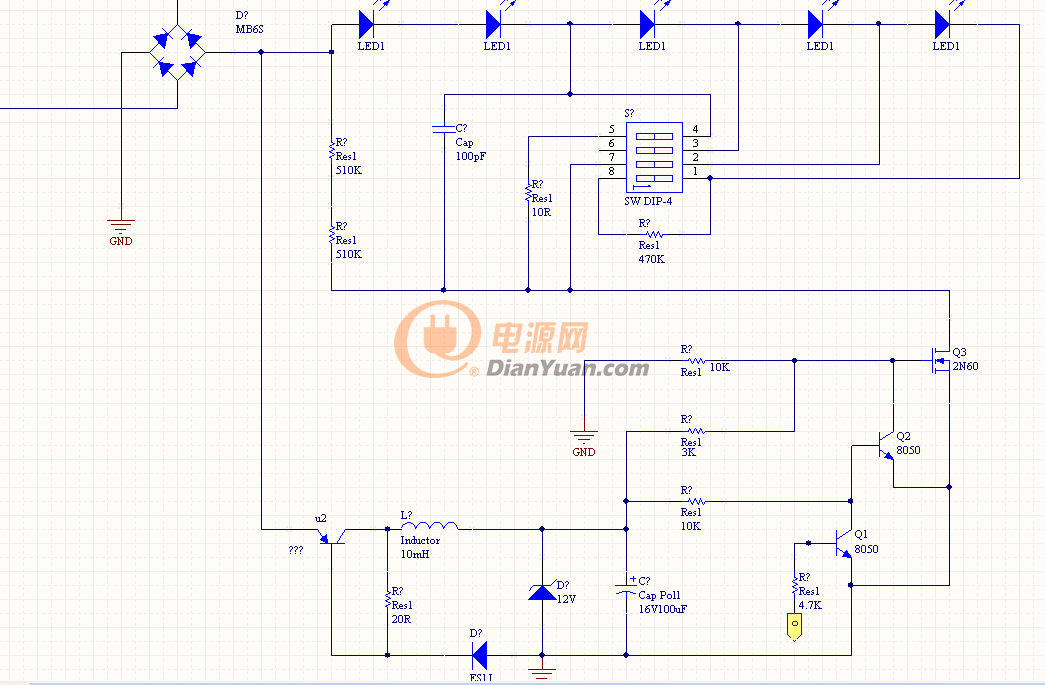

如圖所示，這是在一塊燈板上看到的電路，大概電路如圖所示。圖中的U2方向?qū)Σ粚Γ吭倬褪?，這個DC/DC電路是怎么工作的，怎么自激振蕩的，求大俠

情趣

全部回復(4)
正序查看
倒序查看
2016-09-06 11:59
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2016-09-07 09:43
U2應該是集成電源芯片，再核實一下。
0
回復
2016-09-07 15:58
不應該是自激振蕩，請問Q1基極去哪里，這應該是控制端。
0
回復
廖三少
LV.2
5
2016-09-08 22:15
@ymyangyong
U2應該是集成電源芯片，再核實一下。
u0實物圖是TO23-3封裝的，絲印20 573C，一腳接橋堆正，2腳接二極管負，3腳接電感。找不到這顆料為何物。所以才會認為是個高壓PNP
