DC12升DC15V，變壓器隔離

我正在做DC12v升壓-AC110V,為了保險，IR2110那里15V供電我想用單獨電源供電，但要用變壓器隔離，有沒有必要，我看都是在逆變的變壓器出，感覺供電不是太穩，想與大家商討下，有沒有DC12v-DC15V開管電源，我要用變壓器隔離
全部回復(23)
正序查看
倒序查看
wpcily
LV.6
2
2016-09-12 09:20
這個確實少見，看有沒有高人來
0
回復
hnzkwz
LV.7
3
2016-09-12 09:31
后級供電不要搞這么麻煩，直接搞個LNK302從大電解上降壓到15V供給2110就行了。
0
回復
2016-09-13 09:02
@hnzkwz
后級供電不要搞這么麻煩，直接搞個LNK302從大電解上降壓到15V供給2110就行了。
主要驅動一定要把電源做好，電源有問題，那可能就是MOS管一片片炸。所以這里電壓一定要穩
0
回復
2016-09-13 16:47
@江虹TIAN
主要驅動一定要把電源做好，電源有問題，那可能就是MOS管一片片炸。所以這里電壓一定要穩
功率不大的話，可以直接從后級電解電容里拉一路出來降到15V，功率大的話建議另外做一個驅動電源。
0
回復
2016-09-18 16:45
確定用隔離變壓器了，已打樣了，用MC34063做震蕩芯片，再用一個MC34063做SG3525的電壓升壓，這個不用隔離，用線圈搞定，現在想學習下各種保護電路，開關機電路
0
回復
2016-09-22 16:25
@江虹TIAN
確定用隔離變壓器了，已打樣了，用MC34063做震蕩芯片，再用一個MC34063做SG3525的電壓升壓，這個不用隔離，用線圈搞定，現在想學習下各種保護電路，開關機電路
準備上圖了，，變壓器快回來了
0
回復
2016-09-22 16:37
@江虹TIAN
準備上圖了，，變壓器快回來了
等著看圖
0
回復
2016-09-30 22:12

0
回復
江虹TIAN
LV.3
10
2016-09-30 22:16
@江虹TIAN
[圖片][圖片]
這個產品還在看MCU，主要要顯示產品有問題，出現在哪里，還要在屏上顯示出來，屏的走線圖還沒拿到，等
0
回復
江虹TIAN
LV.3
11
2016-10-07 11:28
@江虹TIAN
這個產品還在看MCU，主要要顯示產品有問題，出現在哪里，還要在屏上顯示出來，屏的走線圖還沒拿到，等
今天進網看了一些大師做的為啥電池地與高壓直流地直接連在一起，這樣燒機的機會太高了
0
回復
江虹TIAN
LV.3
12
2016-10-09 16:15
@江虹TIAN
今天進網看了一些大師做的為啥電池地與高壓直流地直接連在一起，這樣燒機的機會太高了

0
回復
江虹TIAN
LV.3
13
2016-10-09 16:18
@江虹TIAN
[圖片]
估計所有元件就這幾天全部回來，電路除了SPWM,所有功能全部軟件控制
0
回復
江虹TIAN
LV.3
14
2016-10-09 16:27
@江虹TIAN
估計所有元件就這幾天全部回來，電路除了SPWM,所有功能全部軟件控制
此次產品開的屏

0
回復
gaobao_1
LV.4
15
2016-10-29 13:36
@江虹TIAN
此次產品開的屏[圖片]
好漂亮的屏！
0
回復
江虹TIAN
LV.3
16
2016-11-03 12:12
用了個MC34063做隔離，結果是輸出15V，輸出150MA,芯片發燙，有沒有好方法。請教大神們
0
回復
江虹TIAN
LV.3
17
2016-11-12 20:05
@江虹TIAN
用了個MC34063做隔離，結果是輸出15V，輸出150MA,芯片發燙，有沒有好方法。請教大神們
遇到問題了，產品帶200W電壓降到95V進如欠壓，所以加反潰，但一加反饋，電壓穩不了壓了。高手分析下
0
回復
2016-12-26 22:54
@江虹TIAN
用了個MC34063做隔離，結果是輸出15V，輸出150MA,芯片發燙，有沒有好方法。請教大神們
34063用外掛功率管推，IC就應該不會發熱吧？
0
回復
2016-12-27 10:23
@江虹TIAN
用了個MC34063做隔離，結果是輸出15V，輸出150MA,芯片發燙，有沒有好方法。請教大神們
直接在逆變繞組上面繞5-6圈，然后用7815穩壓。
0
回復
江虹TIAN
LV.3
20
2017-03-18 17:35
@fsxqw
直接在逆變繞組上面繞5-6圈，然后用7815穩壓。

我已繞了一組，是單獨給逆變器反饋用的

0
回復
江虹TIAN
LV.3
21
2017-03-18 17:51
@fsxqw
直接在逆變繞組上面繞5-6圈，然后用7815穩壓。

0
回復
江虹TIAN
LV.3
22
2017-03-18 17:51
@江虹TIAN
[圖片]

0
回復
江虹TIAN
LV.3
23
2017-03-18 17:52
@江虹TIAN
[圖片]

0
回復
江虹TIAN
LV.3
24
2017-03-18 17:55
@江虹TIAN

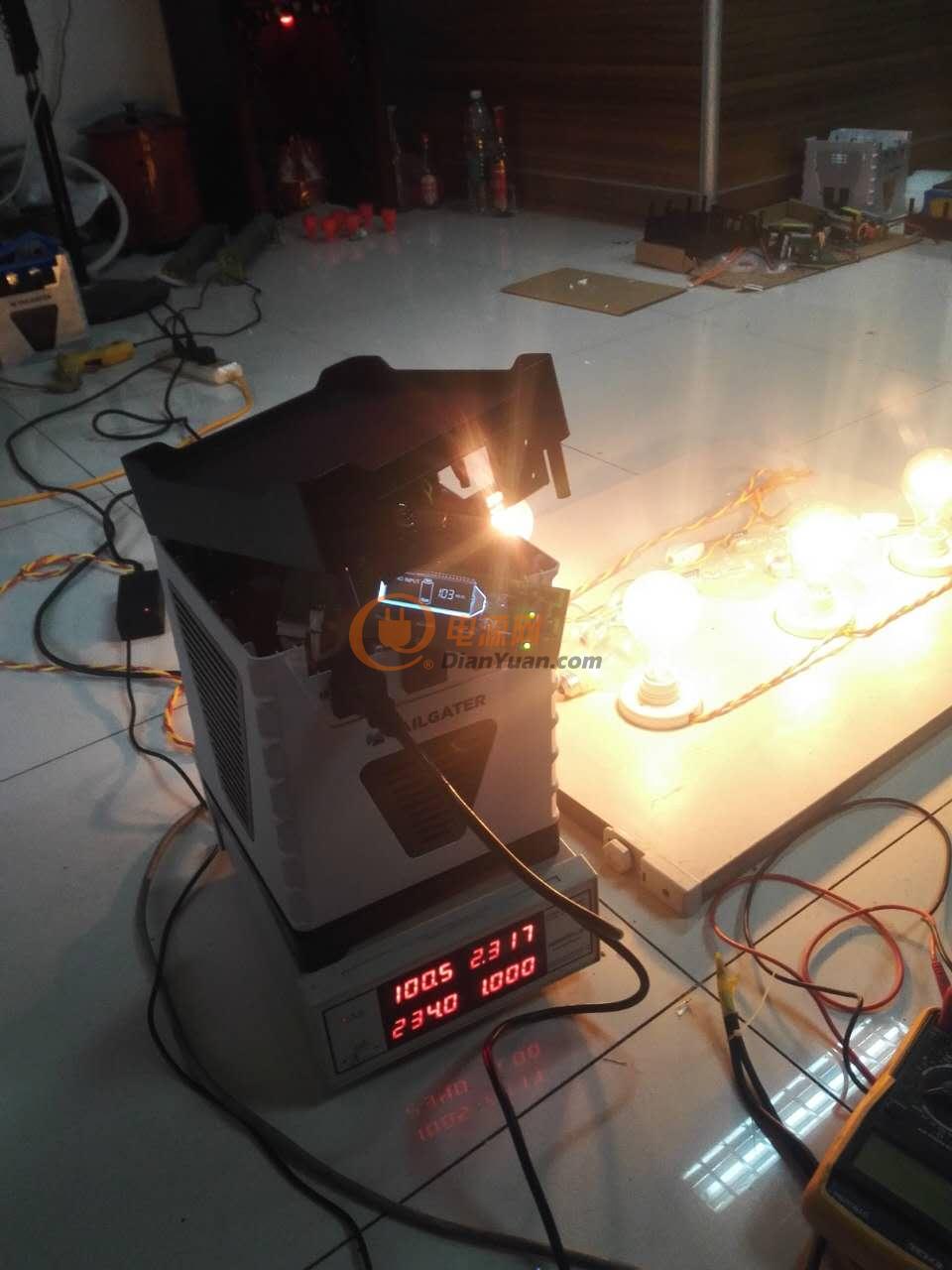

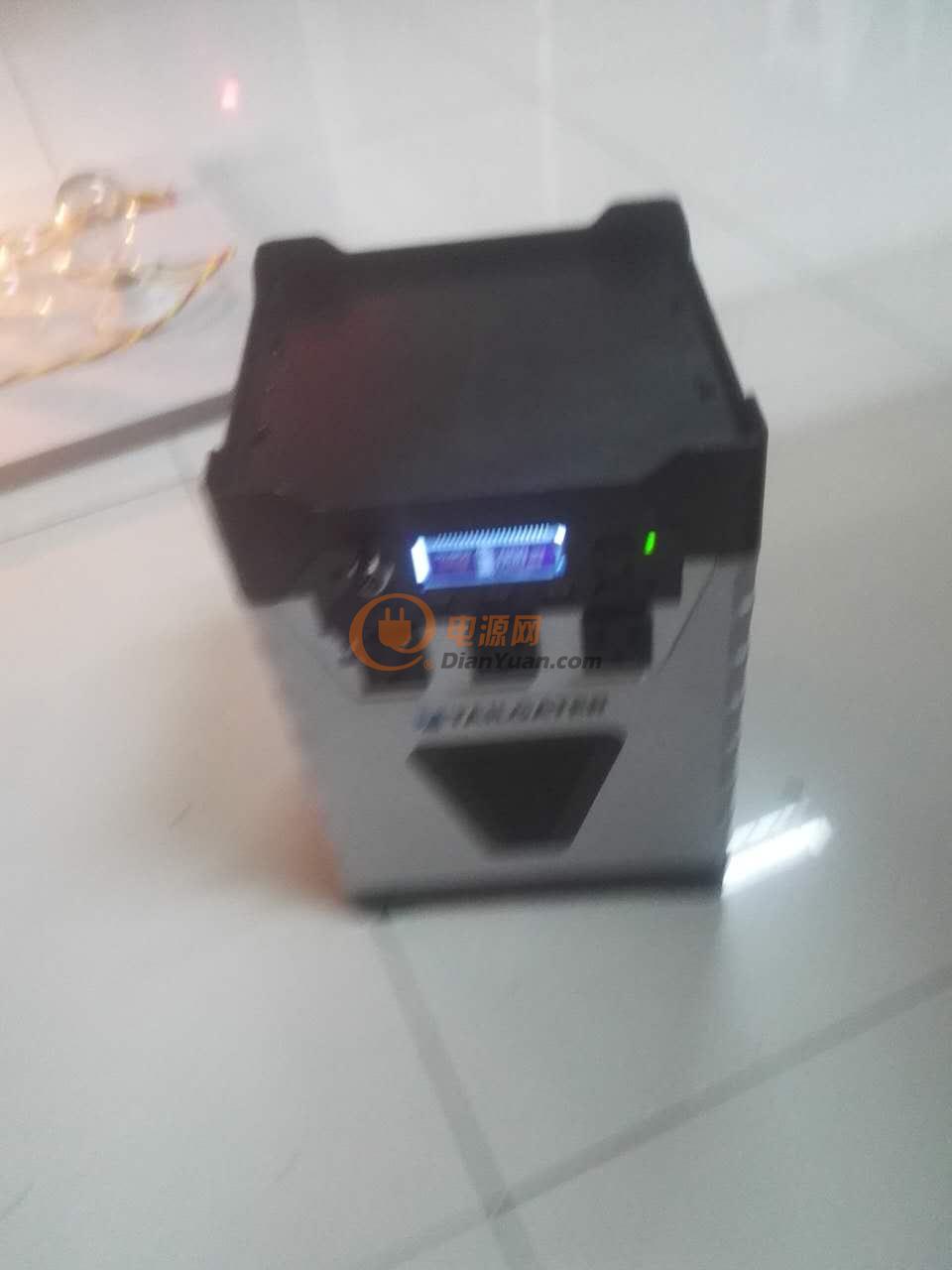

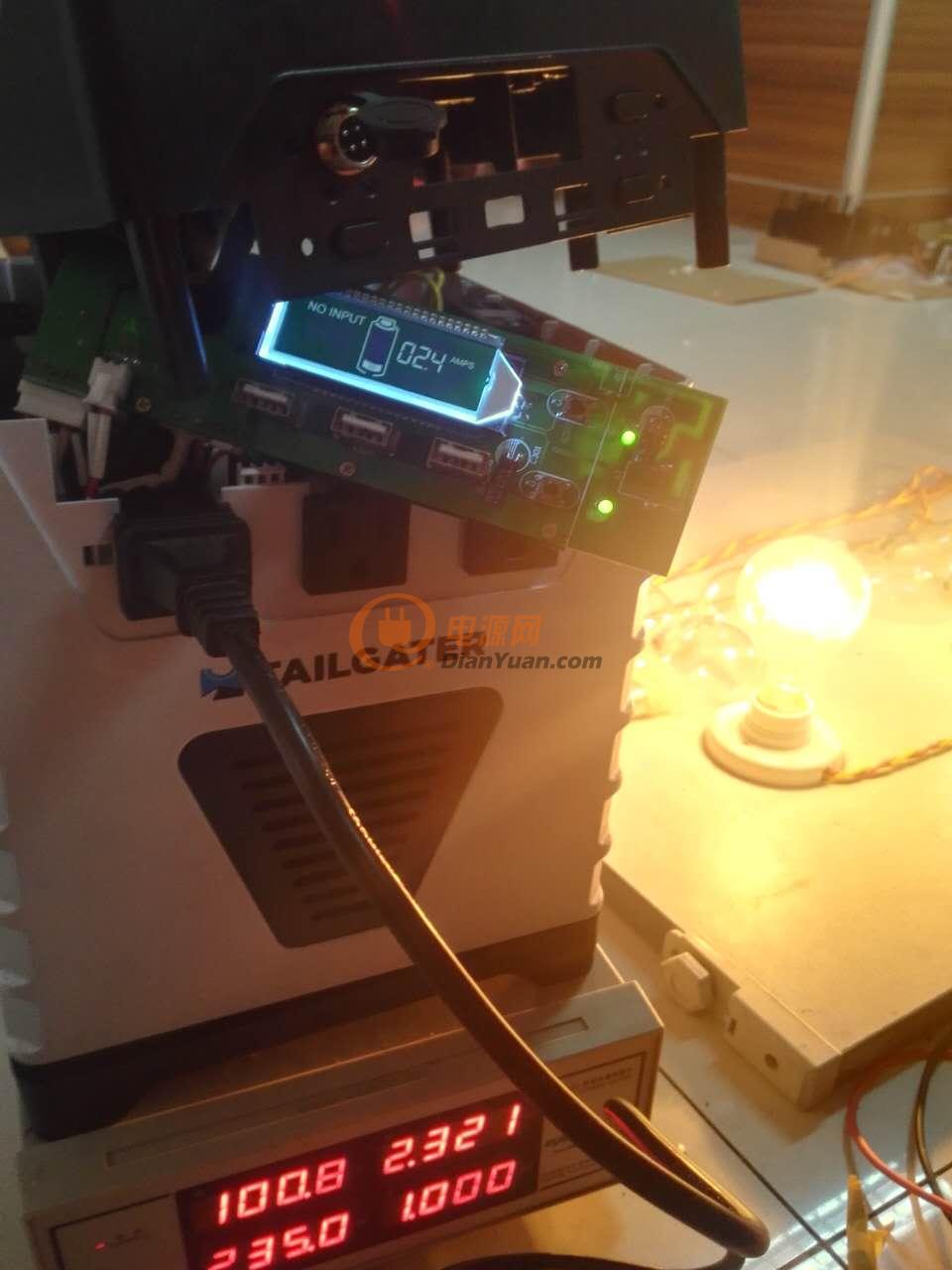

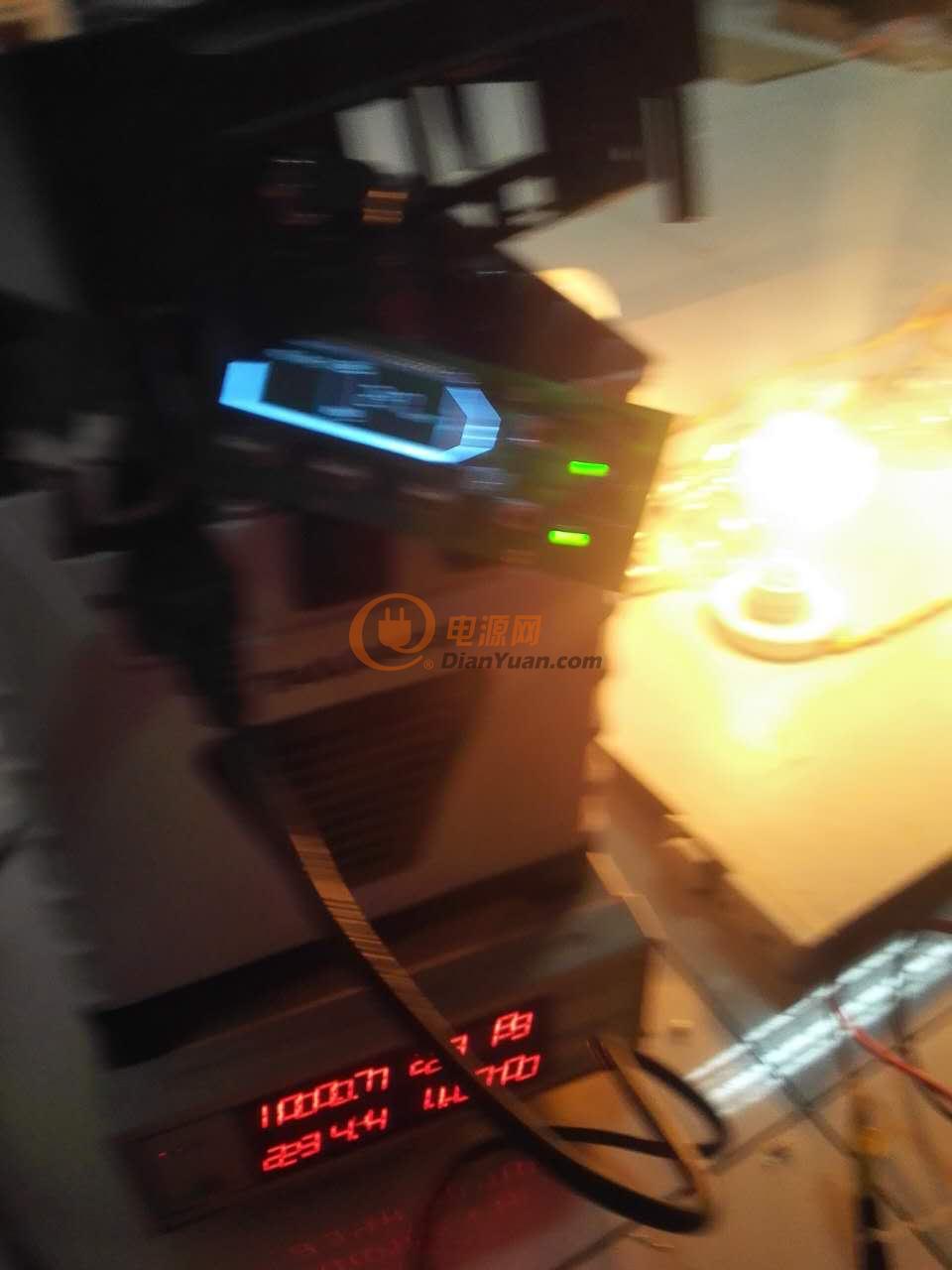

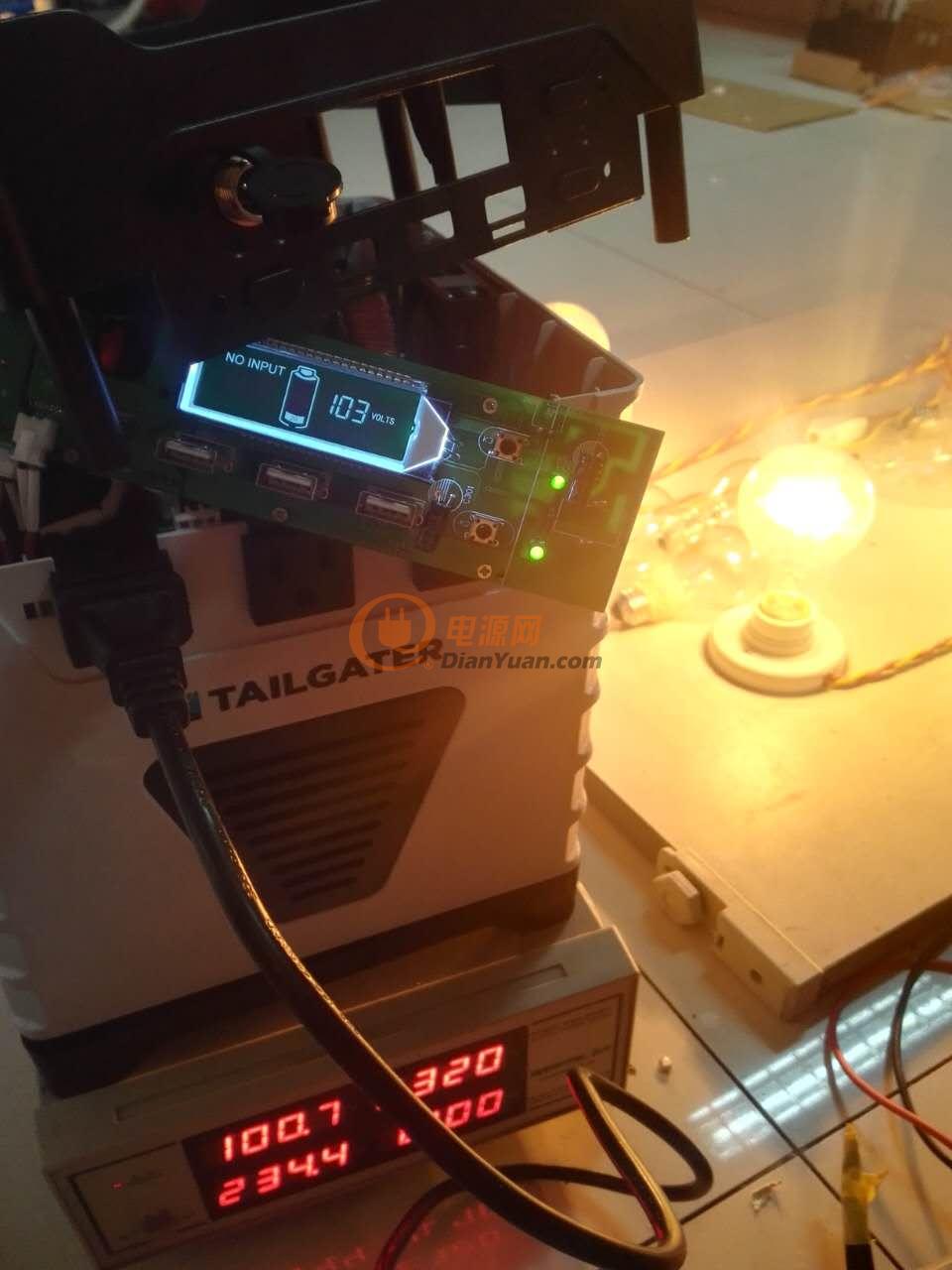

[圖片][圖片][圖片]
本產品要開始生產，有需要模組的，可與我聯系哈
