500W半橋電路開關管G極驅動的元件布置在大電流地線回路的下層有問題嗎？
現在在布一個500W功放用的半橋開關電路的PCB板時，為了盡量減小開關回路的面積，我把開關管G極的所有驅動元件放在了底層，而面層是開關管S極到大濾波電容的負極。但是我有點擔心大電流的回路會對下層的驅動元件造成干擾。請各位版主和有經驗的老師幫我看一下。這樣是否可行。
全部回復(24)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
http://www.15119.cn/bbs/classic/
0
回復
@291133609

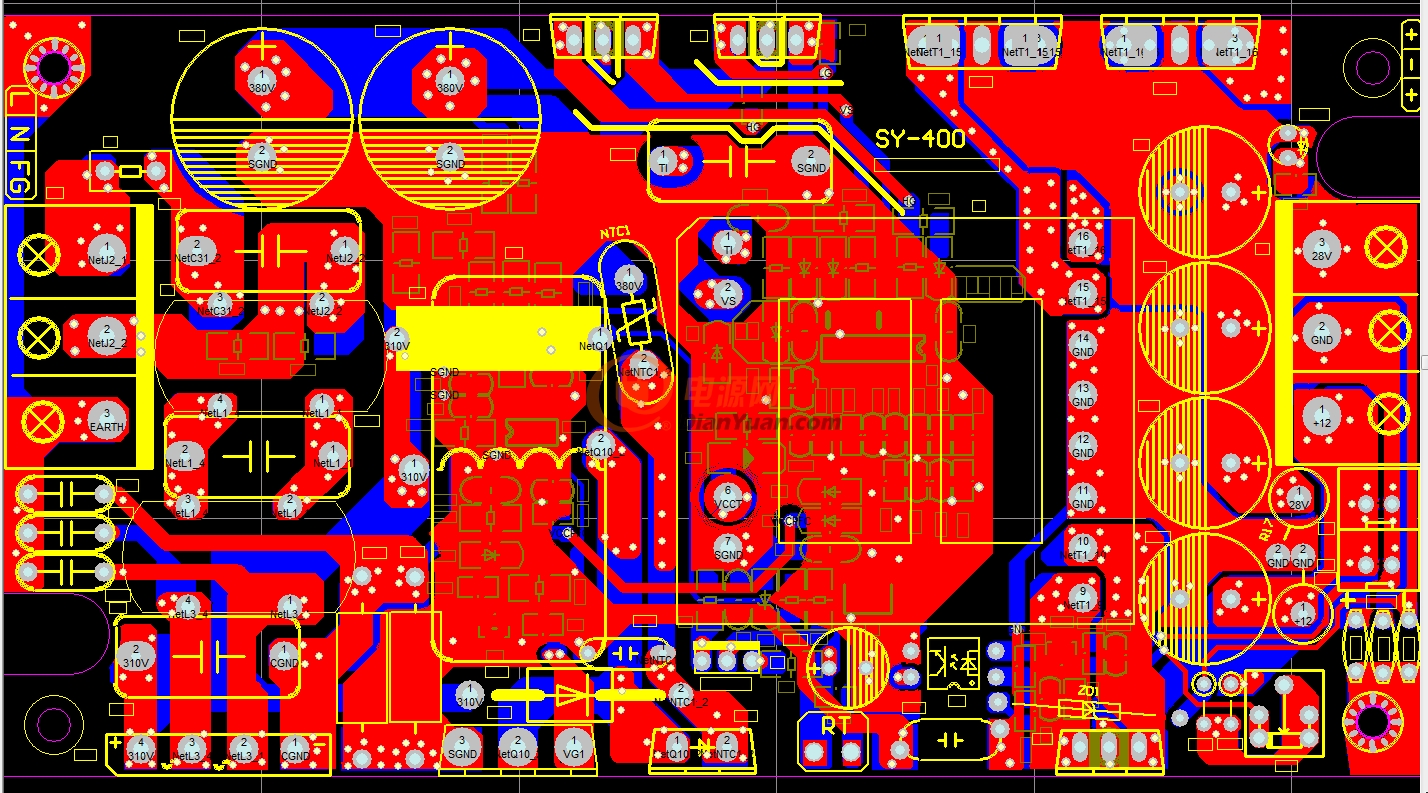

這是我設計LLC[圖片]的28V15A 12V4A
能發個文件參考一下嗎？如果不方便在壇上公開，可發到郵箱THJNLYF@126.com.我想LLC應該也是半橋的吧。我沒搞過LLC不敢做，只做最保守的半橋硬開關。
0
回復
@291133609
D21方向反了，494的1，2腳做電壓檢測，15,16腳做電流檢測，還有Q5，Q6的集電極要用二極管隔離，要不然會干擾494
謝謝指教。D21的方向真的是反了。494的1，2腳和15，16腳的使用問題我原來的習慣也是1，2做電壓，15，16做電流的，但是我參考一款天龍功放電源的時候看到他們是用1，2腳做電流，15，16做電壓，我就想我做得也是功放電源是不是這樣用會對響應速度有好處，這只是我猜的，在PCB板發現用1，2做電壓比較方便畫板，最后還是用1，2做電壓，15，16做電流，不知這兩個的運放會不會在使用進有沒有差別？這一點也希望大家能討論一下。
還有D5,D6的集電極這個我還不理解，意思是不是D5,D6所接的集電極呢？要怎么隔離能否發個圖參考一下呢？
0
回復

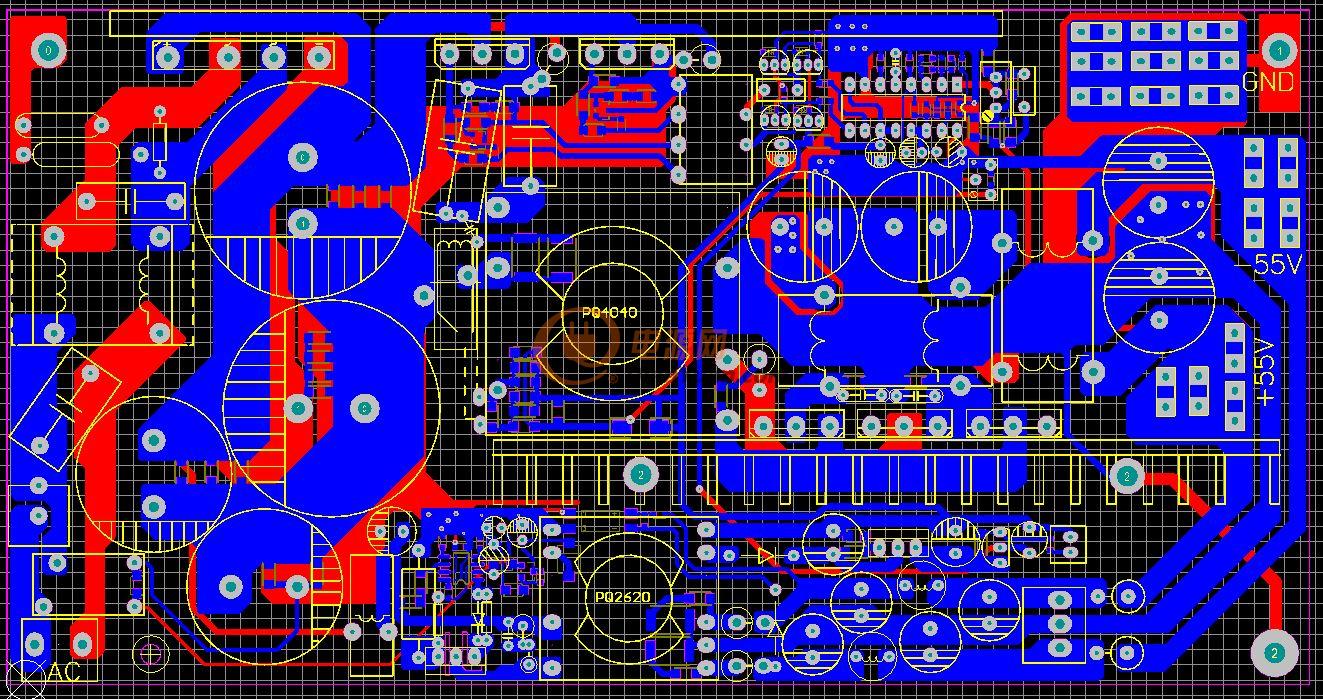

我把PCB板又修改了一下，主要是原來只考慮了板里面的爬電距離，但是忘記了板邊和外殼之間的爬電距離了，所以把熱電部份開關管走外板邊的線改成走開關管內向了。另外順便把兩個有點斜放的電容放正了，這樣好看一些。
修改后的PCB文件.zip
0
回復
@lyf2130790
謝謝指教。D21的方向真的是反了。494的1，2腳和15，16腳的使用問題我原來的習慣也是1，2做電壓，15，16做電流的，但是我參考一款天龍功放電源的時候看到他們是用1，2腳做電流，15，16做電壓，我就想我做得也是功放電源是不是這樣用會對響應速度有好處，這只是我猜的，在PCB板發現用1，2做電壓比較方便畫板，最后還是用1，2做電壓，15，16做電流，不知這兩個的運放會不會在使用進有沒有差別？這一點也希望大家能討論一下。還有D5,D6的集電極這個我還不理解，意思是不是D5,D6所接的集電極呢？要怎么隔離能否發個圖參考一下呢？
打錯了，是Q5，Q6
