MEL71xx降壓線性恒流,可調光,內外MOS管,輸出電流可調

1 方案名稱:MEL71xx(內置MOS管),MEL7136X(內外置MOS管)

2.方案品牌:南京微盟

3 方案特點:

      MEL71XX(內置MOS管)是一款低靜態電流、低壓差的LED 恒流驅動器。輸出電流范圍可從100mA 到400mA 步進調節,步長值為10mA,并可通過多芯片并聯的方式擴展LED 的電流驅動能力。內部具有軟啟動、溫度保護、低壓保護等功能。輸出電流精度:±5%,電源電壓范圍:2.7V-5.5V,低壓差輸出:150mV@350mA,極小的靜態電流:140uA, 過溫保護:140℃, 2.5V 欠壓保護。可通過PWM信號調光及實現爆閃功能等。

      MEL7136X(內外置MOS管)是可通過外置電阻設置輸出電流10-2000mA電流值,支持外接NMOS管擴展電流。內部具有軟啟動、溫度保護、低壓保護等功能。輸入電壓范圍:2.7V-18V(可通過穩壓管實現輸入大于18V),輸入輸出壓差:50mV@1A,功耗:80uA, 過溫保護:165℃, 2.5V 欠壓保護??赏ㄟ^(guò)PWM信號調光及實現爆閃功能等。

4 規格:MEL71xx(內置MOS管)為SOT89-3封裝,MEL7136X(內外置MOS管)為SOT89-5、SOT23-5、ESOP8

5 應用范圍:LED照明驅動器 , LED手電筒、LED臺燈、LED礦燈、LED指示燈等

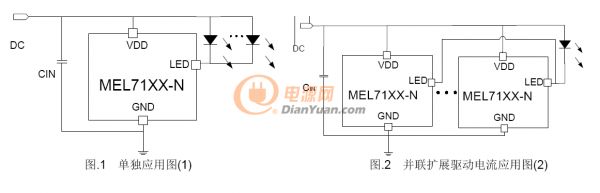

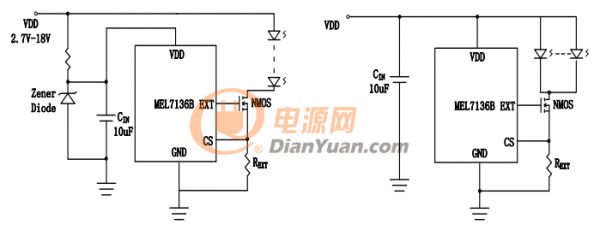

6 電路圖:

1

2

3

7 物料清單:MEL71XX(內置MOS管)不需外圍器件;MEL7136X(內外置MOS管),看應用,需電阻,NMOS管。

8 聯系方式:微盟劉生:13530701541,QQ:313347952

全部回復(27)
正序查看
倒序查看
2016-10-11 08:32
性能咋樣,
0
回復
至尊玉
LV.4
3
2016-10-11 14:15
@lihui710884923
性能咋樣,
性能絕對OK,恒流等效果很好,下圖為測試數據,需要可以幾樣測試。
0
回復
至尊玉
LV.4
4
2016-10-11 14:16
@lihui710884923
性能咋樣,

0
回復
至尊玉
LV.4
5
2016-10-12 09:29

可通過單片機進行調光,,

0
回復
至尊玉
LV.4
6
2016-10-14 10:29
@至尊玉
可通過單片機進行調光,,
。。
0
回復
至尊玉
LV.4
7
2016-10-25 15:59
0
回復
至尊玉
LV.4
8
2016-10-27 15:17
@至尊玉
[圖片]
0
回復
至尊玉
LV.4
9
2016-11-01 09:37
@至尊玉
[圖片]
0
回復
至尊玉
LV.4
10
2016-12-23 11:19
@至尊玉
[圖片]
0
回復
breepower
LV.4
11
2016-12-24 14:11
@至尊玉
可通過單片機進行調光,,
調光調到最低時可以關斷嗎?
0
回復
至尊玉
LV.4
12
2017-01-10 13:57
圍觀吧
0
回復
至尊玉
LV.4
13
2017-02-22 09:27
@至尊玉
圍觀吧

好文

0
回復
至尊玉
LV.4
14
2017-04-13 10:52
@breepower
調光調到最低時可以關斷嗎?
可以的,
0
回復
至尊玉
LV.4
15
2017-04-13 10:52
@至尊玉
好文
不要沉
0
回復
至尊玉
LV.4
16
2017-05-03 14:14
@至尊玉
不要沉
0
回復
至尊玉
LV.4
17
2017-05-24 10:59
@至尊玉
[圖片]
0
回復
至尊玉
LV.4
18
2017-06-15 14:46
@至尊玉
[圖片]
0
回復
至尊玉
LV.4
19
2017-06-23 15:19
@至尊玉
[圖片]
0
回復
至尊玉
LV.4
20
2017-06-30 15:06
@至尊玉
性能絕對OK,恒流等效果很好,下圖為測試數據,需要可以幾樣測試。[圖片]
0
回復
至尊玉
LV.4
21
2017-07-06 09:41
@至尊玉
[圖片]
0
回復
至尊玉
LV.4
22
2017-07-25 09:44
@至尊玉
可以的,
0
回復
至尊玉
LV.4
23
2017-08-18 17:10
@至尊玉
[圖片]
關注
0
回復
至尊玉
LV.4
24
2018-03-26 15:31
@至尊玉
關注
0
回復
至尊玉
LV.4
25
2018-04-18 14:22
@至尊玉
[圖片]
``
0
回復
至尊玉
LV.4
26
2018-05-08 18:25
@至尊玉
[圖片]
采采
0
回復
至尊玉
LV.4
27
2018-05-14 10:48
@至尊玉
采采
0
回復
至尊玉
LV.4
28
2018-08-07 13:16
@至尊玉
可通過單片機進行調光,,
0
