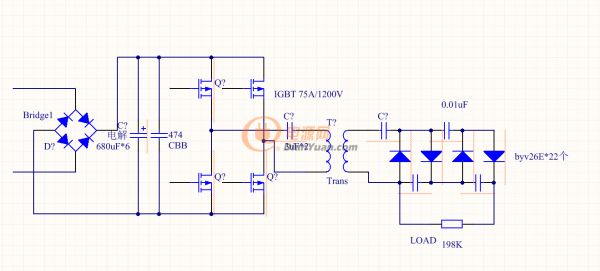

其實，這個所謂四倍壓整流功率根本出不來，選擇這么小的電容，已經不是整流盧波，而且諧振電容，一定發熱非常嚴重功率孩子出不來的，其實，怎么搞半波整流，還是全波整流就是正二倍壓負二倍壓整流這樣就是全波四倍壓整流的效果還比較好了。電容盧波必須加大10倍即0,1微法以上電容，否則功率無法輸出，而且，導通角還非常小，這個產生嚴重發熱無法輸出功率了。

    怎么高非晶態變壓器非常貴的，鐵氧體便宜的呀，頻率高一些的好，選擇MOS器件可以達到60千赫以上，20千赫太低了，非晶態使用頻率比較低，就是20千赫，60千赫還真的不行，所以，采用鐵氧體變壓器吧，頻率60千赫的吧。

  謝謝您的耐心指教。之前是用的變壓器直接升壓，然后全橋整流的，可變壓器太熱，以為是繞指變壓器工藝問題，有層間打火之類的問題，所以才用了倍壓。但是倍壓的參數確實不知怎么計算。您的0.1uf有計算公式嗎？以便以后其他地方的倍壓電路計算電容。 另外 您的這句

         “其實，怎么搞半波整流，還是全波整流就是正二倍壓負二倍壓整流這樣就是全波四倍壓整流的效果還比較好了?！?

      我沒看懂~~~

另外 我不知道變壓器應該怎么計算。您那里有相關計算方法嗎？ 多謝了

正負分別二倍壓，就是往左邊反向 ，二極管其實都是串聯，這里四個少掉兩個，就是這個意思。那么，輸功率多少，確實可以粗略計算，但非常復雜，不如這樣，首先，電壓不要那么高，低電壓進行，電容大小試一下，按照電壓比值是不是偏差多少，這里半波就是20千赫變成了10千赫是第一級，四個其實是四分之一的頻率，，即1/2/,1/3,1/4，功率W=CUUF計算，分別計算，電容太小了，功率就小了，所以就沒有了輸出功率了，對我來說計算可以掌握，但是還是必須實測，輸出以2000瓦20千伏就是0,1安的電阻多少，按照這個電阻負載調制了，因?yàn)?，?jì)算許多人 不會，就實測比較實際了。

    其實，你沒有 掌握方法，不要四倍壓整流就是全橋整流也可以的，不過你的變壓器繞法不科學，我采用一層初級一層初級，因?yàn)椋粚拥饺龑泳嚯x比較遠，匝電容減小，而且這樣繞法的漏 電感還比較小了，效率就比較高了，你一定是Z型繞法，一層與二層的頭尾距離非常近，這樣的匝電容就非常大了，如果第三層距離遠匝電容就小了 ，這樣一分析還是很有道理的。當然，還有一種就是頭到尾折回頭開始繞法，不是來回而是頭一律在左邊尾一律右邊，一層一層的繞下去，這樣的匝電容還是比較小的，還有就是槽一個個，左右十個槽，每一個拉一點距離，這樣的匝電容同樣比較小了，就是這樣的。當然，存在操作問題，因?yàn)橥?沒有專門骨架，專門加工往往沒有條件，如果有當然好了，沒有塑料開槽存在困難，我就沒法繞了，或者擋帶人為做軟軟的不好操作，我碰到這個不好做所以就不采用這樣的做法了。

初次級間隔繞的話，絕緣不好弄啊！ 如果是直接升壓，20KV的電壓，絕緣我都搞不定啊~~~~

是的 ，一三層隔開確實絕緣不好搞，好像必須團15層膠帶那么，一概從左到右邊頭尾端而不是Z型繞法，每層團幾層膠帶，這樣感覺還可以。

     用全橋匝數太多了，匝電容非常大，所以采用了四倍壓整流，這樣也是可以的，但是，盧波電容必須比較大，否則功率輸出不了的，那么小電容導通角非常小開關管變壓器一概嚴重發熱就是這么來的，是這樣，兩者其實一路，開關管與變壓器完全關系，發熱就是兩個同時產生，不會是由于你變壓器設計不好，因?yàn)?，如果磁通密度高磁芯空載就發熱了，變壓器是不是磁通密度，非常好判斷，次級不要，初級一樣匝數空載一下是不是有沒有溫度計知道了，不妨試一下，估計溫度低，那么，就不是變壓器設計的問題了，我認為就是環流太大了，開關管與變壓器同時發熱嚴重了。

繼續講

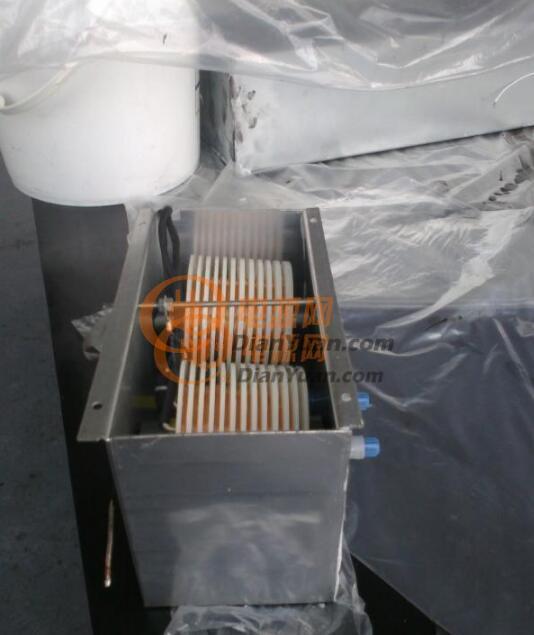

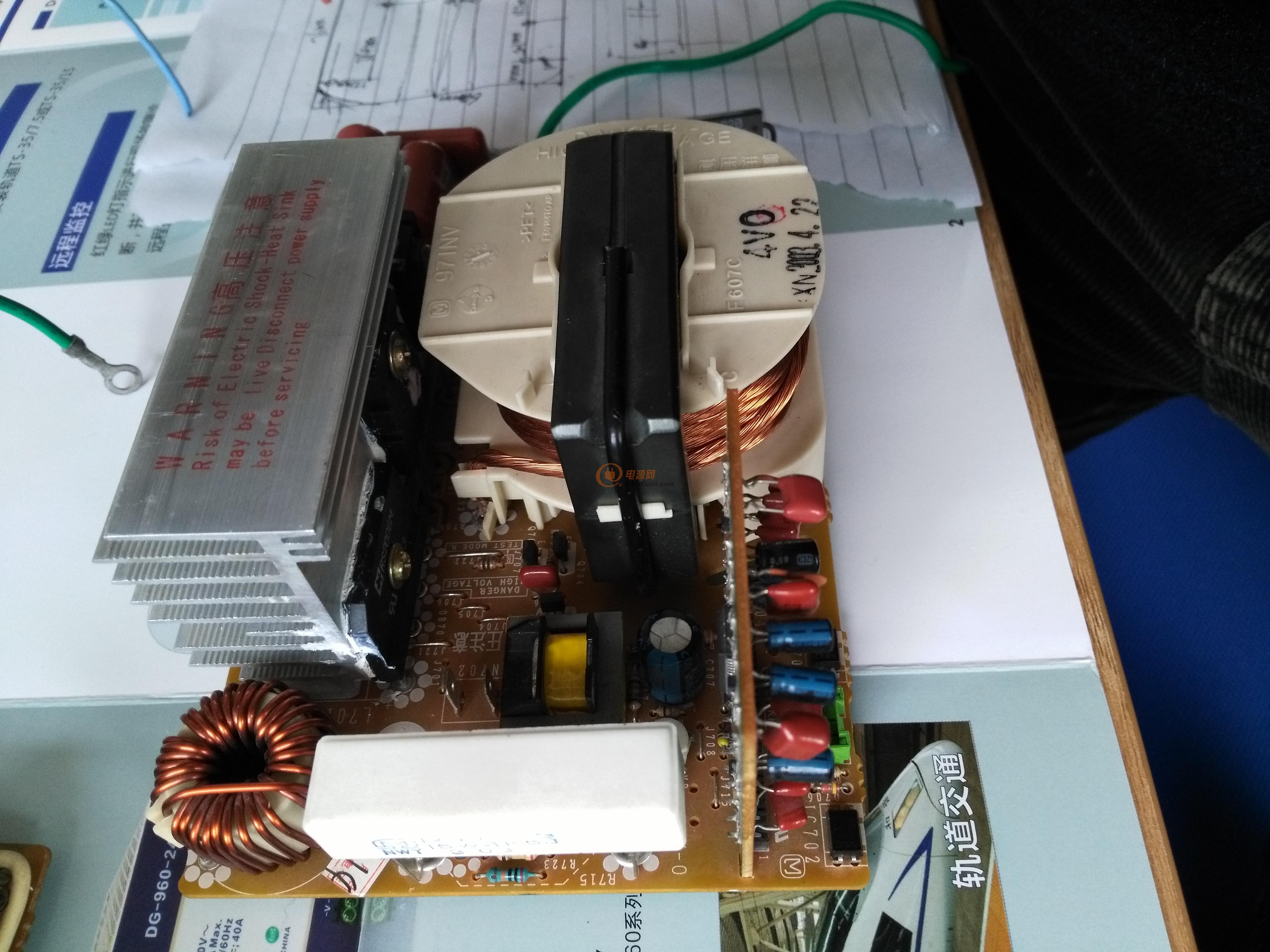

看看這種高壓變壓器

張總，你看看別人，不多說，直接上圖，簡單明了，大家看了一目了然，

值得表揚，，，

好了，我回答這個問題，2萬伏的變壓器不是隨隨便便可以的，我做過16千伏的100瓦的，是這樣的，里層繞初級，外層繞次級，次級第一層到最外層，倍壓整流器，以第一層其中一個端點接地，電壓慢慢提高，鐵氧體可以，通常也做成電視機高壓包的形狀，靠近初級搭地，解決耐壓的問題。

    圖中的采用曹，是可以減小匝電容，一般可以，但電壓一旦非常高的匝電容也非常大，電視機高壓包采用間繞，不是密繞就可以達到減小匝之間電容產生電流環流，諧波大，效率就低了。

    還有，必須說明一下，隨著頻率的提高，如我設計的70千赫，就存在介質耐壓大大降低了，如只有固態灌膠的十分之一，開始我也不知道，再采用輸出高壓包的老板說是因?yàn)?，存在熱電離，2，等離子體，3，膠體狀分子結構改變，慢慢的耐壓降低了會擊穿的，這個需要非常注意。

    這種本圖的一概等距離了，體積比較大，這里我提到的是慢慢的遞增，耐壓數就可以提高了，還有，必須繞一層不要Z繞法，馬上拉動原邊又開始繞，注意的匝電容就會比較小了，本圖這里估計還是比較大了一些，所以，我說明的就是這個的了。我提供了參考資料，給于一些啟發，探索探索一下可以的。

單端LCC的線路，有沒有做過，

20KV 100mA   一次線包和二次線包必須用高壓環氧灌封了

同時輸出直接用全波整流，為了達到耐壓要求，每個整流橋臂用多個高壓二極管串聯

發一個微波爐的給你參考《大功率微波爐主電路原理圖.doc》
