自激逆變電路三極管基極電阻功率問題

我想問一下，自激逆變電路的三極管的基極接的電阻，有關于功率的要求嗎？是不是基極電阻決定功率？還是基極電阻只是起到限流的作用？
基極的電阻是否決定功率？
如果是，那么做300W 60V 的逆變此電阻要什么條件？
如果不是，那么做300W 60V 的逆變此電阻要什么條件？

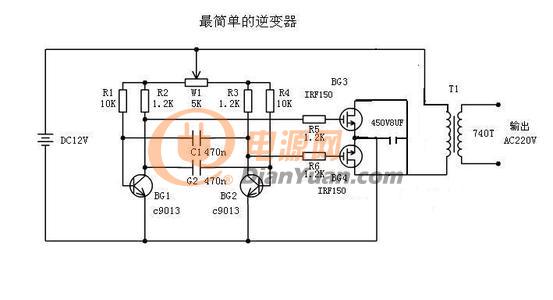

求高手解答，為小弟指點迷津，先在此謝過了。下面附上電路。

無標題。。。。


全部回復(6)
正序查看
倒序查看
ae10257
LV.5
2
2016-10-28 08:02
沙發。。。。。。。。。。。
0
回復
2016-10-28 14:11
@ae10257
沙發。。。。。。。。。。。
板凳

0
回復
zhq465
LV.4
4
2016-10-28 15:37

這種叫電感三點式振蕩電路，三極管基極的電阻只是起到限流的作用，保證三極管能夠可靠地在飽和區和截止區工作。電路輸出功率大小只和變壓器和管子有關。做300W這樣的功率最好用雙管推挽的拓?fù)浣Y(jié)構，電路的轉換效率和變壓器的利用率也高。

0
回復
2016-10-31 13:55
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
heliu
LV.4
6
2016-10-31 22:35

此電阻與輸入電壓及反饋匝比決定三極管基極電流，乘上三極管放大倍數就是三極管峰植電流。所以直接影響輸出功率。60V300W的逆變，平均電流5點多安峰植電流要大幾倍吧我沒有測過此電路。如果放大倍數=20，反饋匝比1：1，峰植電流20A，需要1A的驅動電流，電阻要120歐，電阻上消耗的功率要有60W以上。

以上是我的想當然沒有任何測試依據，有任何問題蓋不負責。

0
回復
net20
LV.4
7
2016-11-01 08:47
此電阻影響工作頻率。
0
回復
