XL7036 90V降壓恒壓IC方案 大電流 過認證IC

1.方案名稱:90V降壓恒壓IC方案   大電流 穩定性高

2.方案品牌:(原廠:上海芯龍半導體)

3.方案規格: TO220-7L

4.方案簡介::XL7036是一款高效、高壓降壓型DCDC轉換器,固定150KHz開關頻率,可提供最高2.1A輸出電流能力,低紋波,出色的線性調整率與負載調整率。XL7036內置固定頻率振蕩器與頻率補償電路,簡化了電路設計。PWM控制環路可以調節占空比從0-100%之間線性變化。

5.方案特點和適用范圍:

 5.1: 12-90V工作電壓范圍

 5.2:最大占空比100%

 5.3:最小壓降0.5V

 5.4:輸出電壓從1.25V至20V可調

 5.5: 5V輸出時最大2.1A輸出電流,15V輸出時最大1A輸出電流

 5.6:固定150KHZ開關頻率,最大輸出功率小于15W

 5.7:內置高壓功率MOSFET

 5.8:效率高達90%

 5.9:出色的線性與負載調整率

 6.0:內置限流功能,內置輸出短路保護功能

 應用在:電動車控制器供電,通信

5:原理圖及PCB:

QQ圖片20161124172920

QQ圖片20161124172943

QQ圖片20161124173056

QQ圖片20161124173123

QQ圖片20161124173145

聯系人:曾先生 13534002546 2355368875@QQ.com

全部回復(102)
正序查看
倒序查看
2016-11-24 17:35

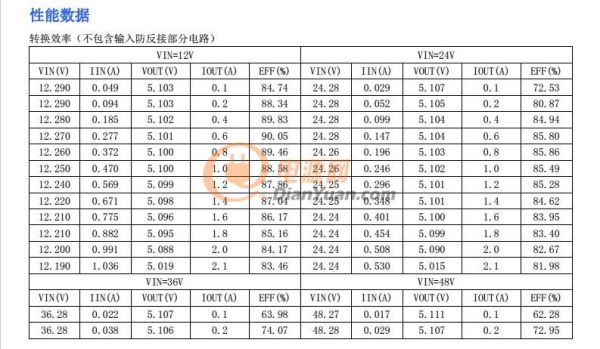

測試數據;



0
回復
2016-11-25 09:19

啦啦啦,100V降壓恒壓IC方案,電動車轉換器

0
回復
2016-11-26 10:10
@zengtiancheng
啦啦啦,100V降壓恒壓IC方案,電動車轉換器[圖片]

也可用在電動車?yán)壬?

0
回復
2016-11-28 10:51
@zengtiancheng
也可用在電動車?yán)壬蟍圖片]
0
回復
2016-11-28 15:37
來份資料 1106358832@qq.com
0
回復
2016-11-29 09:57
@紫色的月妖姬
來份資料1106358832@qq.com
請查收,已發。
0
回復
2016-11-29 10:01
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-11-30 09:18
@zengtiancheng
[圖片][圖片][圖片]
0
回復
2016-12-01 11:06
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-02 09:28
@zengtiancheng
[圖片]

0
回復
2016-12-05 11:42
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-06 17:25
@zengtiancheng
[圖片][圖片][圖片]
0
回復
2016-12-07 10:18
@zengtiancheng
[圖片]
0
回復
2016-12-08 09:58
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-10 09:25
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-12 15:54
0
回復
2016-12-13 09:27
@zengtiancheng
[圖片][圖片][圖片]
0
回復
2016-12-14 15:02
@zengtiancheng
[圖片][圖片][圖片]
0
回復
2016-12-15 14:38
0
回復
2016-12-16 10:25
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-17 09:36
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-19 15:21
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-20 14:03
@zengtiancheng
[圖片][圖片][圖片]
0
回復
2016-12-22 14:05
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-23 09:35
0
回復
2016-12-23 09:36
@zengtiancheng
[圖片]
0
回復
2016-12-24 11:18
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-26 09:24
@zengtiancheng
[圖片][圖片][圖片]
0
回復
2016-12-27 13:46
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
2016-12-28 09:24
@zengtiancheng
測試數據;[圖片][圖片]
0
回復
