TL431

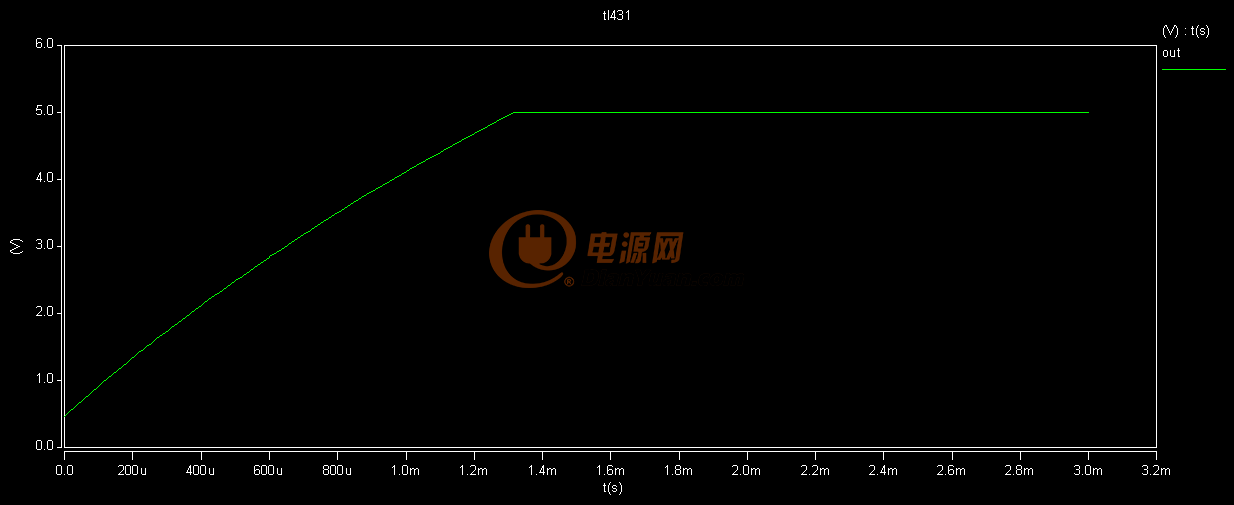

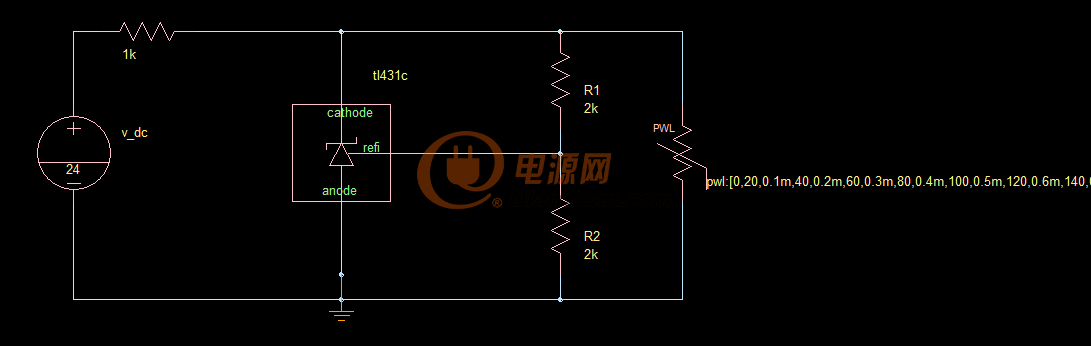

用Saber軟件對TL431做了一個簡單的仿真，通過PWL設置不同時間電阻阻值來模擬負載的變化，為什么阻值在在大于300的范圍變化會獲得較穩定的輸出電壓值，在電阻小于300的范圍內輸出穩壓的效果很不理想，輸出電壓不等于OUT=2.5*（1+R1/R2），這是為什么？

TL431

123



全部回復(8)
正序查看
倒序查看
小鞏
LV.11
2
2016-12-05 09:47
OUT=2.5*（1+R1/R2）這個是穩壓輸出,當電阻小了,就等于是負載增大,
0
回復
lyf2013
LV.1
3
2016-12-05 11:14
@小鞏
OUT=2.5*（1+R1/R2）這個是穩壓輸出,當電阻小了,就等于是負載增大,
如果按我的電路圖能夠帶多大的負載？這怎么來分析計算？如果負載變大/變小對輸出電壓有什么影響（如我上面仿真圖，負載變大會使輸出電壓降低嗎？）？如何分析？
0
回復
2016-12-05 17:44
@lyf2013
如果按我的電路圖能夠帶多大的負載？這怎么來分析計算？如果負載變大/變小對輸出電壓有什么影響（如我上面仿真圖，負載變大會使輸出電壓降低嗎？）？如何分析？
這是并聯穩壓，1k限流電阻最大輸出（24-5）v/1k=19ma，減去431最小工作電流1ma和取樣電阻的電流1.25ma，負載電阻建議在5v/16.75ma=298.5歐以上，負載變大會使輸出電壓降低，而且不穩定。
0
回復
lyf2013
LV.1
5
2016-12-05 19:16
@ymyangyong
這是并聯穩壓，1k限流電阻最大輸出（24-5）v/1k=19ma，減去431最小工作電流1ma和取樣電阻的電流1.25ma，負載電阻建議在5v/16.75ma=298.5歐以上，負載變大會使輸出電壓降低，而且不穩定。
，請問分壓電阻R1、R2的取值范圍有什么限制！
0
回復
2016-12-05 23:05
mark
0
回復
2016-12-05 23:48
@lyf2013
[圖片]，請問分壓電阻R1、R2的取值范圍有什么限制！
R2一般取10k以下，R1根據輸出穩壓值來確定（1樓公式）。
0
回復
2016-12-06 11:30
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2017-09-20 11:14
請問你這個是什么軟件
