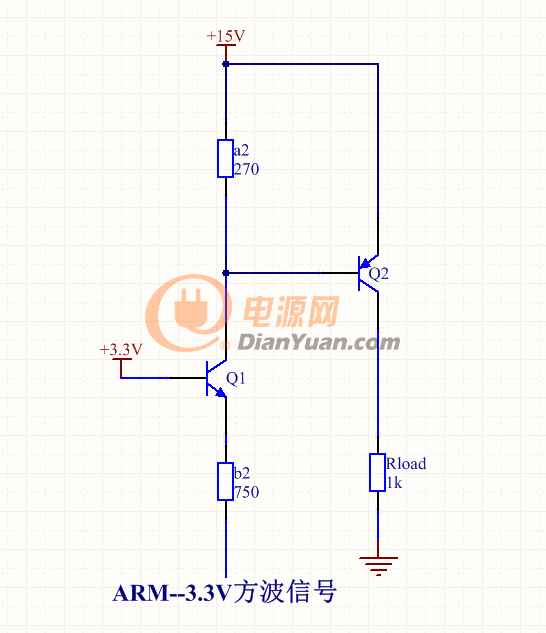

Q2的基級電流是Q1的集電極電流，Q1的集電極電流決定了Q2的工作狀態

這是一個射極隨藕器, 主要是用在阻抗匹配用, 你方波幹嘛如此用?

你Rload的變化, 是因?yàn)镼2無法完全進入飽和區當然會如此

把Q2先拿掉, 波形於Low時b2相當於接地, 此時Q1 C對E路徑電流為 (15V-Vset) / (a1+b2) = 14.8/ 1020 = 0.0145A =14.5mA

但路徑Ie = Ic + Ib   而Ib = (3.3-Vbe) / 750 = 0.00346 =3.46mA

所以Ic =14.5mA - 3.46mA = 11.04A, 這是理想值, 因?yàn)楫?dāng)Ie =14.5mA, 則在b2 會有跨壓=10.5V, Q1絕對不可能通

所以讓Q1導通點最大就是 Vbe+Vb2 = 3.3V , Vb2 = 3.3V-0.7V = 2.6V  則Ie 最大能容許電流為 2.6V / 750 =0.0034 = 3.4mA

且 Ie為Ib與Ic的總和

接上Q2, Va2 = Vbe(Q2)  在這條路徑上, Ia2 = 0.7V / 270  = 0.00259= 2.59mA

而Ic(Q1) = Ib2 + Ie(Q2)

所以 如果Ie(Q1)總和為3.4mA ,  Ic(Q1)總和為2.59mA, 這都是方波為Low時, 那波形上升到1V勒????你Q2不是進到線性區了.....

大師你好，又遇到你了！麻煩問一下，你首先分析Q1的時候，是假設Q1工作在飽和區，所以可以得到Ice= (15V-Vset) / (a1+b2) = 14.8/ 1020 = 0.0145A =14.5mA；我想問一下，雖然假設Q1工作在飽和區，但是為什么Ib = (3.3-Vbe) / 750 = 0.00346 =3.46mA呢，這里不應該是Ie嗎？

可以問一下，Q1的工作狀態怎么判斷呢？模電書上寫道：發射結正偏，集電結反偏是放大區，發射結正偏，集電結正偏是飽和區？但是在上面實際的電路中，假設Q2不存在，發射結肯定正偏，那集電結怎么確定呢，是根據Q1在不導通的情況下，Vc=12V，所以集電結反偏，是這樣判斷嗎？

我看網上的說法不一，第一種是根據電壓來判斷飽和還是放大；第二種是根據電流來判斷飽和還是放大。

這種情況怎么去判斷呢？

上圖中如何判斷Q2的工作狀態呢，既然求出了Q2的Ib，那怎么去判斷Q2在飽和還是放大區呢，假設放大倍數為100。

因?yàn)槟阍赒1_E接了一個電阻, 當電流流過後, 在電阻上會有壓降, 所以即使HFE 很大,但是在B接+3.3V的條件下滿足電晶體能導通一定是

VBE+VB2 = 3.3V 其中VB2只能低不能高, 我們假設VBE=0.7, 電流造成VB2=3V, 但是總電壓為3.3V而已, 電晶體VBE都不足怎可能還會通?

所以最大條件一定是VB2 = 3.3-0.7 =2.6V, 而2.6V是流過b2 的電阻電流乘積, 所以VB2 =2.6V / 750 =3.46mA

現在問題來了, 假設你方波高度上升到1V, 所以B極對方波只有2.3V位差, VBE不變, VB2 =1.6V, 所以在 750R上的電流只容許

1.6 / 750 = 2.13mA

                    假設方波高度上升到2V, 一樣VBE 不變, VB2=0.6V 750R電流只容許 0.6V / 750=0.8mA

所以輸上跟你說的你沒懂的是B - E 正偏, B為正, E為負 ,  B - C 為逆偏 B為負, C 為正

 上圖為一個NPN 電晶體接法, 動作為(算電子流是由負到正, 跟電流相反)

1). E為N通道, 所以多自由電子(圈圈那個), 當B-E施加順向時E極的自由電子被負所推斥, 被B極正電所吸引, 當VBE超過障壁電壓後, 自由電子將穿過障壁區到達B

2). C - B 為逆向, 所以C極所帶正電比B極還正, 因此多數自由電子越過障壁後被C所吸引, 大量自由電子將穿越障壁到達C極, 而少數自由電子由B極流出

     這就是為何IE=IB+IC 的原因, 當所有自由電子從B極到C極全數流出, 就叫做飽和

3). 把B - C 極性反過來為正偏, 則所有自由電子被E極與C極所推斥, 全部由B極流出, 所以一下就飽和

所以你那電路E所串接電阻會發現, 當輸入源為低位時, 阻抗變低, 高位時阻抗變高, 這就是射極隨藕器用來做阻抗匹配的原因

所以除非你特殊用途, 不然SWITCH 算那沒意義........

大師，我再請教個問題，就是通過Q1的集電極電流Ic我也能知道Q2流出基極的電流Ib2，那我問一下在負載電阻為1k的時候，怎么去確定Q2的工作狀態，怎么去計算流過負載的電流呢，謝謝了

令Q1_Ie為3.4mA(max)    Ie = Ic + Ib   其中Ic= β * Ib    ;   所以  Ie = (β * Ib) + Ib  ; Ie = Ib (β +1)

若電晶體 β = 150 則 Ib = Ie /151 = 3.4mA /151   Ib = 0.022mA

Ic=Ie - Ib =3.4mA-0.022mA =3.378mA -----------------Q1 第一式

Q1_IC =Q2_Ib  其中Ib 由 Q2_Vbe與Ia2 兩個迴路來, Ia2 = Vbe_Q2 / 270 = 2.59mA

Ib2 = 3.378mA-2.59mA = 0.788mA ---------------------Q2 第一式

Ic_Q2 =Ib2 * β2  令 β2 = 150     Ic_Q2 = 0.788mA * 150 = 118.2mA

Ic 路徑由 Ie 流下來 , 故實際IC 118.2mA - 0.788mA = 117.4mA ----Q2 第二式

以上都是以信號為Low 時理想值算的, 其它自己參考......
