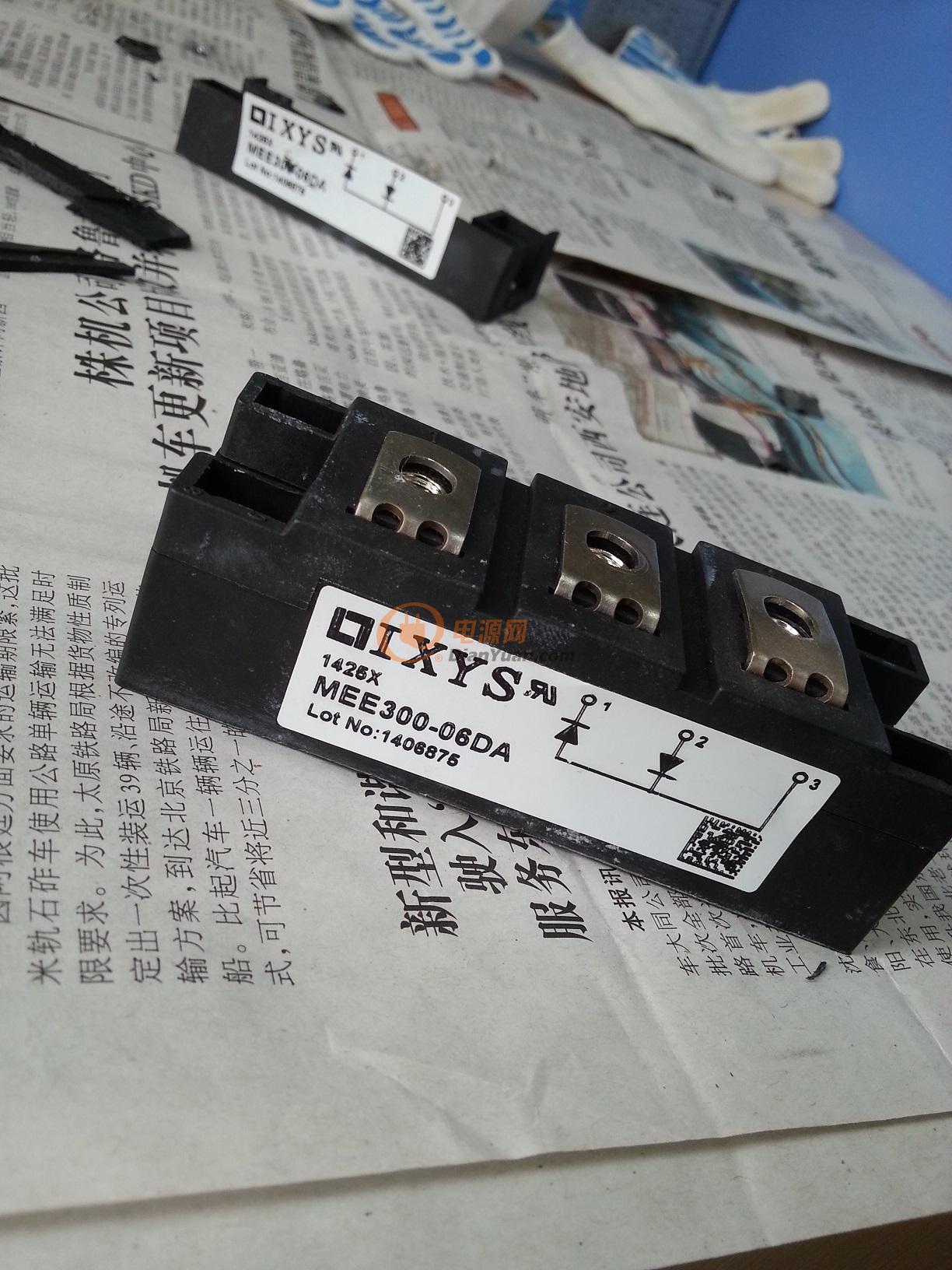

請各位大蝦看看我買的IXYS二極管是正品嗎?我拆開了,被里面工藝給嚇夠嗆
請各位大蝦看看我買的IXYS二極管是正品嗎?我拆開了,被里面工藝給嚇夠嗆,這就是世界一流產品?

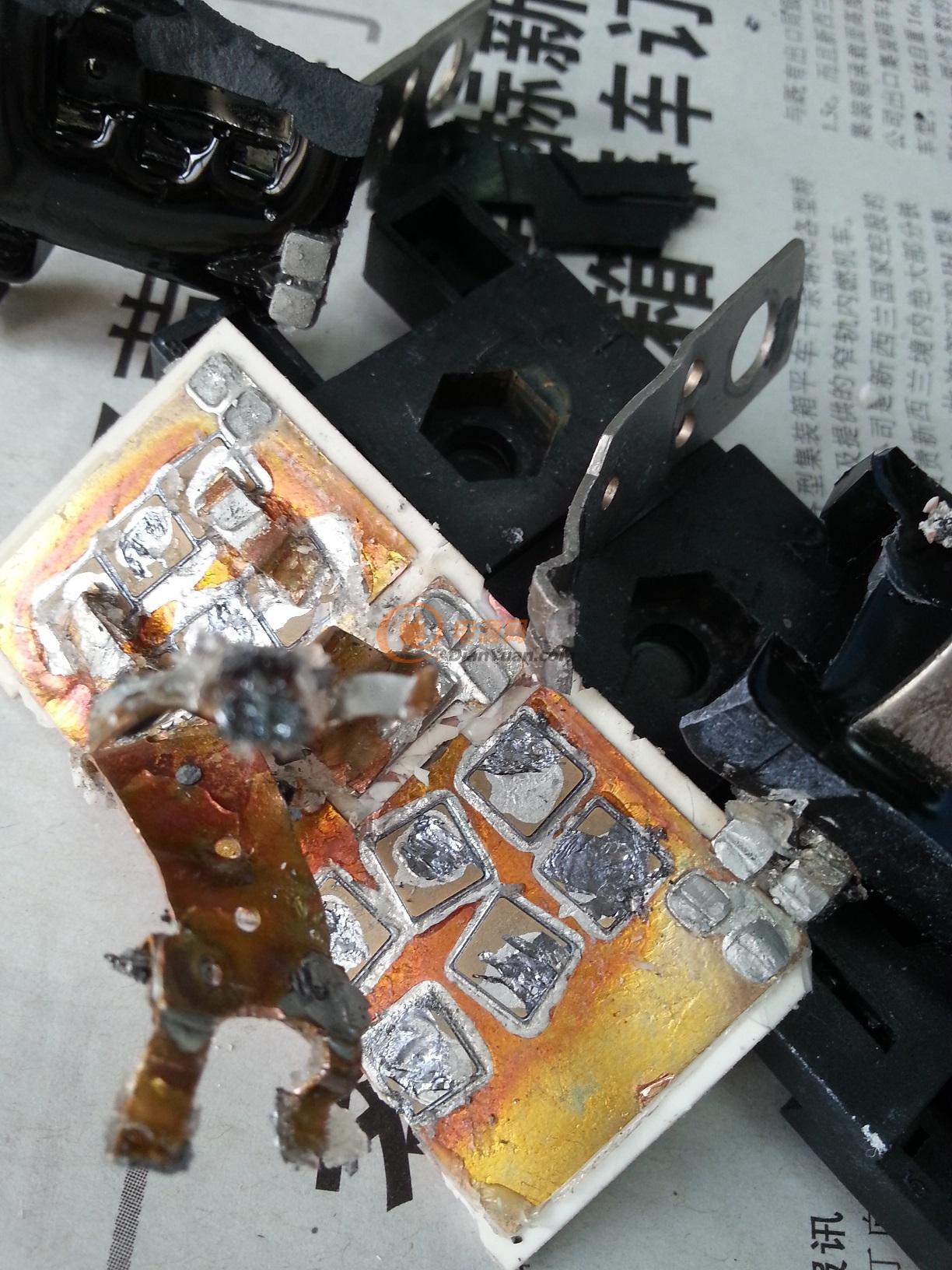

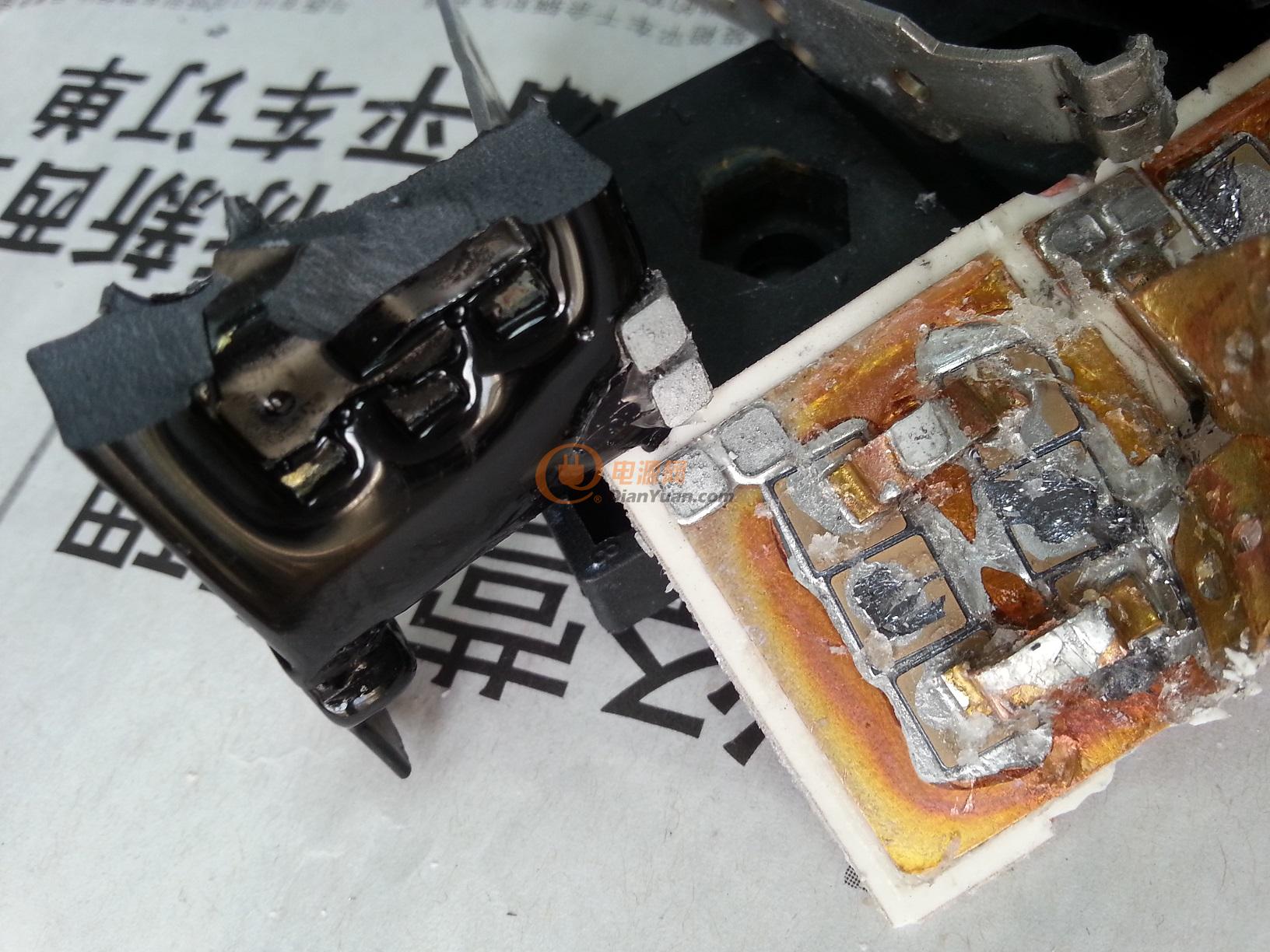

引出線焊接明顯是虛焊、 缺焊, 硅片排列亂七八糟, 真不敢再相信所謂德國工藝
謝謝您的解答, 您講的無鉛焊和有鉛焊的區別應該有道理的, 學習了。
但是看引出腳的焊接, 中間的引出腳焊接比兩邊的引出腳焊接面積要小得多, 我才判斷為缺焊, 不知有道理沒有。

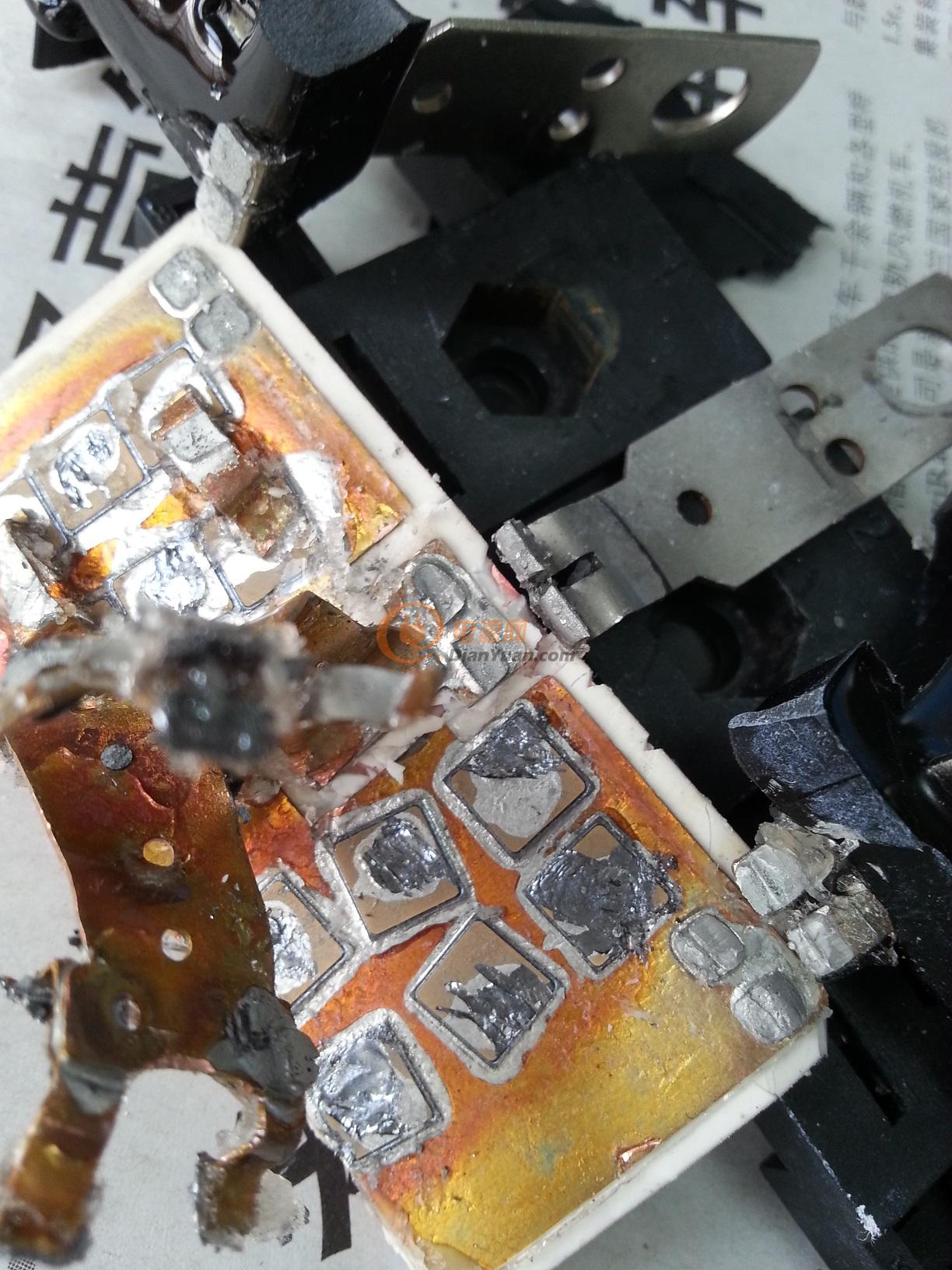

還有, 硅片排列亂七八糟, 我認為正規產品應該是排列整齊, 才能夠上自動流水線, 保證自動打線定位。 不知這種無規則的排列有什么好處?
尤其是硅片之間還相互不平行, 相互中間各種角度, 真不太好理解,還請大俠能夠釋之一二?
難道國際品牌IXYS的300A快速二極管內部就是這種工藝? 也許國外頂尖的半導體工藝已經混沌化了? 我還是實在不敢相信。
這種大電流無法用打線, 打線是用花架才可以, 但這是模塊, 基本上製作是用特殊迴焊方式, 單一塊晶片是兩面各一極, 只要有一極打在共點固定
另一極再額外焊接, 有正跟沒正沒啥意義, 因?yàn)楸旧砭鸵惑w封裝, 你外面也看不出來, 若是花架就不同了, 因?yàn)榛苡幸粋€(gè)固定凹槽, 所以單體如mos管或
二極管會打的很正, 模組板本身就很大無固定, 即使機器放好經過迴焊也會歪, 因?yàn)槟墙凶?Die" 不是一塊餅乾...........
謝謝您的回復, 又學習了一些關于器件內部工藝的知識, 那么我的理解是:既然晶片無法保證對正, 也就無法自動打線了, 上面的一極只能夠手動焊接了。
這樣效率就太低了吧, 不適合大批量生產了, 而且產品的一致性就很難保證來了, 這也是大功率器件的可靠性不高的原因嗎?

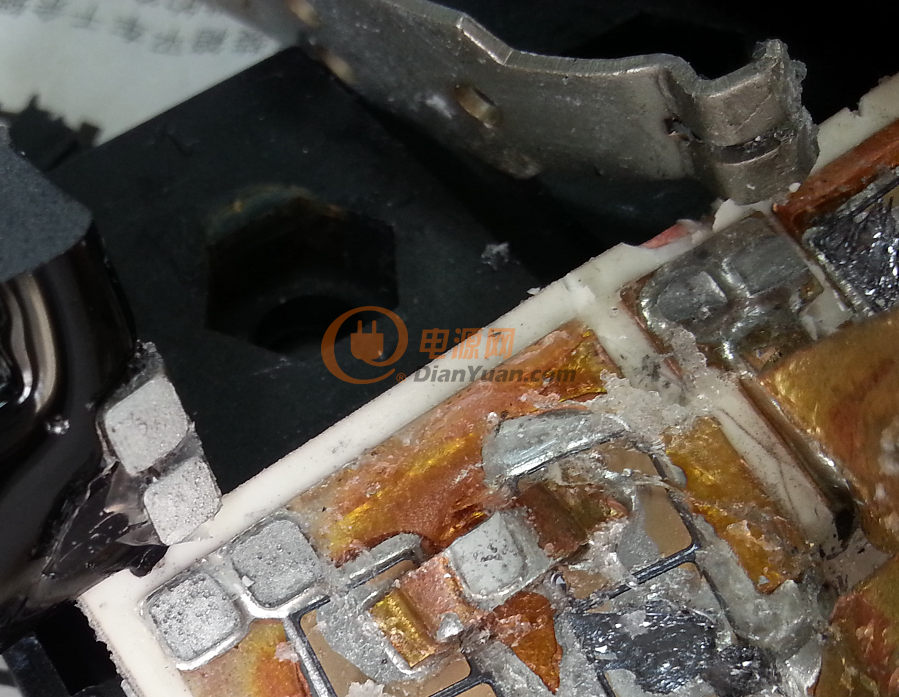

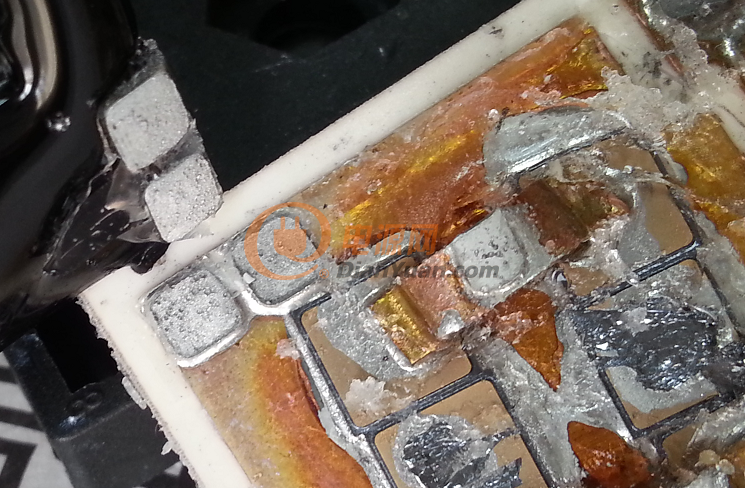

另外, 您可能沒有注意到我說的引出腳虛焊缺焊的問題, 我仔細又看了看, 還是懷疑虛焊了, 很多氣孔氣泡。
前面圖片中也可以看出中間那個引出腳焊接面積明顯不足, 應該是缺焊了, 國際水平不應該工藝控制這么差的。
