1.方案名稱：TP2327

2.品牌名稱：常州頂芯半導體

3.規格：SOP7

4.方案簡介：

TP2327是一款帶有源功率因數校正的高精度降壓型LED恒流控制芯片，適用于85Vac-265Vac全范圍輸入電壓的非隔離降壓式LED恒流電源。TP2327集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS管處亍零電流開通狀態，開關損耗得以減小，同時電感的利用率也較高。TP2327內部集成500V功率MOSFET，只需要很少的外圍器件，即可實現優異的恒流特性。TP2327采用專利的浮地構架，對電感電流進行全周期采樣，可實現高精度辒出恒流控制，并達到優異的線電壓調整率和負載調整率。TP2327具有多重保護功能以加強系統可靠性，包括LED開路保護、LED短路保護、芯片供電欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護狀態都具有自動重啟功能。另外，TP2327具有過熱調節功能，在驅動電源過熱時減小辒出電流，以提高系統的可靠性。

5.方案特點：

有源功率因數校正，高PF值，低THD?

內置500V功率MOSFET?

高達95%的系統效率?

±3%LED辒出電流精度?

優異的線電壓調整率和負載調整率?

電感電流臨界連續模式?

超低(33uA)啟動電流?

超低(300uA)工作電流?

LED短路/開路保護?

電流采樣電阻開路保護?

逐周期電流限流?

芯片供電欠壓保護?

自動重啟功能?

過熱調節功能?

采用SOP-8封裝

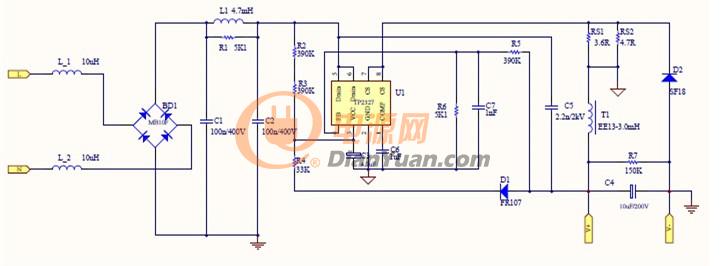

6.電路圖：

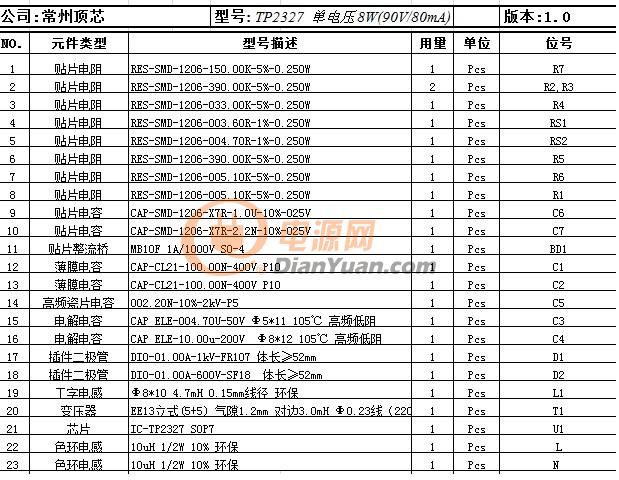

7.物料清單：



8.聯系方式：

劉工

qq：656295059

tel：13606121499

技術支持qq：3216435035

電話：0519-80583217
