開關電源

IMG_20170208_151234

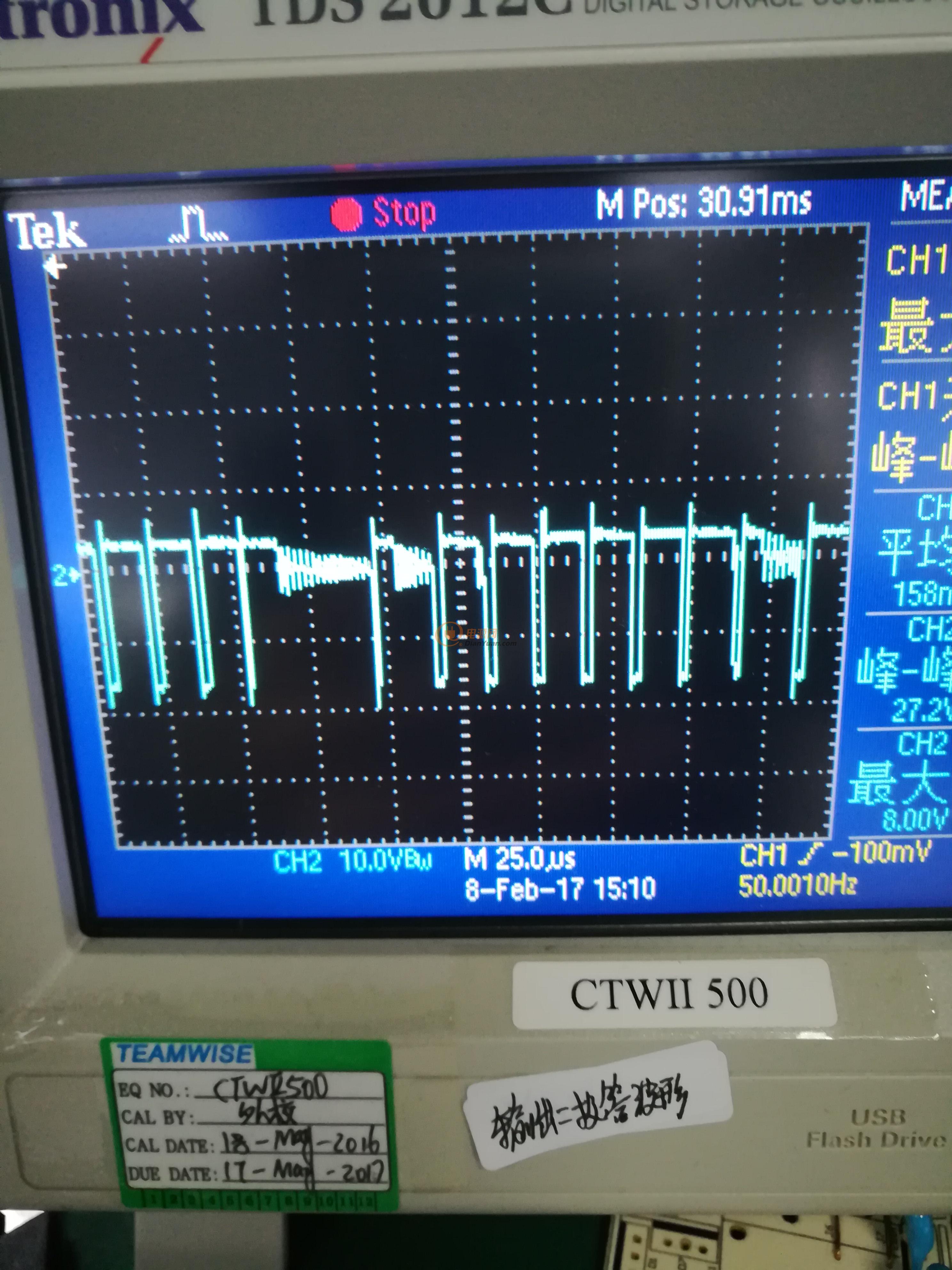

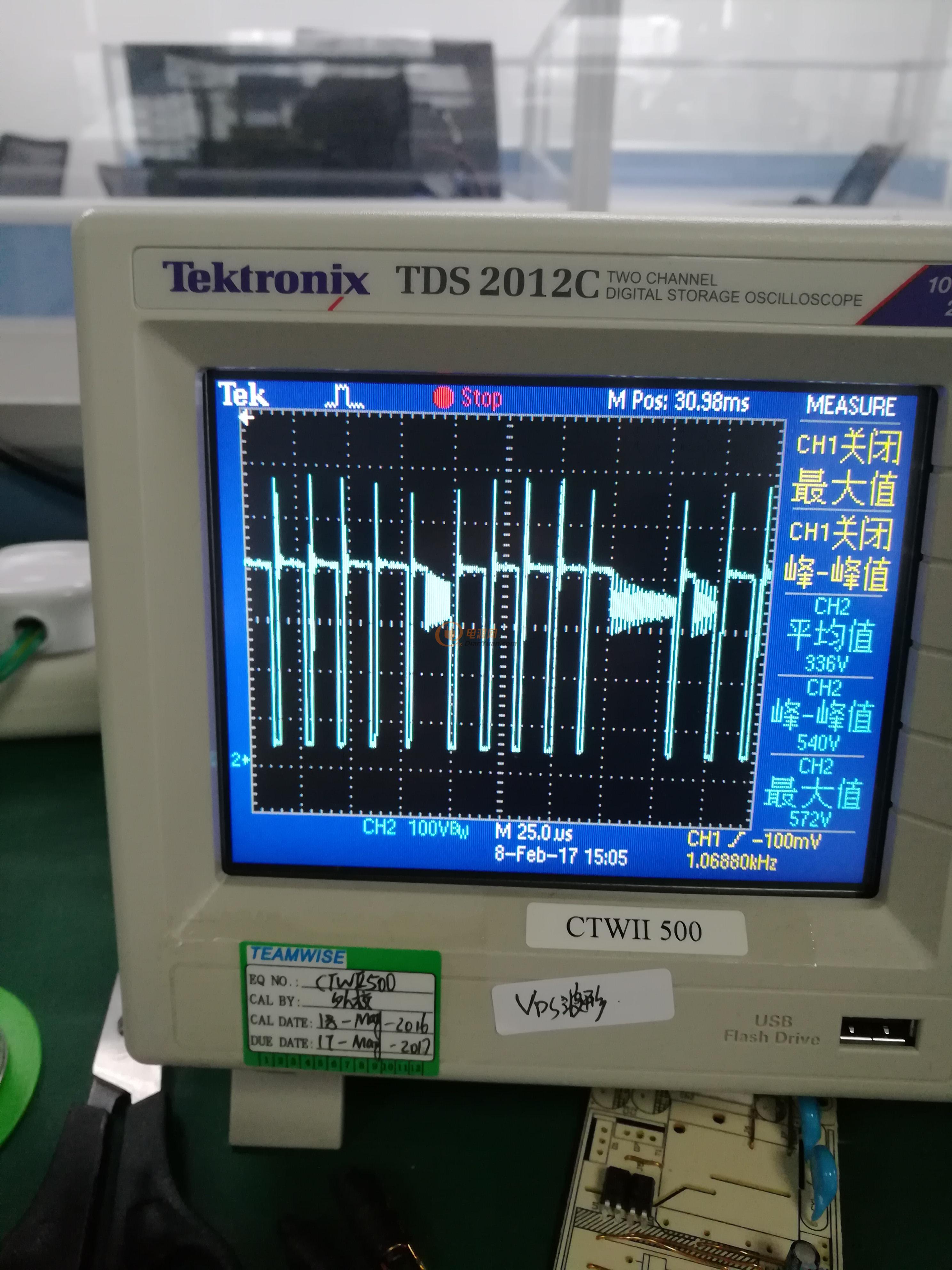

單端反激式開關電源TOP芯片的VDS兩端波形異常   （3.3V\10A）求大師解答

IMG_20170208_151746

全部回復(8)
正序查看
倒序查看
2017-02-09 13:39
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2017-02-10 09:22
輸出是否穩定？有電路圖嗎？
0
回復
2017-02-10 10:08

反饋部分的參數也調整

0
回復
YW123123
LV.1
5
2017-02-10 12:38
@ymyangyong
輸出是否穩定？有電路圖嗎？
230V空載時3.34v   滿載3.06V 。  輸出都比較穩定
0
回復
YW123123
LV.1
6
2017-02-10 12:38
@zz052025
反饋部分的參數也調整
是反饋環路嗎
0
回復
2017-02-13 12:44
@YW123123
是反饋環路嗎

你有沒有發現你操作的週期非常窄, 而且230V還進CCM, 表示你的原邊圈數很低, 感量也拉很高......

這應該要升原邊圈數, 讓周其再寬一點, 然後感量降低一點, 回授才會正常, TOP蕊片原邊沒啥好調, 只能靠二次側431與光耦部份,

你感量高, 很容易干擾........

0
回復
YW123123
LV.1
8
2017-02-15 17:57
該問題已解決啦，謝謝各位大神的指點
0
回復
2017-06-02 20:11
@YW123123
該問題已解決啦，謝謝各位大神的指點[圖片]
是什么問題啊，怎么解決的，分享下
