led 驅動 總燒整流橋 MB10M

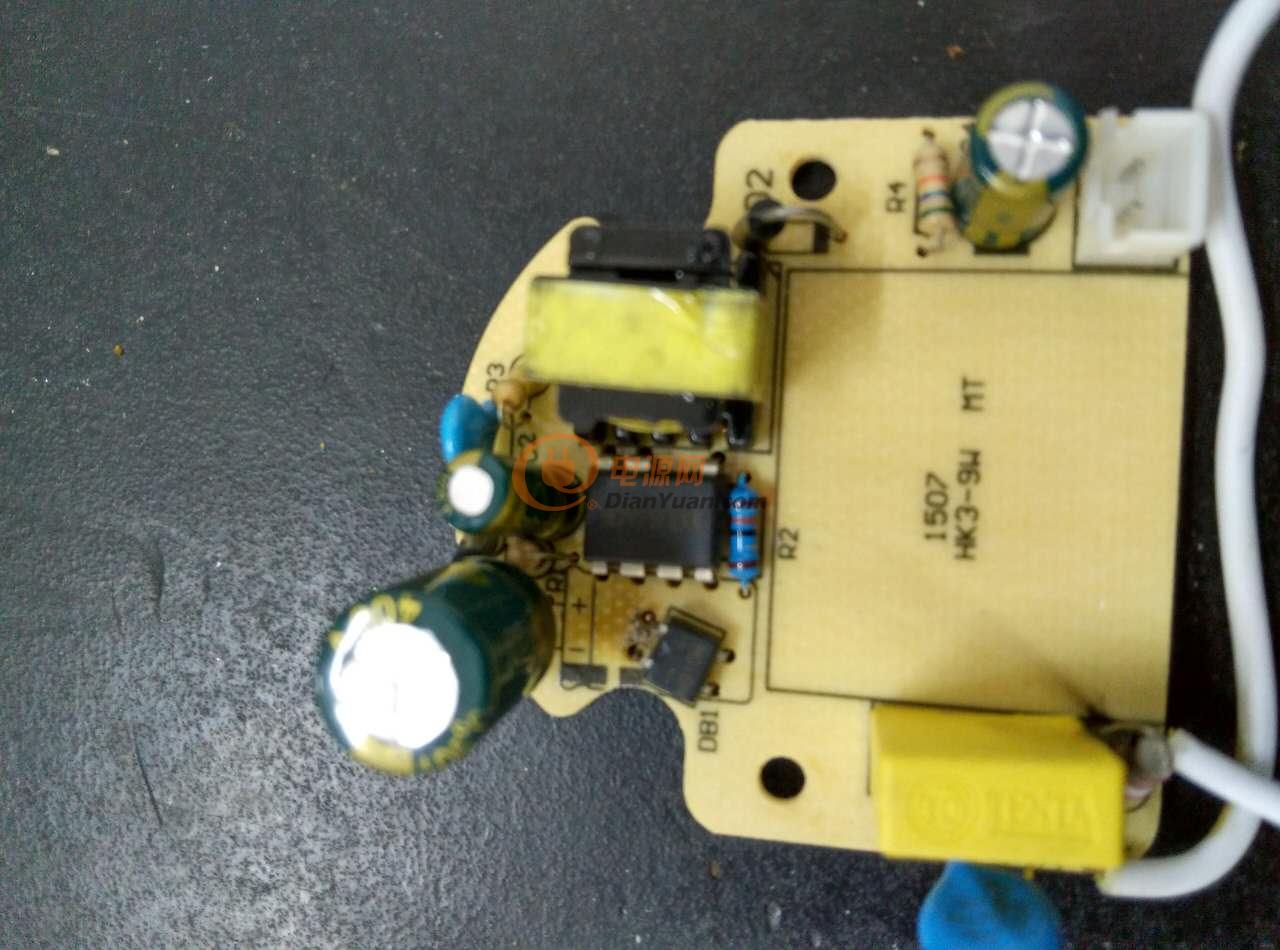

LED 筒燈 恒流驅動 好幾個損壞，損壞位置都在整流橋型號為：MB10M 直流部分引腳都燒斷！是因為后級短路還是元器件質量差？？？

347918642147397973

全部回復(14)
正序查看
倒序查看
2017-03-02 13:21
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2017-03-02 14:04
這應該是你沒加保險司的關係, 或用電阻當保險絲, 但是電阻用錯Type 的關係...很少遇到橋堆會燒的...
0
回復
lulu1994
LV.6
4
2017-03-02 14:24
0
回復
2017-03-02 14:29
@juntion
這應該是你沒加保險司的關係,或用電阻當保險絲,但是電阻用錯Type的關係...很少遇到橋堆會燒的...

好幾個都是全橋引腳燒斷了，你估計是什么原因？

0
回復
2017-03-02 14:39
@海上名月01
好幾個都是全橋引腳燒斷了，你估計是什么原因？

橋堆引線燒掉表示燒的很嚴種, 通常是Mosfet 熱跑脫瞬間大電流才會這樣, 這種情形一般不會炸管

但周邊電流路徑上會有很多零件掛掉....

如果是Mosfet不在熱跑脫狀況, 而是被短路或失控, 一般都是炸管, 兩個不同點是:

熱跑脫電流先緩拉, 再瞬間強拉, 非熱跑脫狀況是週期送入電流失控強拉,

緩拉會讓很多Rating 不夠的先死, 死完再死MOSFET管...

強拉的後果是Mosfet 管先炸, 週邊可能死可能不死......

Check 一下你是不是有裝Fuse.........

0
回復
2017-03-02 20:05

MB10M，0.5A 1000V的橋堆，你是做多少W的？

除了橋堆，還有沒有其他損壞？

0
回復
2017-03-02 20:36
無非就電流電壓還有溫度，慢慢測量……
0
回復
2017-03-03 08:12
@edie87@163.com
MB10M，0.5A1000V的橋堆，你是做多少W的？除了橋堆，還有沒有其他損壞？
9W 的恒流驅動 其他原件無損壞。
0
回復
2017-03-03 08:14
@juntion
橋堆引線燒掉表示燒的很嚴種,通常是Mosfet熱跑脫瞬間大電流才會這樣,這種情形一般不會炸管但周邊電流路徑上會有很多零件掛掉....如果是Mosfet不在熱跑脫狀況,而是被短路或失控,一般都是炸管,兩個不同點是:熱跑脫電流先緩拉,再瞬間強拉,非熱跑脫狀況是週期送入電流失控強拉, 緩拉會讓很多Rating不夠的先死,死完再死MOSFET管...強拉的後果是Mosfet管先炸,週邊可能死可能不死......Check一下你是不是有裝Fuse.........
沒有保險絲，有電阻。
0
回復
原來no
LV.4
11
2017-03-03 22:19
是不是整流橋焊反了，或者你的整流橋為次品，建議分析
0
回復
btclass
LV.7
12
2017-03-04 01:25
只有跳火才會燒的這樣
0
回復
Ian0118
LV.1
13
2017-03-04 08:05
測試下500V浪涌能不能通過
0
回復
2017-03-06 10:55
@原來no
是不是整流橋焊反了，或者你的整流橋為次品，建議分析

整流橋焊接正確的

0
回復
2017-03-06 10:56
@原來no
是不是整流橋焊反了，或者你的整流橋為次品，建議分析
整流橋焊接正常，限流電阻斷路了。
