手工繞高頻變壓器心得，純經驗！

首先磁芯很關鍵，我用的是TDK的PQ4040  PC90材質的。只能說牛！

IMG_20170326_204841

我不用夾心繞發，分布電容太大。因?yàn)槭莗q40的磁芯所以我繞的是雙變，每個初級0.3*25的銅帶3+3，次級0.5*4西南線39T。初并次串。

IMG_20170326_205556

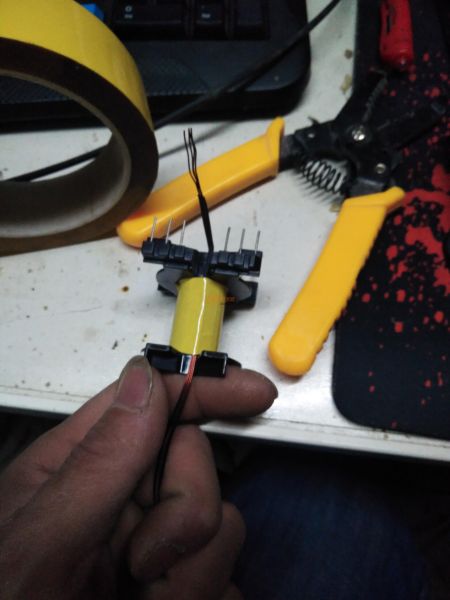

第一層次級13T

IMG_20170326_210600

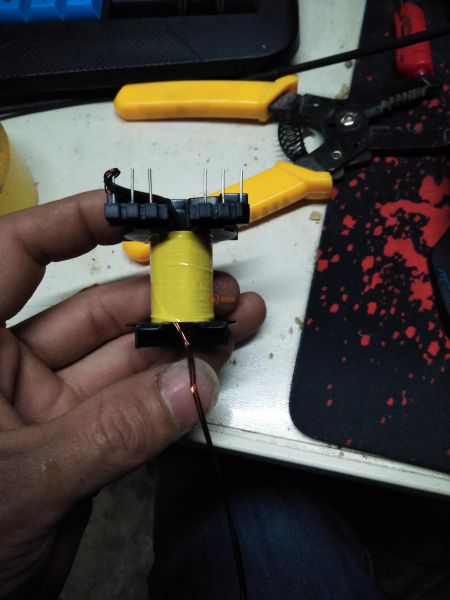

第二層。

IMG_20170326_211640

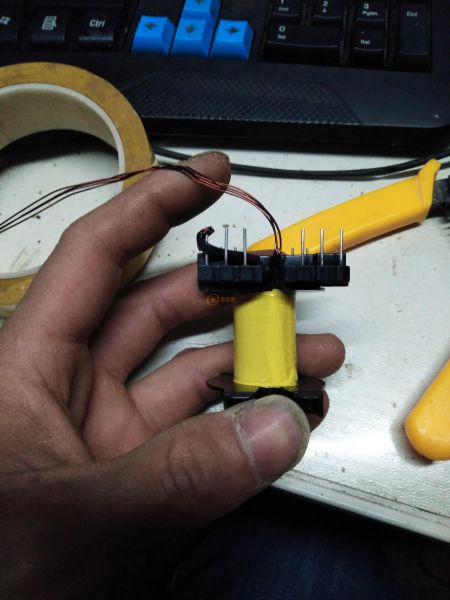

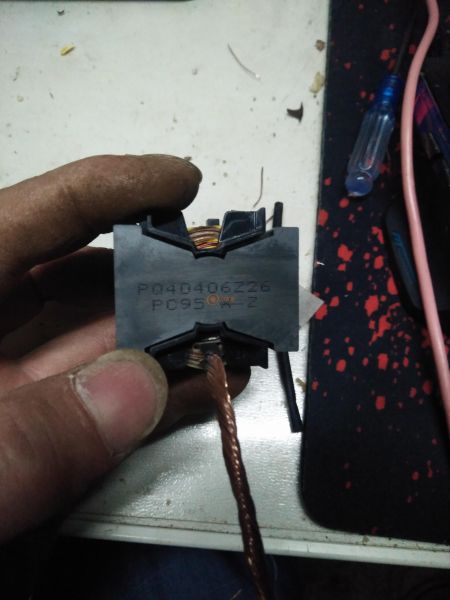

次級繞完，繞組必須是整數，線頭要交叉！

IMG_20170326_215859

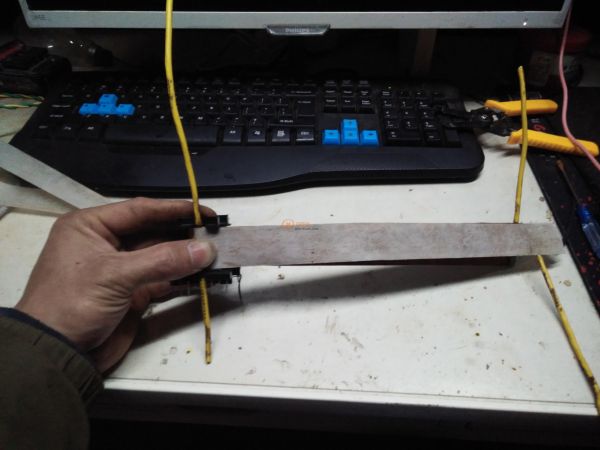

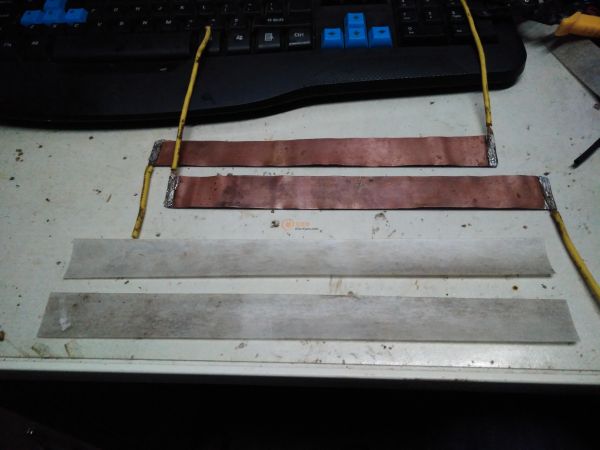

初級銅帶，和絕緣紙。

IMG_20170326_215957

IMG_20170326_220105

IMG_20170326_220146

IMG_20170326_221458

IMG_20170326_224132

IMG_20170326_225229

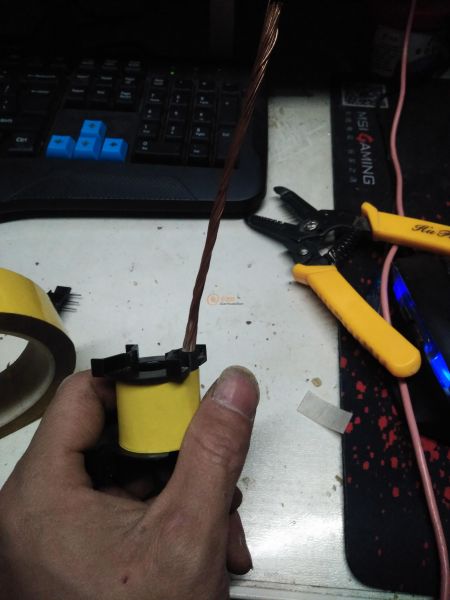

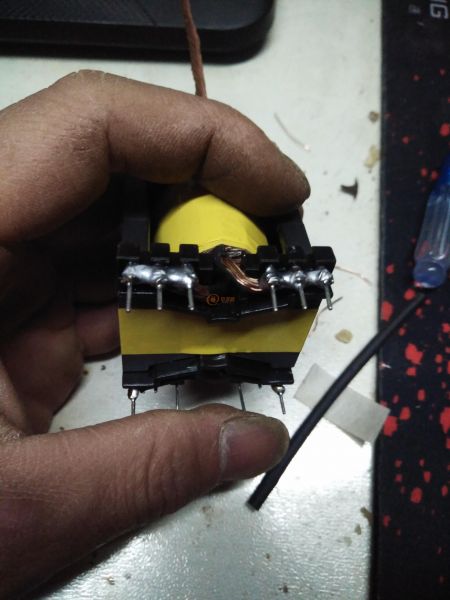

初級引線也要交叉！

IMG_20170326_225252

IMG_20170327_204901

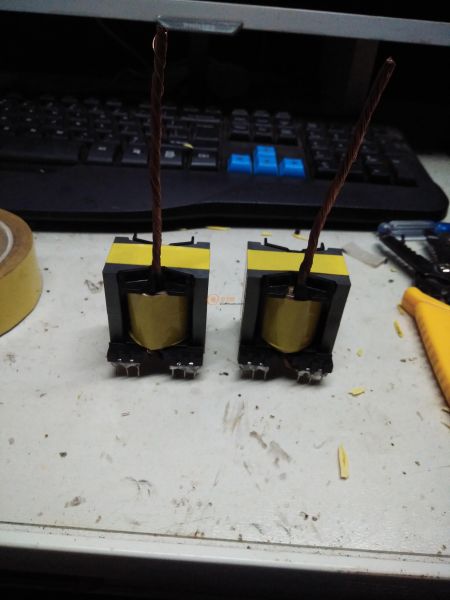

兩只一模一樣滴！

IMG_20170327_205149

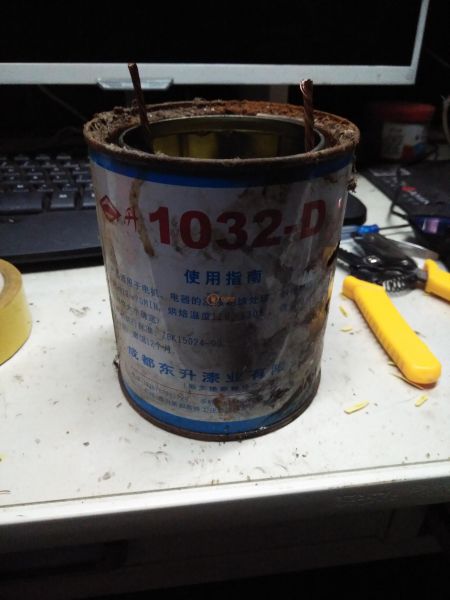

泡澡半小時。

IMG_20170327_205206

1490790076195

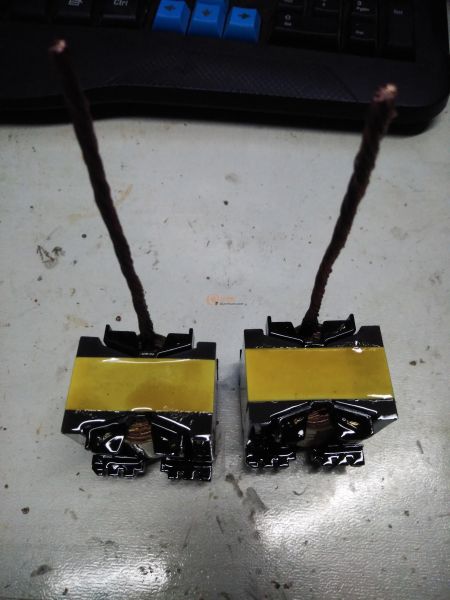

烘干完成。

全部回復(11)
正序查看
倒序查看
2017-03-30 00:51
不錯，能上視頻就好了?？梢詫W(xué)習下。
0
回復
2017-03-30 11:16
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2017-03-31 09:52
一定要三明治繞變壓器的，你這種繞法漏感太大，三明治繞法的目的是減小漏感。變壓器繞好先不要沁凡立水，裝在PCB板上測試一下參數，參數沒問題才能沁凡立水。如果是先沁凡立水，磁芯骨架都粘死了，裝在PCB板上測試通不過，怎么調整匝數呀。我做樣機，打樣變壓器是不讓供應商沁凡立水的。變壓器參數確定好后才沁凡立水。
0
回復
2017-04-01 14:01
@空軍通信兵
一定要三明治繞變壓器的，你這種繞法漏感太大，三明治繞法的目的是減小漏感。變壓器繞好先不要沁凡立水，裝在PCB板上測試一下參數，參數沒問題才能沁凡立水。如果是先沁凡立水，磁芯骨架都粘死了，裝在PCB板上測試通不過，怎么調整匝數呀。我做樣機，打樣變壓器是不讓供應商沁凡立水的。變壓器參數確定好后才沁凡立水。
學習了
0
回復
2017-04-02 15:13
新人報到，見貼就頂，好帖
0
回復
2017-04-02 22:19
@空軍通信兵
一定要三明治繞變壓器的，你這種繞法漏感太大，三明治繞法的目的是減小漏感。變壓器繞好先不要沁凡立水，裝在PCB板上測試一下參數，參數沒問題才能沁凡立水。如果是先沁凡立水，磁芯骨架都粘死了，裝在PCB板上測試通不過，怎么調整匝數呀。我做樣機，打樣變壓器是不讓供應商沁凡立水的。變壓器參數確定好后才沁凡立水。
純經驗，一步一個腳印走來的，試機了，滿載VPP=32V。
0
回復
POWER_AC
LV.4
8
2017-07-13 08:50
既然是分享經驗，為什么不把參數說的更清晰一點。連你繞的什么變壓器，恐怕大家都不知道哦
0
回復
vtkwxf
LV.2
9
2017-08-22 14:20
希望能發個視頻鏈接看看。學習下。
0
回復
2018-04-10 20:58
請問這是兩根銅帶并繞嗎？
0
回復
2018-05-25 22:16
@陳小時時
請問這是兩根銅帶并繞嗎？

想問問關于高頻變壓器的繞法問題，不知道這樣行不？還有就是關于氣隙的問題，什么樣的變壓器該有氣隙什么樣的不該有氣隙？

繞法是次級一層，初級雙線并繞一層，次級一層。典型的三明治繞法，只是初級進出頭有點奇怪。

0
回復
2018-05-25 22:20
@陳小時時
請問這是兩根銅帶并繞嗎？
銅帶的并繞不了，只能分作兩層繞。這樣長度就不一樣了
0
回復
立
即
