tl494 死區時間問題

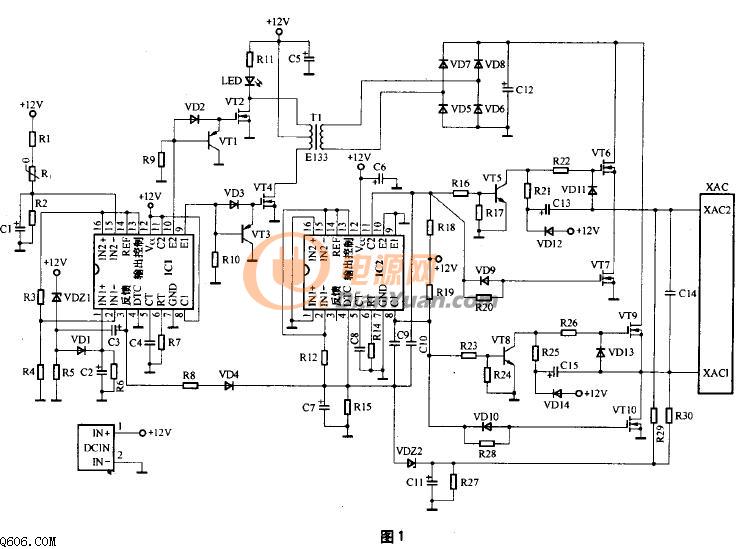

請假各位大神，如下圖，TL494全橋逆變部分，

上下管VT6,VT7的驅動信號都是來自8腳，那如何設定死區時間呢？

想了一下午，沒弄明白，麻煩知道的高手幫忙解答下，非常感謝。



20161220103121648

全部回復(11)
正序查看
倒序查看
pointliu
LV.1
2
2017-04-26 21:37

是VT5導通關斷來當延時嗎？覺得這樣也不對。

0
回復
2017-04-27 10:34
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
2017-05-01 10:01
@pointliu
是VT5導通關斷來當延時嗎？覺得這樣也不對。
VD9能使VT7迅速關斷之后，R21,R22，VT6的結電容構成RC使VT6延時導通。這樣在VT6，VT7之間就形成了死區。因為R22很小，遠小于R21，所以VT6通過R22，VT5迅速關斷之后，R20，VT7的結電容構成RC延時使VT7延時開通。這樣VT6，VT7之間也形成了死區。所以要改變死區可以改變R20，R21的大小或者在VT6，VT7的GS并電容。
0
回復
pointliu
LV.1
5
2017-12-06 17:28
@xzszrs
VD9能使VT7迅速關斷之后，R21,R22，VT6的結電容構成RC使VT6延時導通。這樣在VT6，VT7之間就形成了死區。因為R22很小，遠小于R21，所以VT6通過R22，VT5迅速關斷之后，R20，VT7的結電容構成RC延時使VT7延時開通。這樣VT6，VT7之間也形成了死區。所以要改變死區可以改變R20，R21的大小或者在VT6，VT7的GS并電容。
多謝版主
0
回復
2018-10-12 13:39
@pointliu
多謝版主
請問版主死區時間，在示波器上可以看到嗎。
0
回復
2018-10-14 09:02
@YLC13109284793
請問版主死區時間，在示波器上可以看到嗎。
當然可以看出來。不過你要有差分探頭，或者不加高壓測試。
0
回復
2020-11-09 19:27
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.15119.cn/bbs/classic/

真糊說

0
回復
291133609
LV.7
9
2020-11-23 08:24
@xzszrs
VD9能使VT7迅速關斷之后，R21,R22，VT6的結電容構成RC使VT6延時導通。這樣在VT6，VT7之間就形成了死區。因為R22很小，遠小于R21，所以VT6通過R22，VT5迅速關斷之后，R20，VT7的結電容構成RC延時使VT7延時開通。這樣VT6，VT7之間也形成了死區。所以要改變死區可以改變R20，R21的大小或者在VT6，VT7的GS并電容。
都胡說，不了解494，它本身就有死區，在這個電路中，不是哪個管決定，IC2的4腳，即做前級的輸入過壓和過溫保護，又做后級的反饋穩壓，
0
回復
hk65332
LV.1
10
2020-11-25 22:31
@我懷念的
真糊說
TL494占空比沒有達到100%還用死區嗎？
0
回復
飛機佬
LV.2
11
2021-04-05 10:26
有沒有清晰點圖給一張我謝謝！
0
回復
2021-04-07 16:55
@291133609
都胡說，不了解494，它本身就有死區，在這個電路中，不是哪個管決定，IC2的4腳，即做前級的輸入過壓和過溫保護，又做后級的反饋穩壓，
4腳是決定死區的。穩壓用1-2腳或15-16腳的內部運算放大器
