一：方案名稱：PWM 調光的線性降壓 LED 恒流驅動器-OC7130

二：方案品牌：OCX

三：方案功能及特點

      1.內置 30V 50 毫歐 MOS?

      2.低靜態電流： 49uA?

      3.輸出電流： 10mA 到 2000mA。?

      4.PWM 調光：最高頻率 10KHz?

      5.輸出電流精度：±4%? 內置過熱保護? VDD

      6.工作電壓： 2.5-6V

四：方案描述

       OC7130 是一種帶 PWM 調光功能的線性降壓 LED 恒流驅動器， 僅需外接一個電阻就可以構成一個完整的 LED 恒流驅動電路，調節該外接電阻可調節輸出電流，輸出電流范圍為10~2000mA。

      OC7130 內置 30V 50 毫歐 MOS。

      OC7130 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。

      OC7130 具有很低的靜態電流，典型值為 49uA。

      OC7130 帶 PWM 調光功能，可通過在 DIM 腳加 PWM 信號調節 LED 電流。

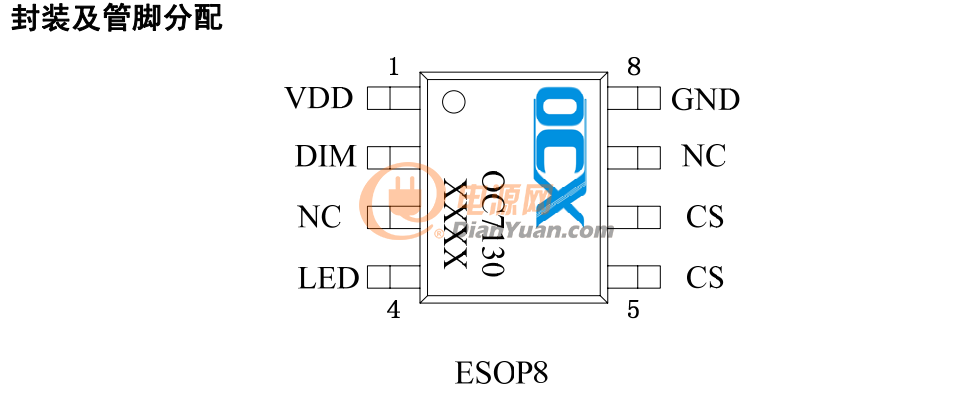

五：芯片封裝：OC7130 采用 ESOP8 封裝。外露散熱片接 LED 腳。

六：應用范圍：1.線性 LED 照明驅動?

                     2.LED 手電筒、 LED 臺燈、 LED 礦燈、LED 指示燈等

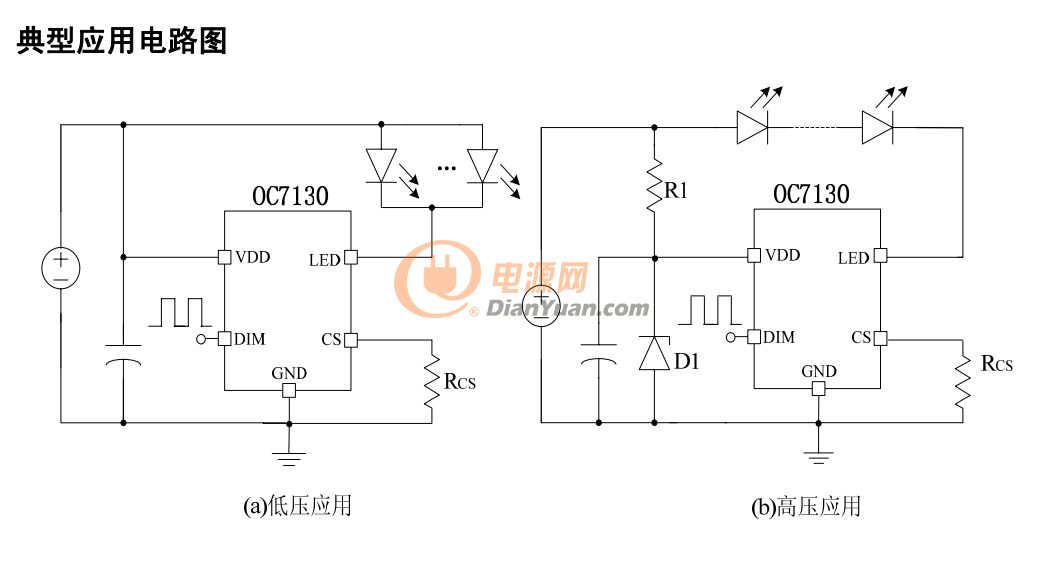

七：典型應用：

八：聯系方式：

QQ：:1228571258       電話：13068181910   小高

有原廠工程技術支持，可以提供方案資料和送樣測試，歡迎咨詢。
