SG3525過流保護

123各位大神幫忙看看啊，我這樣加過流檢測對嗎

全部回復(128)
正序查看
倒序查看
2017-06-02 22:57
SD接腳無法這樣用, 需要電流檢知需加額外電路...
0
回復
2017-06-03 12:30
@juntion
SD接腳無法這樣用,需要電流檢知需加額外電路...
師長能否提供一個呢
1
回復
2017-06-03 13:02
@hzy15852514374
師長能否提供一個呢[圖片]

用比較器CO接腳來關斷SD

0
回復
2017-06-04 21:54
@juntion
用比較器CO接腳來關斷SD[圖片]

大神我這樣修改對嗎

0
回復
2017-06-04 21:55
@juntion
用比較器CO接腳來關斷SD[圖片]
謝謝大神，在我迷茫的時候給我指引
0
回復
2017-06-04 21:59
@hzy15852514374
[圖片]大神我這樣修改對嗎
比較器3腳這我少畫了一個電阻，不然沒辦法電流轉電壓了，嘻嘻不知道我說的對不對

0
回復
2017-06-05 16:48
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.15119.cn/bbs/classic/
0
回復
2017-06-05 17:22
@hzy15852514374
比較器3腳這我少畫了一個電阻，不然沒辦法電流轉電壓了，嘻嘻不知道我說的對不對[圖片]

比較器輸入腳可接電阻, 也可不接電阻, 其中, 那個輸入阻稱為" 輸入抵補電阻" ,  主要是平衡Offset......

0
回復
2017-06-05 21:52
@hzy15852514374
謝謝大神，在我迷茫的時候給我指引[圖片]
軟啟這一框框可以工作嗎？
0
回復
2017-06-05 22:46
@心如刀割
軟啟這一框框可以工作嗎？[圖片]
不知道啊，能幫忙修改下圖看下嗎
0
回復
2017-06-05 22:47
@juntion
比較器輸入腳可接電阻,也可不接電阻,其中,那個輸入阻稱為"輸入抵補電阻", 主要是平衡Offset......
謝謝大神，感覺你好厲害啊，謝謝我圖上的軟起可以這樣畫嗎，
0
回復
2017-06-06 00:03
@hzy15852514374
謝謝大神，感覺你好厲害啊，謝謝我圖上的軟起可以這樣畫嗎，

你那Soft start 電晶體加上去非但不會做Soft start, 反而IC不會動.......

因為初始期, 內部恆流對SS cap充電, 實現軟啟功能, 但你在SS Pin 加電晶體VBE電壓等於(5.1-0.7) *15K / 15K+30K = 1.46V

電晶體就會導通, 把SS Pin 接地, IC就會ShutDown.................

0
回復
2017-06-06 08:06
@juntion
你那Softstart電晶體加上去非但不會做Softstart,反而IC不會動.......因為初始期,內部恆流對SScap充電,實現軟啟功能,但你在SSPin加電晶體VBE電壓等於(5.1-0.7)*15K/15K+30K=1.46V電晶體就會導通,把SSPin接地,IC就會ShutDown.................
大神能給個圖嗎，我想實現短路后自啟謝謝
0
回復
2017-06-06 08:48
@juntion
你那Softstart電晶體加上去非但不會做Softstart,反而IC不會動.......因為初始期,內部恆流對SScap充電,實現軟啟功能,但你在SSPin加電晶體VBE電壓等於(5.1-0.7)*15K/15K+30K=1.46V電晶體就會導通,把SSPin接地,IC就會ShutDown.................

大神我這樣改下可以了吧，嘻嘻

0
回復
2017-06-06 09:48
@hzy15852514374
不知道啊，能幫忙修改下圖看下嗎

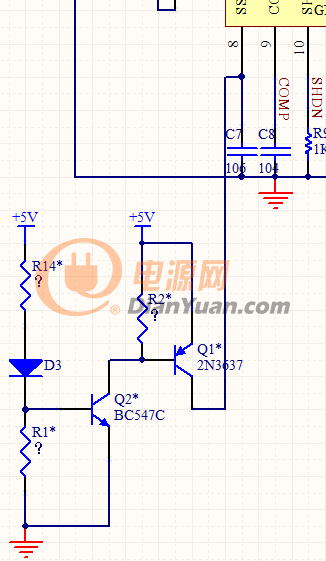

啟動已經直接拉低8腳了，所以不工作。

直接將你OCP比較器的輸出接到Q1基極，這樣同樣也可以實現過流檢測。當然，Q1B極接的5.1V得去掉

0
回復
2017-06-06 11:34
@hzy15852514374
[圖片]大神我這樣改下可以了吧，嘻嘻

把比較器反過來用就好

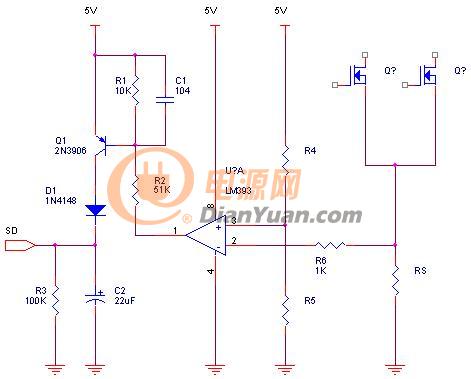

由原來使用比較器接腳反過來用, 讓短路後IC重啟, 原理:

當輸出短路時, RS上電壓超過比較器PIN 3 (Vref) 則輸出轉態為Low, Q1導通, 電壓直接摜到C2, 此時C2充滿電荷將

連接於SD接腳將IC ShutDown , C2電荷藉由R3洩放後, 達到SD啟動點, IC會重新啟動...............

這種結構, 由於Q1飽和後對電容充電速度很快, 所以IC很快就ShutDown, 但放電(重啟)則須調整RC常數.......

你就用這, 其他都刪了.....

0
回復
2017-06-06 12:34
@juntion
把比較器反過來用就好[圖片]由原來使用比較器接腳反過來用,讓短路後IC重啟,原理:當輸出短路時,RS上電壓超過比較器PIN3(Vref)則輸出轉態為Low,Q1導通,電壓直接摜到C2,此時C2充滿電荷將連接於SD接腳將ICShutDown,C2電荷藉由R3洩放後,達到SD啟動點,IC會重新啟動...............這種結構,由於Q1飽和後對電容充電速度很快,所以IC很快就ShutDown,但放電(重啟)則須調整RC常數.......你就用這,其他都刪了.....
好的謝謝大神，
0
回復
2017-06-06 18:23
@心如刀割
啟動已經直接拉低8腳了，所以不工作。直接將你OCP比較器的輸出接到Q1基極，這樣同樣也可以實現過流檢測。當然，Q1B極接的5.1V得去掉
謝謝各位大神啊，真的是很感謝
0
回復
jsapin
LV.5
20
2017-06-07 09:53
@電源網-fqd
恭喜被添加到社區經典圖庫，并獲得1積分http://www.15119.cn/bbs/classic/
前后級不共地，怎么檢測??？比較器沒法參考比??！
0
回復
jsapin
LV.5
21
2017-06-07 09:54
@jsapin
前后級不共地，怎么檢測啊？比較器沒法參考比?。?/span>

要隔離吧

0
回復
2017-06-07 10:11
@jsapin
前后級不共地，怎么檢測?。勘容^器沒法參考比啊！

呵呵，是個問題。

用電流互感器吧

0
回復
2017-06-08 15:11
@jsapin
前后級不共地，怎么檢測??？比較器沒法參考比??！
那有什么好辦法啊
0
回復
2017-06-08 15:14
@心如刀割
[圖片]呵呵，是個問題。用電流互感器吧

各位大神再幫我看看這樣的電壓反饋可否謝謝了

0
回復
2017-06-08 17:04
@hzy15852514374
[圖片]各位大神再幫我看看這樣的電壓反饋可否謝謝了

這是可以的, 不過光耦要這樣用

你原來用法, 因為E極沒有一個電位電阻, (OP輸入阻抗大), 因此必需改為上圖, 給個電位電阻

以Iopto = 5mA計算, 電位電組為(24V -0.2) / 5mA = 4.7K

另外, 你是要做多大瓦特數, 用半橋+兩顆TO3P MOSFET?

0
回復
2017-06-08 17:50
@juntion
這是可以的,不過光耦要這樣用[圖片]你原來用法,因為E極沒有一個電位電阻,(OP輸入阻抗大),因此必需改為上圖,給個電位電阻以Iopto=5mA計算,電位電組為(24V-0.2)/5mA=4.7K 另外,你是要做多大瓦特數,用半橋+兩顆TO3PMOSFET?
做10000V的高壓大神，估計我的光耦應該換成CNY66對嗎，謝謝大神啊
0
回復
2017-06-08 17:54
@hzy15852514374
做10000V的高壓大神，估計我的光耦應該換成CNY66對嗎，謝謝大神啊
10000V是高壓包產升的, 那給高壓包的電壓電流勒? 光耦用PC817比較大宗料吧!
0
回復
2017-06-08 18:46
@juntion
10000V是高壓包產升的,那給高壓包的電壓電流勒?光耦用PC817比較大宗料吧!
我查了一下資料PC817隔離電壓差不多5000V,我的是1萬伏，估計不行
0
回復
2017-06-08 18:54
@心如刀割
[圖片]呵呵，是個問題。用電流互感器吧
能提供一個用電流互感器的電路嗎
0
回復
2017-06-08 20:39
@juntion
10000V是高壓包產升的,那給高壓包的電壓電流勒?光耦用PC817比較大宗料吧!

大神幫我看下我這個紅框里面可以這樣搭嗎，只有控制信號等于0的時候3525再工作，工作后就輸出2組不同的方波，我的輸出電流要求很低的，謝謝大神啊，

0
回復
2017-06-08 20:43
@jsapin
前后級不共地，怎么檢測啊？比較器沒法參考比??！
我可以在2個地之間把電容去掉直接接0R的電阻嗎？這樣應該可以直接電流檢測了吧
0
回復
