反激式開關電源光耦接法

QQ圖片20170612104359

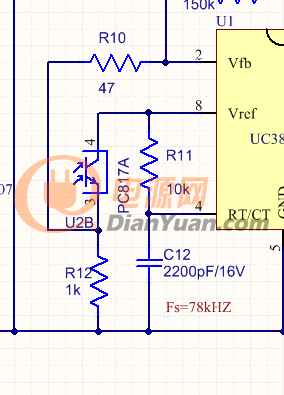

不太懂為什么光耦接在2腳和8腳之間，芯片是3842 ，1、2腳有反饋補償，急問  謝謝-各位大佬

全部回復(9)
正序查看
倒序查看
gaon
LV.7
2
2017-06-12 11:05

搶個沙發

0
回復
2017-06-12 11:22
8腳是5V基準供電，光耦導通電流變化會在R12上形成反饋電壓，再通過R10送入2腳進行反饋控制。
0
回復
2017-06-12 11:49
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
sofm1
LV.2
5
2017-06-12 12:13
@ymyangyong
8腳是5V基準供電，光耦導通電流變化會在R12上形成反饋電壓，再通過R10送入2腳進行反饋控制。
太棒了 謝謝您。
0
回復
sofm1
LV.2
6
2017-06-12 12:15
@ymyangyong
8腳是5V基準供電，光耦導通電流變化會在R12上形成反饋電壓，再通過R10送入2腳進行反饋控制。

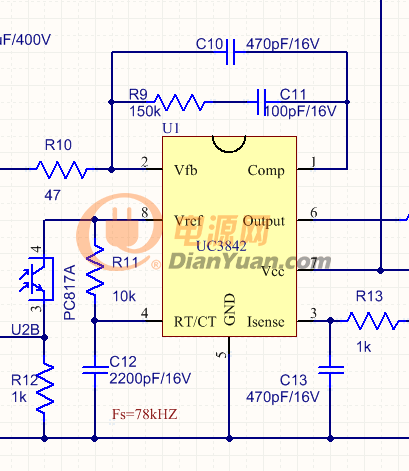

這個PI反饋調節部分是可以根據經驗值選取嗎  這塊是怎么工作的呢？還有那個C13我也不太懂。

0
回復
2017-06-12 16:55
@sofm1
[圖片]這個PI反饋調節部分是可以根據經驗值選取嗎 這塊是怎么工作的呢？還有那個C13我也不太懂。
這部分可以根據經驗值來選，測試時再調整，看下http://www.15119.cn/bbs/679177.html。R13、C13對檢流信號進行濾波，減小尖峰干擾。
0
回復
2017-06-13 09:14
@sofm1
[圖片]這個PI反饋調節部分是可以根據經驗值選取嗎 這塊是怎么工作的呢？還有那個C13我也不太懂。

1.    PI調節是根據相位和增益的裕度來平衡設計

2. C13為一濾波電容，MOS的電流經檢測電阻產生電壓，因為PWM開關，會在上面產生Spike,通過R13 C13的RC濾波消除Noise.

0
回復
sofm1
LV.2
9
2017-06-13 10:18
@zz052025
1.    PI調節是根據相位和增益的裕度來平衡設計2.C13為一濾波電容，MOS的電流經檢測電阻產生電壓，因為PWM開關，會在上面產生Spike,通過R13C13的RC濾波消除Noise.
謝謝指正。
0
回復
sofm1
LV.2
10
2017-06-13 10:20
@zz052025
1.    PI調節是根據相位和增益的裕度來平衡設計2.C13為一濾波電容，MOS的電流經檢測電阻產生電壓，因為PWM開關，會在上面產生Spike,通過R13C13的RC濾波消除Noise.
這個里邊帶的PI調節的作用是什么呀？
