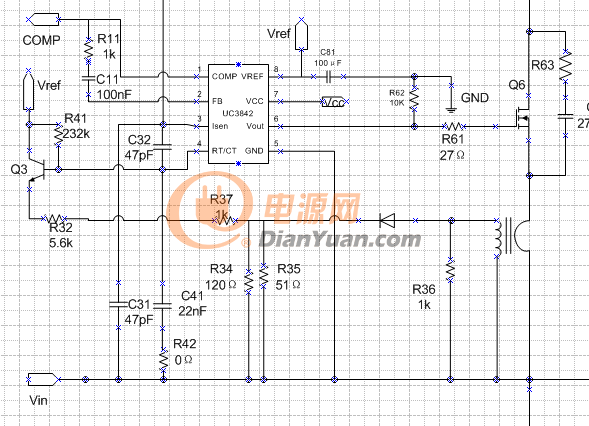

正激式開關電源PWM控制

QQ圖片20170612230824

電流互感器左邊部分電路是如何工作的 求解釋?zhuān)?

全部回復(9)
正序查看
倒序查看
斌520
LV.9
2
2017-06-13 00:19
是不是圖有誤呢，檢測開關管檢測的電流反饋到3腳，是38系列的典型應用。這個確實看不懂什么意思。
0
回復
sofm1
LV.2
3
2017-06-13 01:04
@斌520
是不是圖有誤呢，檢測開關管檢測的電流反饋到3腳，是38系列的典型應用。這個確實看不懂什么意思。
這個圖就是看不懂。不知道那塊并聯電阻電容那塊是什么意思。應該刪哪部分呢？
0
回復
Tju木木
LV.4
4
2017-06-13 08:17
電路圖有錯誤，C31上端與R32右端交叉處應該是連接的
0
回復
sofm1
LV.2
5
2017-06-13 08:20
@Tju木木
電路圖有錯誤，C31上端與R32右端交叉處應該是連接的
那芯片三腳應該連哪塊呢？
0
回復
2017-06-13 11:54
@Tju木木
電路圖有錯誤，C31上端與R32右端交叉處應該是連接的

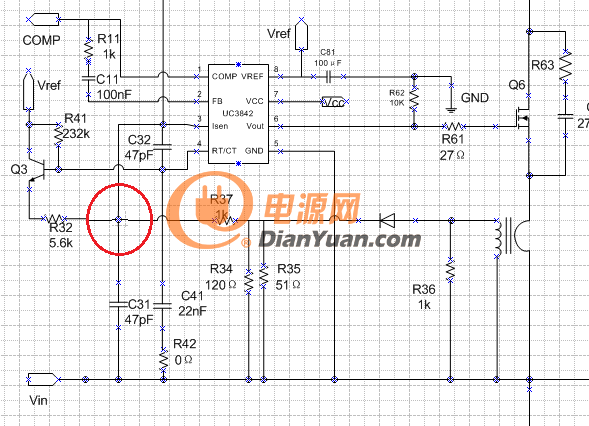

下面這個點要連接?；ジ衅麟娏餍盘?hào)經整流、電壓轉換、RC濾波后送入3腳。

0
回復
sofm1
LV.2
7
2017-06-13 11:57
@ymyangyong
下面這個點要連接。互感器電流信號經整流、電壓轉換、RC濾波后送入3腳。[圖片]
感謝
0
回復
2017-06-13 13:47
已經被添加到社區經典圖庫嘍
http://www.15119.cn/bbs/classic/
0
回復
sofm1
LV.2
9
2017-06-13 17:16
@ymyangyong
下面這個點要連接?；ジ衅麟娏餍盘?hào)經整流、電壓轉換、RC濾波后送入3腳。[圖片]
Q3的作用是什么啊。
0
回復
2017-06-13 19:46
@sofm1
Q3的作用是什么啊。
斜率補償，看下http://www.15119.cn/bbs/622114.html。
