電源網內藏龍臥虎，后進新生特向大家學習。請多多支持。
有個疑問：
一款來自市面上的LED路燈電源（品牌不透了），200Wmax，標稱36-54V輸出，3.7A（CC）其帶載情況如下：
1，CV模式下54V，輸出只有3.0A，輸出功率約170W左右，紋波較高，約980mVp-p，實際CV46V以下才能恒定在3.7A。

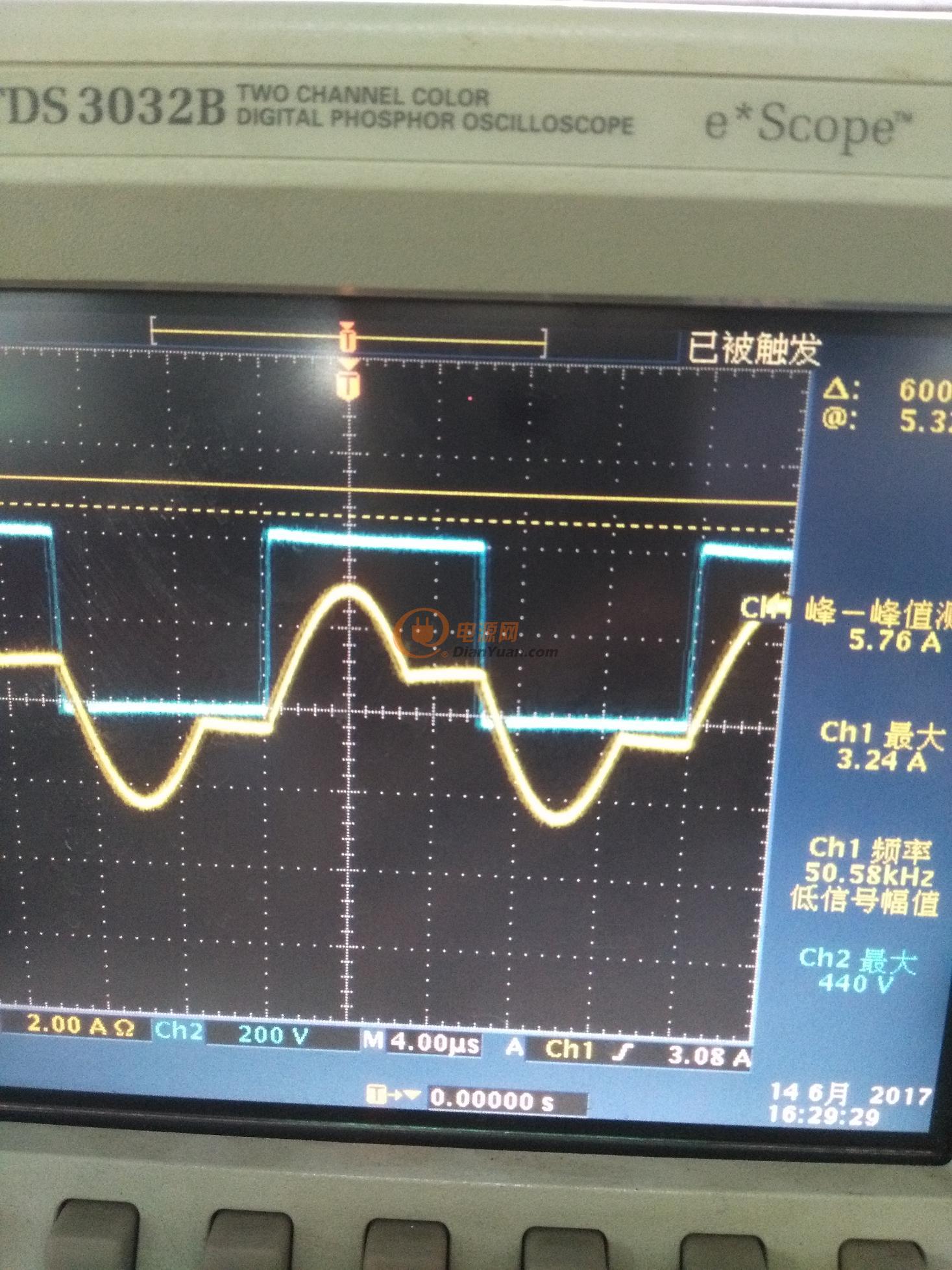

CV46V時波形
2，CC模式下3.7A，輸出可達55V，功率212W，紋波212mVp-p

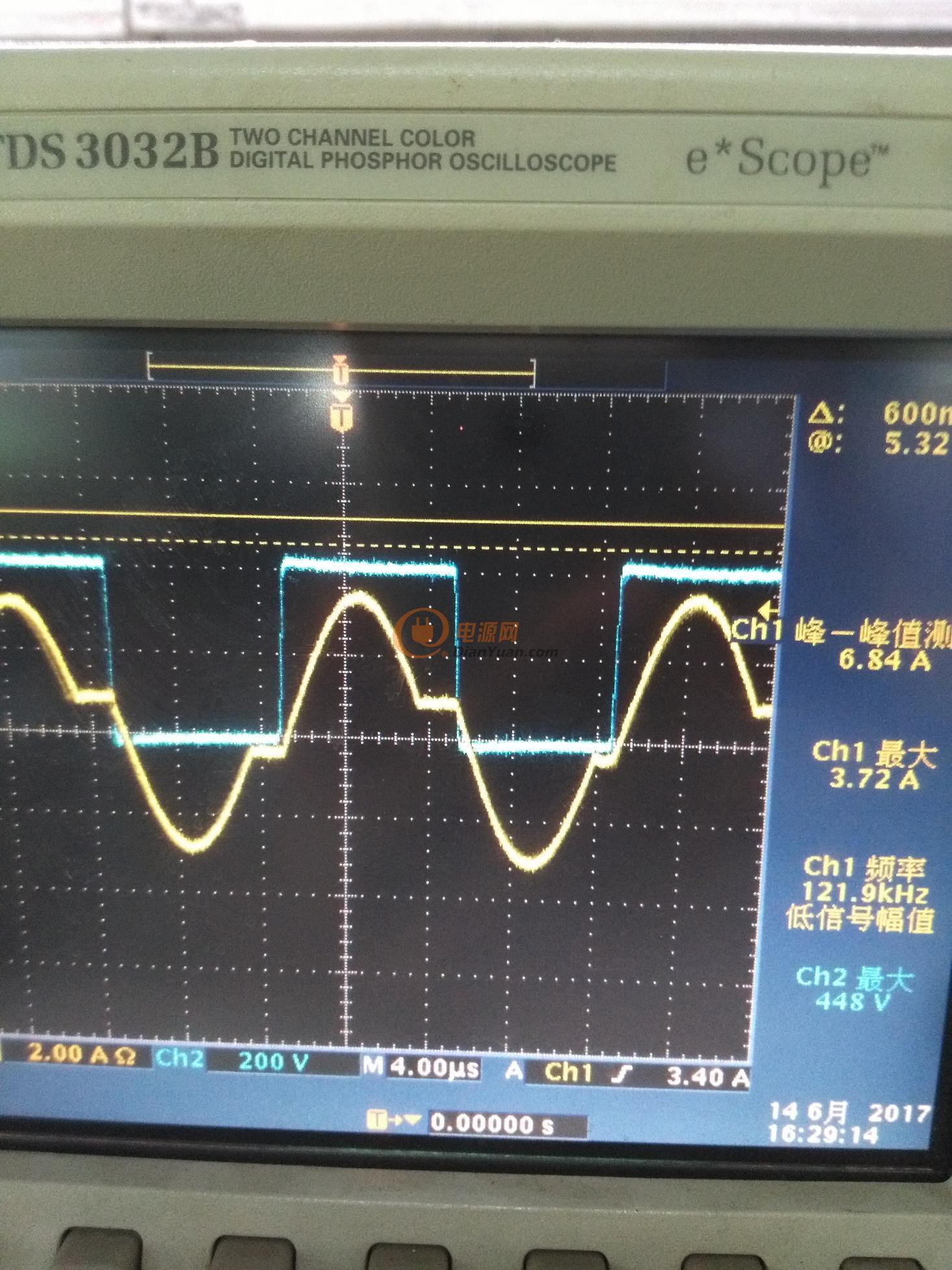

CC3.7A時波形
3，CR模式下也可達到200W@3.7A
那么，疑問：
1，這款恒注電源CV54V時帶載能力不行，為什么CC模式下又可以達到200W？
2，兩圖為兩種模式最大滿載時的下管VDS（藍色）和Cr電流（黃色）波形，請問這兩波形正常嗎，為什么差異這么大（帶載功率有差別，是這個原因）？
你這應該不是用LED Driver 專用電子負載模擬的吧?而是使用一般電子負載
想一下:
CV是定電壓模式, 當你用VC測試, 錶頭定在54V, 而電源空載模式電壓會略高於54V, 所以當電子負載開始抽載時, 達3.7A則電壓就會掉下來, 但是CV點是54V表頭不會動, 但是你用示波器看電源輸出, 則開始波動, 所以連波往上拉, 相對電流是不足的, 因?yàn)楸３謺r(shí)間不夠...
當你把CV點往下降, 波動度就越小, 電流越接近定電流點, 所以這是正常的....
當你轉CC時, 空載電壓為實際電源電壓, 把電流持續往上拉1A...2A...3A, 到達3.7A定電流點, 則輸出電壓會瞬間拉下來..., 因?yàn)橐呀?jīng)進入限流點....
定電流, 就是電流到了電壓往下拉....
定電壓, 就是電壓到了才開始抽載,
所以你那是正常的.........
除非是定功率, 則當電流到了I*V點, 則電流越大電壓越低.........
波形式正常的，36v-54v恒流，設計在46v左右在諧振點工作，這個點的效率也高，，
不知道空載電壓是多少V。。
46V 以上不恒流，可能電流環路由點問題，，要調整一下，，，，
多謝Juntion回復。
其實還是不太理解，54V是很接近空載55.6V；但用CV50時，電流也只有3.4A。
首先我理解，只要電流沒達到3.7A，恒流環是沒參與工作的，影響的是恒壓環。
然后，電源的保持時間是輸出電容在充電停止后能持續的時間，很難理解在正常工作時需要這個時間來接續。
還沒理過來，求解惑。
Juntion,
在負載50V和54V時，測試了輸出電壓波形，DC方式下是直線，交流成分（紋波）下，約1.4Vp-p，相對于CV46V時紋波650mVp-p，要高很多，反饋環不太穩的感覺。
看看這圖:
不然就不叫CC.....
下圖為CV Model, Load set 分壓給Vref分得VS電壓....當VS 電壓高於Vref1, Load 是不會操作沒電流
當set往下, VS往下, 達到電源輸出電壓點, 則開始抽取電流, 此時Vo 會下降, 假設此時你Load Set固定不變, 則電壓
脈動很大, 再把Load set 往下調, VO雖然會往下, 但是脈動變小, ...........
LED專用Load不會有這問題......
也就是說，CV設定的電壓在帶載時跌落值剛好在Vref1上下，造成輸出斷續狀態。
重新測試了輸出到負載的電流波形，確實驗證了這種情況：
非常感謝Juntion解惑。
同時，再問，在沒有專用負載以及LED模組下，可不可以用CR模式替代？或直接用電阻？
用CR會更不準, 其實以一般電子負載在CV Model 會較為接近LED, 為何?
因?yàn)長ED有一個特性, 假設1W led , 額定350mA , Vf 3.2V- 3.6V max Current =700mA Peak Current 800mA
則, 當電流施加於LED兩端, 電流越大VF越高, 假設定電流點給350mA , 此時VF為3.4V, 2; 當電流降為320mA
可能VF為3.3V, 升到500mA, VF可能3.46V.....
這時你以目前這臺電源施加到LED兩端, 定電流為3.7A, 則LED的VF會自動的調節在3.7A那一個電壓.....
所以CV為模擬LED最低VF那一段, CC只看LED橫流那一段, 致於CR, 因?yàn)長ED電壓屬非線性, 所以你很難算阻值, 阻值太小一下就當?shù)袅?........
其時你在CC Model 看到的電流, 用CV Model 設在電流點, 那就可以確定其電流....
評估一臺LED Power 是讓他在最大功率點時, 看電流的偏移度, 就是3.7A 操到有溫度時, 3.7A的變化,
因?yàn)長ED在點亮後, VF會隨溫度上升而下降, 當VF下降時, 則電流點會不同, 所以你的電源電流偏移度常態是5%
有要求大概是3%, 看會不會變....至於漣波, 要裝LED才會準, 用儀器連波都很低, 裝了LED後連波會拉上來.....
好的，明確可以用CC Model最大載能力。
其次，關于電流偏移度，這點看來還是要CV或?qū)Ｓ秘?fù)載才能看到3.7A的偏移。
另疑問，紋波電流那是必須用LED測才準確嗎，專用負載是否可？
Juntion,不好意思，已理解是負載的問題，周六也用電流探頭看到流入負載的電流波形是斷續的，負載問題，并且也謹慎地查看過電源是不可能斷續輸出的。
當然電源不可能斷續, 斷續那POWER就掛啦..圖只是跟你說明原因, 因?yàn)榛胤邓俣汝P(guān)係
所以讓你的" 平均電流"定在某一個值才會這樣.....
這種若做動態則Over Shoot 與 Under Shoot 會很差, 問題是, LED不會有動態, 因?yàn)橐婚_機就是滿載..

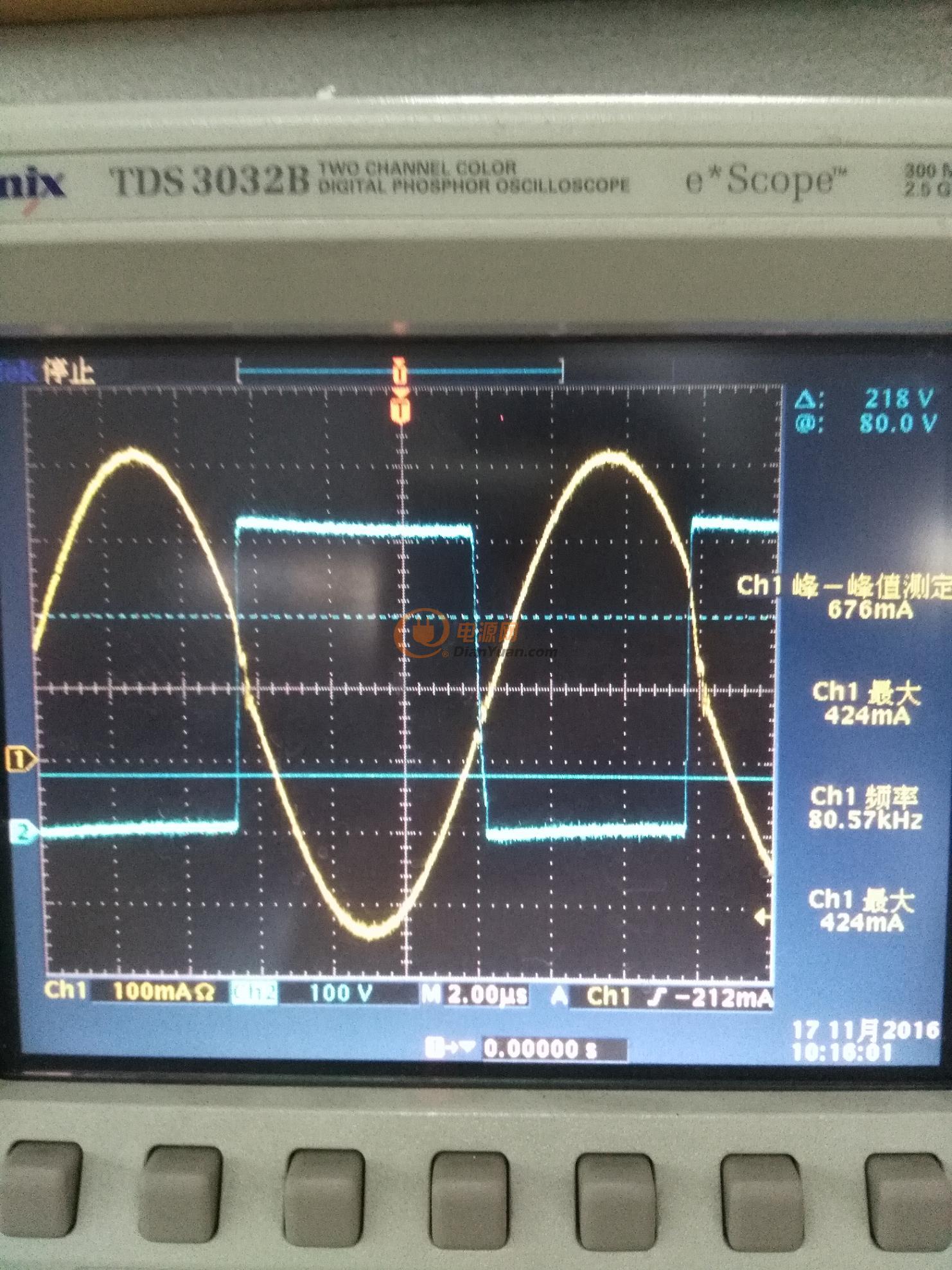

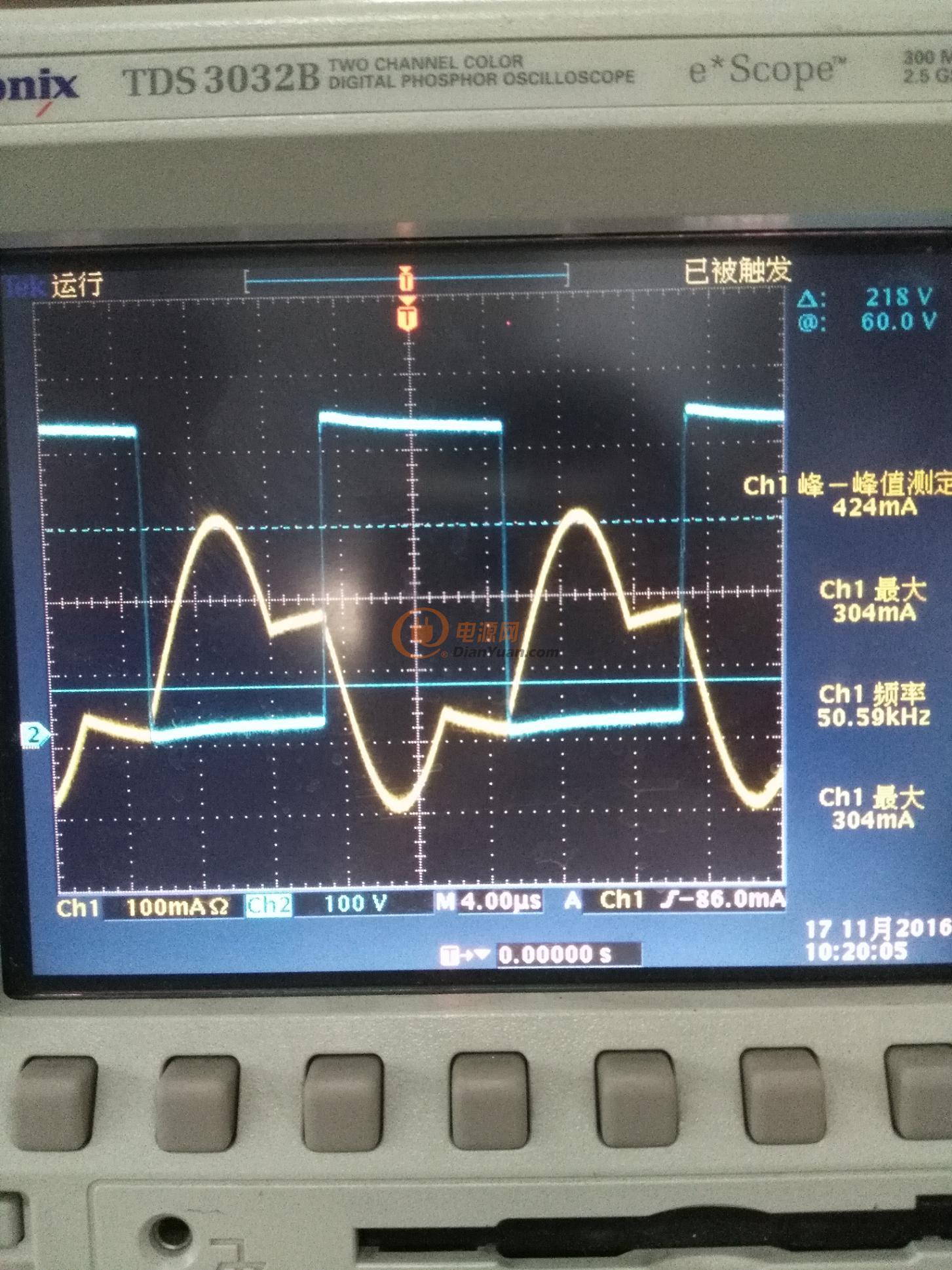

感謝Ruohan的幫助，你精通LLC。那么請就上面幾個波形來說，都在相應有負載下持續工作，是否都是安全的。其中只有一個是在諧振點上，其它的應該是偏離的。那么請問，其它的波形其工作在LLC諧振圖的那個區域，是否安全。
