SG3525加驅動變壓器輸出波形失真

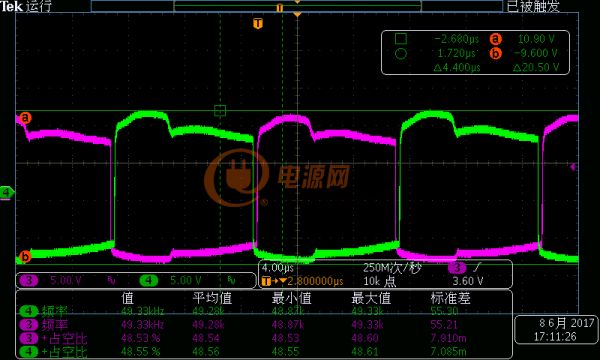

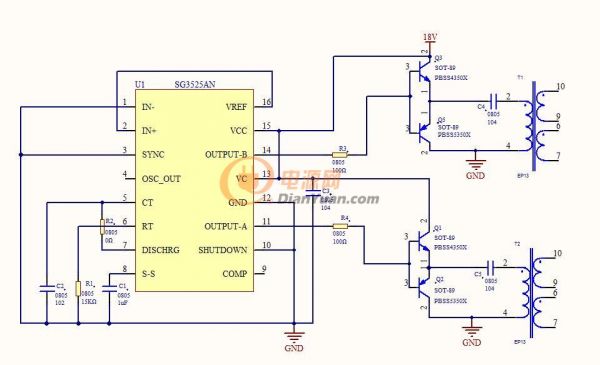

電路圖和驅動變壓器2腳波形如圖，波形有一個高凸的臺階是怎么回事，各位前輩幫忙想辦法解決一下，變壓器EP13 20.20.20

QQ截圖20170614121131

tek00002

全部回復(18)
正序查看
倒序查看
2017-06-14 14:03
各位幫忙看看
0
回復
2017-06-15 11:25
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.15119.cn/bbs/classic/
0
回復
2017-06-15 15:41
@秋末小兵
各位幫忙看看
在兩組圖騰柱推動端104電容加一顆10幾R(shí)的電阻就好了.....
0
回復
2017-06-15 15:42
@juntion
在兩組圖騰柱推動端104電容加一顆10幾R(shí)的電阻就好了.....
是串聯在一起, 就是R串C...不是並聯....
0
回復
2017-06-16 15:39
@juntion
是串聯在一起,就是R串C...不是並聯....

版主您好！您的意思是把R3 R4改成10歐然后在串個電容到驅動管基極，這樣試了還是一樣

0
回復
2017-06-16 16:10
@秋末小兵
版主您好！您的意思是把R3R4改成10歐然后在串個電容到驅動管基極，這樣試了還是一樣[圖片]

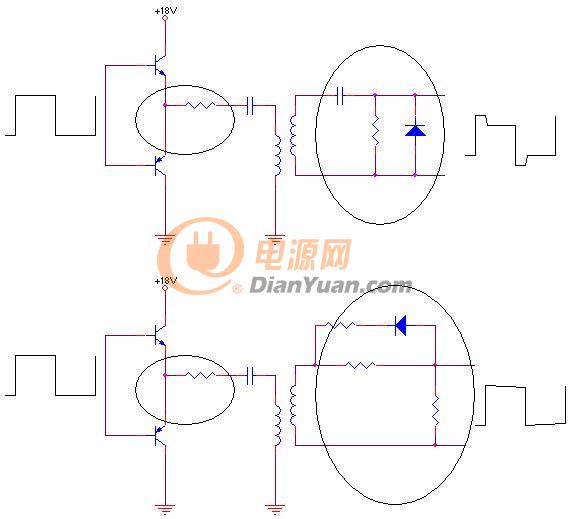

像這樣, 輸出接法有差:

0
回復
2017-06-16 16:47
@juntion
像這樣,輸出接法有差:[圖片]

下面那個圖反并的二極管是加速關斷用的，對改善這個臺階的問題有用嗎？我稍后試一下，謝謝

0
回復
2017-06-16 17:35
@juntion
像這樣,輸出接法有差:[圖片]

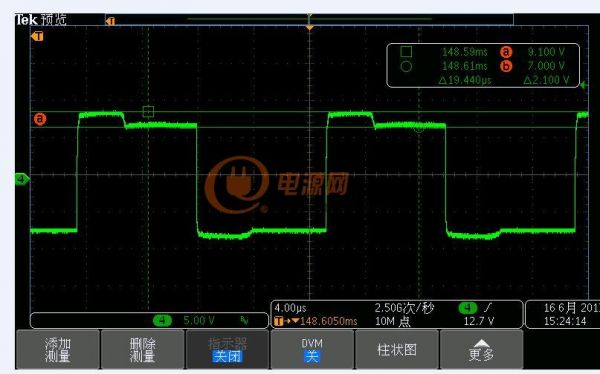

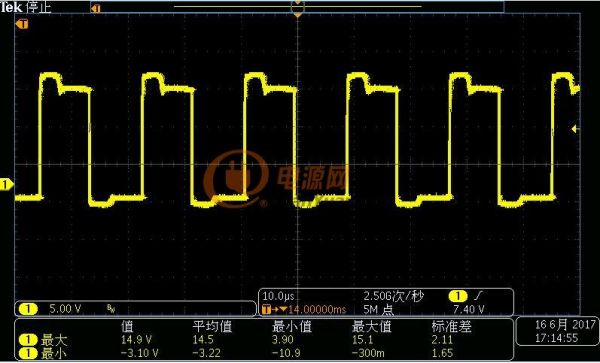

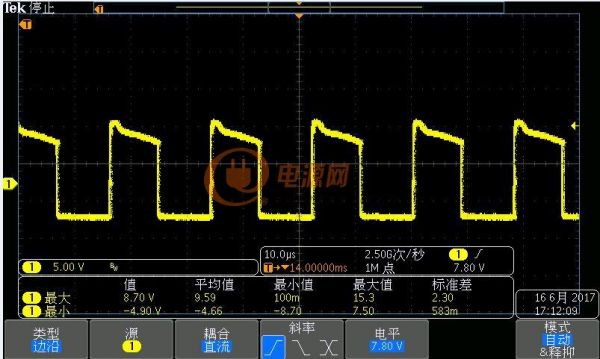

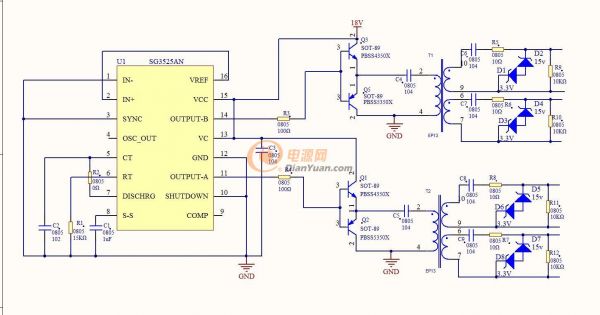

我現在的輸出電路是這樣的，輸出峰值可達15V,如波形1，按照您的第二種電路試了下（保留了15V和3.3V穩壓管），波形是改善了，但輸出正半周只有8.7V如波形2 這個電壓去驅動MOS應該不理想

波形1

波形2

原理圖

0
回復
2017-06-16 17:41
@juntion
像這樣,輸出接法有差:[圖片]
不過出現臺階的波形是接了驅動變壓器才有的，如果不接驅動變壓器測試圖騰柱輸出端的波形是非常理想的方波
0
回復
2017-06-16 17:45
@秋末小兵
我現在的輸出電路是這樣的，輸出峰值可達15V,如波形1，按照您的第二種電路試了下（保留了15V和3.3V穩壓管），波形是改善了，但輸出正半周只有8.7V如波形2這個電壓去驅動MOS應該不理想波形1[圖片]波形2[圖片]原理圖[圖片]
第二個電路沒經過電容, 不可以加穩壓管..要加只能加單向不可以加雙相
0
回復
2017-06-16 17:50
@秋末小兵
不過出現臺階的波形是接了驅動變壓器才有的，如果不接驅動變壓器測試圖騰柱輸出端的波形是非常理想的方波

如果以你那電路, 電容所串電阻可以拿掉, 穩壓管像我劃地一圖一樣把二極體換成穩壓管, 做單向不要雙相

穩壓管目的是正向防止超過, 負向藉由二極體為同向?qū)ㄡ岙a(chǎn)生一個約負0.7電壓, 將MOS管加速放電.....

0
回復
2017-06-16 17:57
@juntion
第二個電路沒經過電容,不可以加穩壓管..要加只能加單向不可以加雙相
第二個圖不加電容和穩壓管波形和六樓一樣，正半周峰值不足9V，
0
回復
2017-06-16 18:01
@juntion
如果以你那電路,電容所串電阻可以拿掉,穩壓管像我劃地一圖一樣把二極體換成穩壓管,做單向不要雙相穩壓管目的是正向防止超過,負向藉由二極體為同向?qū)ㄡ岙a(chǎn)生一個約負0.7電壓,將MOS管加速放電.....
嗯 電阻已經拿掉，我現在糾結的問題是波形出現的那個臺階，想把那個臺階去掉，不知道有沒有必要
0
回復
2017-06-16 18:13
@秋末小兵
嗯電阻已經拿掉，我現在糾結的問題是波形出現的那個臺階，想把那個臺階去掉，不知道有沒有必要

那個臺階是正常的, 但你原始臺階後有幅度是不對的, 因?yàn)橐麄€(gè)式平面.....

推動端只要超過Vth , 則功率管就導通, 管你上方是圓的方的三角的, 都無所謂, 下方Off後, 負壓會加速關斷, 因?yàn)橄陆稻壷灰挽禫th(min) 後, 功率管就會關斷...............

重點是: 上升緣與下降緣不可有太大斜率, 因?yàn)樘笮甭蕰?huì)導致功率管交換損失變大.......

1
回復
2017-06-19 09:25
@juntion
那個臺階是正常的,但你原始臺階後有幅度是不對的,因?yàn)橐麄€(gè)式平面.....推動端只要超過Vth,則功率管就導通,管你上方是圓的方的三角的,都無所謂,下方Off後,負壓會加速關斷,因?yàn)橄陆稻壷灰挽禫th(min)後,功率管就會關斷...............重點是:上升緣與下降緣不可有太大斜率,因?yàn)樘笮甭蕰?huì)導致功率管交換損失變大.......
多謝版主指點，待變壓器回來我在繼續調試看！
0
回復
anquanyuan
LV.1
17
2020-10-14 21:23
@電源網-fqd
恭喜被添加到社區經典圖庫，并獲得1積分http://www.15119.cn/bbs/classic/
我也碰到這個問題，經變壓器后方波有一個臺，試了好多種方法均未徹底解決，不知這個臺是如何產生的，能不能消除，等待老師分析成因并解決。
0
回復
dy-MLnXjkI3
LV.1
18
2024-07-17 14:07

這問題后來怎么解決了各位老鐵？

0
回復
hypower
LV.7
19
2024-07-25 21:17

減小RT阻值，提高工作頻率，可以改善波形

0
回復
