有沒有高手過來指點一點！

是做吸收用的。

你好，能不能說得詳細一點，我不加好像也沒什么問題！

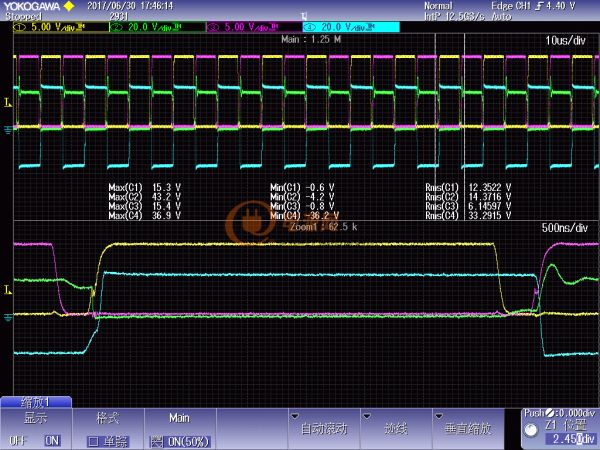

測試出現上圖波形，不理解死區S2管電壓波形怎么是這樣的，向大家求助。

CH1：S2管驅動  CH2：S2管電壓應力  CH3：S1管驅動  CH4：副邊繞組電壓（同名端為正）

就相當于MOS的DS并上RC，用于吸收開關尖峰，你可以試加與不加時的VDS電壓波形，看尖峰

有沒有高手幫忙解答一下！

你指的是哪里不正常？是VDS尖峰？

把示波器時間拉開一點看看。

CH1通道是S2管的驅動電壓，CH2通道是S2管的Vds電壓應力，我覺得不正常的是S2的驅動關斷了，為什么它的電壓應力還保持在0V，它不應該在驅動關斷的時候上升為2Vin嗎？麻煩指點一下

看波形不是上升了嗎？周期顯示太小了，所以叫你把時間軸放大點來看看。 死區時應力大概應為Vin，VDS尖峰高是漏感引起。

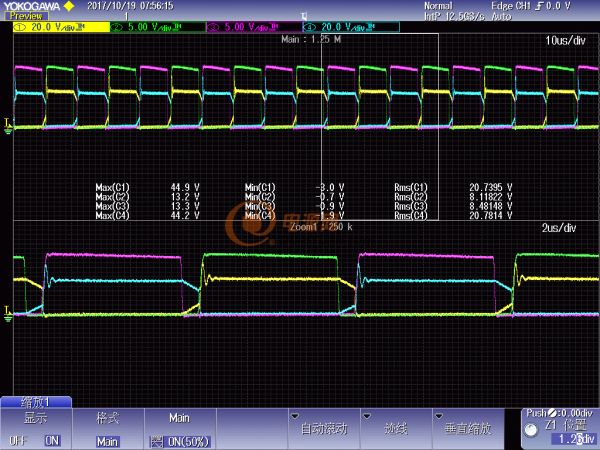

我再上傳一個新的測試圖片，CH1：S1的Vds  CH2：S2驅動Vge  CH3：S1驅動Vge  CH4：S2的Vds

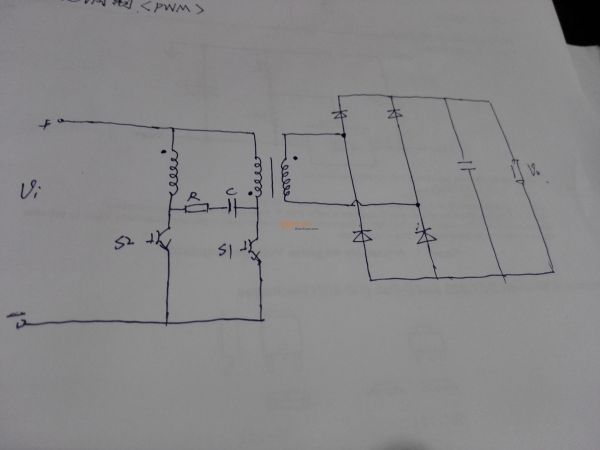

版主你可能搞錯了，我的拓?fù)鋱D在最上面，我的推挽是一個開環的電路，輸出是沒有電感的，副邊繞組也是沒有中心抽頭的。那么它在死區的Vds應力自然不是Vin，所以我的問題是驅動Vge關斷了，它的應力Vds不是變?yōu)?Vin,而是緩慢上升（在死區時間那一段）。

死區時間內的波形是漏感和MOS管寄生電容諧振的波形。

初級兩線圈如果采用雙線并繞耦合比較好的話可以不加RC吸收電路，上述波形既是未加RC吸收電路。

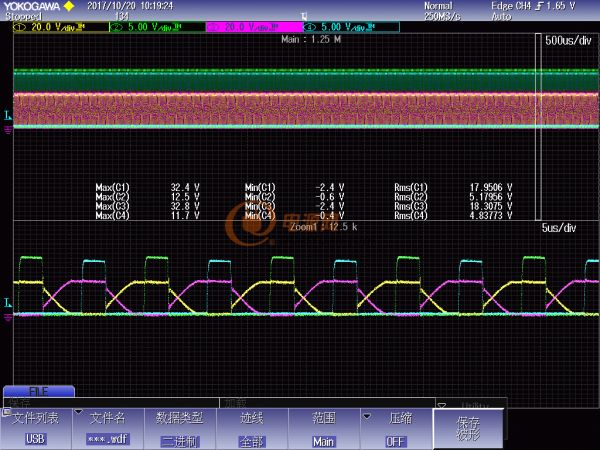

變壓器初級兩線圈是使用雙線并繞的繞線方式，測試漏感值為3uH，MOS管兩端是加有RC吸收電路的。我使用理想變壓器模型分析發現是沒有辦法出現上述波形，所以可能是你說的是變壓器漏感引起了上述波形，但是你能不能仔細分析一下這個過程。另外再附上減小占空比的測試波形以供分析。

CH1：S1的Vds  CH2：S2的Vge  CH3:S2的Vds  CH4：S1的Vge

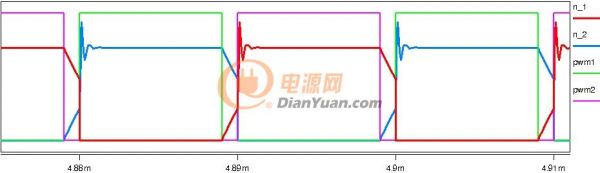

理想變壓器的電感量是無窮大的，仿真時要在理想變壓器旁并聯一個電感（勵磁電感）來接近真實變壓器。死區內的波形諧振頻率比較低經分析應當是勵磁電感和MOS管的寄生電容發生了諧振。

我用的參數，開關頻率50Khz，勵磁電感10mH，寄生電容300pF，你可以試一下。

吸收電路
