單片機一上電就燈亮

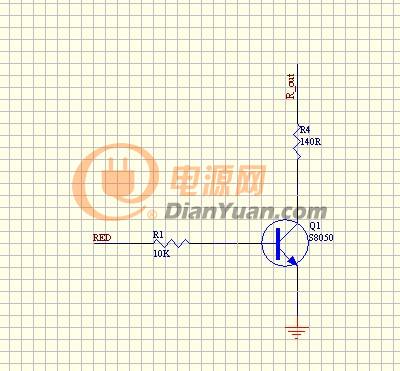

各位大俠幫分析一下,RED是單片機輸出引腳,R_out連接LED,現在的問題是前面一上電燈就亮,是什么原因,幫忙分析一下,感謝

NPN

全部回復(13)
正序查看
倒序查看
wpcily
LV.6
2
2017-07-17 09:01
肯定是RED腳出信號,才可能觸發導通啊,否則開關漏電流太大?
0
回復
szhonly
LV.3
3
2017-07-17 09:35
@wpcily
肯定是RED腳出信號,才可能觸發導通啊,否則開關漏電流太大?
是軟件的問題吧,應該!
0
回復
2017-07-17 10:51
本帖已入選每日一問活動中,活動詳情戳:

http://www.15119.cn/bbs/1547220.html
0
回復
于豆豆
LV.4
5
2017-07-17 10:51
啥單片機?51的   復位后IO是高電平,燈肯定亮。
0
回復
x1995418
LV.8
6
2017-07-17 10:51
@wpcily
肯定是RED腳出信號,才可能觸發導通啊,否則開關漏電流太大?
說明單片機RED引腳輸出高電平了,結合手冊檢查下是不是沒配置好。
0
回復
2017-07-17 10:55

軟件上去做修正

RED默認要為低電平

0
回復
2017-07-17 11:41
@zz052025
軟件上去做修正RED默認要為低電平
三極管8050是NPN型,基極為高電平時,三極管集電極和發射極導通,所以LED點亮,你這個LED亮的原因就是單片機口輸出為高電平了。
0
回復
szhonly
LV.3
9
2017-07-17 11:55
@fifasanguo
三極管8050是NPN型,基極為高電平時,三極管集電極和發射極導通,所以LED點亮,你這個LED亮的原因就是單片機口輸出為高電平了。
是的,軟件要改一下,一上電要讓引腳輸出低電平就好了
0
回復
hmy123456
LV.6
10
2017-07-17 12:11
@szhonly
是的,軟件要改一下,一上電要讓引腳輸出低電平就好了
單片機默認的是上拉,改下IO設置
0
回復
2017-07-17 14:35

第一,red連接的IO口 軟件上處理一下 IO口為帶上拉 然后輸出低

第二,R1后面再接一個電阻下拉  R1不應該為這么大1K-5.1K都可以 下拉電阻10K

然后再試試  軟件上如果處理好了 就不需要外接下拉電阻

0
回復
2017-07-17 16:38
樓豬,如有出現了滿意回復,記得設置最佳回復哦~~~
0
回復
x1995418
LV.8
13
2017-07-17 17:58
@xiaoxiong1988
第一,red連接的IO口軟件上處理一下IO口為帶上拉然后輸出低第二,R1后面再接一個電阻下拉 R1不應該為這么大1K-5.1K都可以下拉電阻10K然后再試試 軟件上如果處理好了就不需要外接下拉電阻
R1限流電阻,一般為1K,接個下拉電阻,放置電平誤觸發,
0
回復
2017-07-18 06:39
@電源網-璐璐
樓豬,如有出現了滿意回復,記得設置最佳回復哦~~~
樓上說的有道理,上點就亮,肯定是輸出高電平,三極管導通,LED亮了,但是在程序中沒有刷新輸出端口的指令嗎?如果是有這樣的指令,LED是亮一下就滅,則就是IO端口配置的問題,IO口錯誤設置為上電輸出高電平,端口刷新后就滅了,如果是程序中有刷新輸出端口的指令,而實際表現為LED一直常亮,則不是端口設置的問題,有可能是硬件的問題,比如單片機的這個IO口壞了,一直輸出高電平。單片機程序中,剛開始的初始化中,編程者都要對IO端口控制寄存器進行設置,你是這樣的編程的嗎?
