我用的時ir公司的
irfp460
請問用這個管子做過全橋的48v電源最大功率輸出多少啊?
我怎么1000w時還可以,加大一點怎么就炸管子呢.

你的反饋環路里面有部分不正常,要不就是你的變壓器原邊的有問題,你先查一下你的反饋環路正常不正常

請問高手
原來沒有壞以前怎么可以用那啊?
我也感覺那里壞了啊?
請問您有沒有聯系方式啊?

你所為說得反饋環是不是電壓反饋環啊
從輸出電壓引過來的
經過分壓給片子的反相輸入端
量過電壓了
正相端電壓3.9v
反相端3.5v
但是就是不進行脈寬調整啊
請問為什么啊?

誰有類似方面的調試經驗
說出來分享一下
謝謝
或是用過此管子知道問題的所在啊
我都快愁死了
本來打算要裝機用的
讓我今天以鼓搗
壞了啊
還沒有弄好呢啊

請問高手
我得電源變壓器不可能壞的
問過廠家的
但是就是覺得反饋是不是有問題
還是諧振電容有問題

這么多人看怎么就沒有人指點吶

你這不是已經找到原因了嗎,你的OP-amp正反輸入不相等,運方成了比較器了,脈寬肯定不能調整咯,看看你的補償電容和電阻是不是有壞掉的東西.

他的東西的毛病在反饋環路上面,

把圖與變壓器參數貼上來.

大哥我沒有辦法傳啊
我得意思就是問問大家調試中碰到過類似的問題怎么解決啊》
我參考一下啊
變壓器是定做的參數不知道啊

你去檢查一下反饋環路上面有否損壞

有可能是隱藏性的故障,要不就是有干擾

你好
剛才我試過了
把反饋電路上的電阻電容換了
還是不幸啊

隱藏性的故障是指什么吶?

應該是CURRENT SENSE上(原邊的過流保護)的元件壞了,你用的是互感器吧?

測試下全橋四個管子的驅動看還有沒有?

你的機子空載的時候電壓還是對的,那就說明你的反饋控制電路是沒問題的,而帶載電壓就往下掉是不是因為占空比展不開原邊提供不了那么多能量所以才下掉的呢!

你說的有可能.

你用了幾只460?

你還要看看你的芯片是否正常,其他的電流檢測,或者電壓檢測時候的放大器一類的有沒有有損壞的引起的大電流的時候的失調

搞不明白哪里壞了,就得新插塊板子了.

but you must know where is the error point

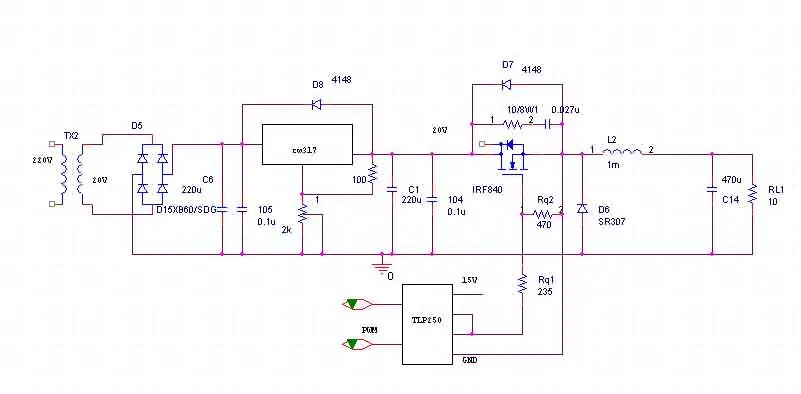

大哥你好,你幫我看看我的這個電路圖,我剛開始作這個東西,buck變換器．我試驗的頻率20k ,占空比0.5,先作的開環,怎么mos管熱的那么厲害啊,時間議場還燒管子．幫我分析以下,謝謝!!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1283131179463767.jpg');}" onmousewheel="return imgzoom(this);">

大哥你打開另存以下就可以看清楚圖了,謝謝

你是低壓輸出,為什么要用IRF840這樣的管子呢?
Rq1太大(10-50 ohm)
Rq2太小(1k-10k ohm)
D7沒什么用,MOSFET畫的很怪異
既然用了buck,為什么前面還要加個Linear 的317?
這么小功率的東西沒必要用TLP250,貴而且速度慢

大哥你好,小弟我第一次作這樣的試驗,你可以給我推薦一些主要的器件嗎?我最終實現dsp閉環控制,317為了實現電壓可調,我可能需要幾組參數來試驗,比如我選擇把10V 1A作好了,我希望在原來的電路上面輸入電壓突增,看看負載壓降情況等．

大哥你好,謝謝你的回復．我第一次作這方面的試驗,我最終目的是dsp電流型雙歡智能控制,大哥你希望你給我介紹一些關鍵的元器件選擇．我用cw317是為了實現直流電壓可調,為試驗帶來方便,我的參數可能要變化,我最終希望設計一個30w 6A的一個dsp控制的智能電源．希望你給我多多指導以下,謝謝
