做個80W的反激電源MOS的DS波形

做個80W的反激電源MOS的DS波形.第二張是MOS的G極驅動波形這樣對么?

全部回復(14)
正序查看
倒序查看
hotsps
LV.7
2
2004-12-01 18:01
你這是輕載波形吧,比較正常
0
回復
xiaoling
LV.5
3
2004-12-01 18:13
@hotsps
你這是輕載波形吧,比較正常
是滿載的波形
0
回復
hotsps
LV.7
4
2004-12-01 18:22
@xiaoling
是滿載的波形
不連續狀態太嚴重了,可以把電感量加大點
0
回復
xiaoling
LV.5
5
2004-12-01 18:29
@hotsps
不連續狀態太嚴重了,可以把電感量加大點
呵呵^^^^是的.我也這樣想.可改后又怕飽和了.
0
回復
nkf898
LV.5
6
2004-12-01 20:00
你的變壓器漏感太在,容易損壞MOS管.
0
回復
xiaoling
LV.5
7
2004-12-02 08:22
@nkf898
你的變壓器漏感太在,容易損壞MOS管.
十分感謝各位.我的變壓器也是用所謂的三明治加工方法.為什么還這么大漏感呢?
0
回復
2004-12-02 08:34
@xiaoling
十分感謝各位.我的變壓器也是用所謂的三明治加工方法.為什么還這么大漏感呢?
1.改善吸收網絡參數,使吸收更有效
2.設法減小引線電感
3.適當增大變壓器原邊電感,使電源滿載時的波形剛好為方波或只有半個周期的震蕩
0
回復
xiaoling
LV.5
9
2004-12-02 08:42
@易揚電子
1.改善吸收網絡參數,使吸收更有效2.設法減小引線電感3.適當增大變壓器原邊電感,使電源滿載時的波形剛好為方波或只有半個周期的震蕩
先謝過.我不明白MOS的G極驅動波形為什么有一些正玄波的東西.
0
回復
2004-12-02 09:01
@xiaoling
先謝過.我不明白MOS的G極驅動波形為什么有一些正玄波的東西.
1.電流不連續導致的震蕩,該震蕩導致地線電位波動,從而引起驅動波形上有波動
2.驅動的回零線應與功率地分開
0
回復
xiaoling
LV.5
11
2004-12-02 09:12
@易揚電子
1.電流不連續導致的震蕩,該震蕩導致地線電位波動,從而引起驅動波形上有波動2.驅動的回零線應與功率地分開

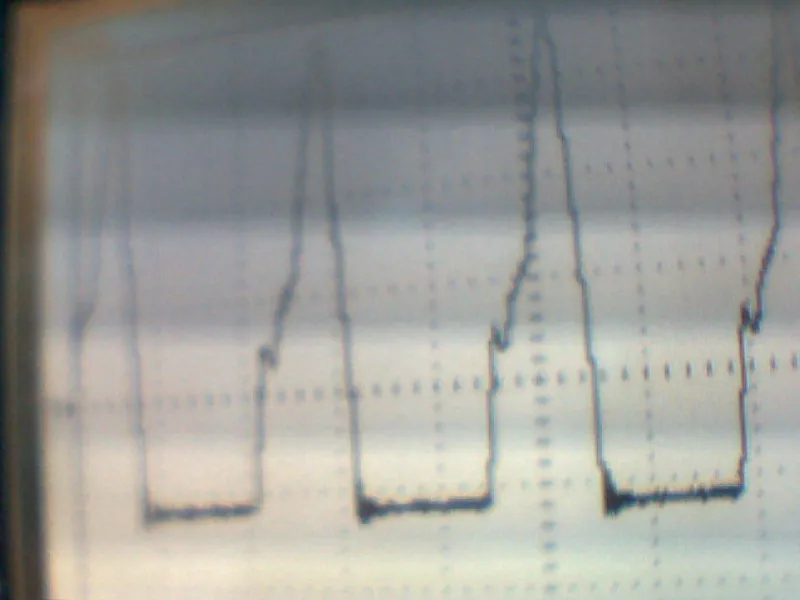

呵呵^^^學問有這么多啦.這張是RCC的驅動波形.有什么問題么?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1101949873.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2004-12-02 09:19
@xiaoling
呵呵^^^學問有這么多啦.這張是RCC的驅動波形.有什么問題么?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/24/1101949873.jpg');}"onmousewheel="returnimgzoom(this);">
明確你的問題
0
回復
xiaoling
LV.5
13
2004-12-02 09:38
@易揚電子
明確你的問題
這張是RCC 的MOS的DS波形


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1101951467.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
xiaoling
LV.5
14
2004-12-02 09:46
@xiaoling
這張是RCC的MOS的DS波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/24/1101951467.jpg');}"onmousewheel="returnimgzoom(this);">
我現在的問題是我的MOS很熱.100度了.
0
回復
2004-12-02 10:02
@xiaoling
我現在的問題是我的MOS很熱.100度了.
1.驅動應是方波
2.環路震蕩
3.調整反饋參數
0
