PCB中線寬通過的最大電流
1mil線寬通過的最大電流多少A啊?以前看到過,現在記不得了,那位提醒一下?剛看到一篇文章說1mil線寬允許的最大電流為1A,感覺是不是大了啊?
全部回復(34)
正序查看
倒序查看
1MIL的PCB走線要看工廠的加工能力了,通流量有工具可以計算. 14381233662273.rar
0
回復
@江湖電源
關注

0
回復
@zgh.dyj
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/257471250230140.jpg');}"onmousewheel="returnimgzoom(this);">

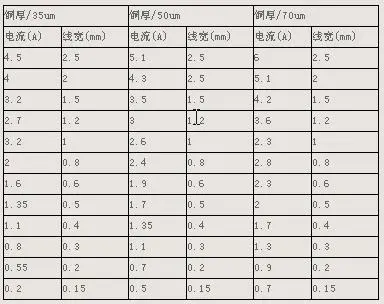

表格中所列出的承載值是在常溫25度下的最大能夠承受的電流承載值,在實際設計中還要考慮各種環境、制造工藝、板材工藝、板材質量等等各種因素,在實際設計中,每條導線還會受到焊盤和過孔的影響.如焊盤有較多的線段,在過錫后,焊盤那段的電流承載值就會大大增加了,有很多時候看到一些大電流板中焊盤與焊盤之間某段線路被燒毀.所以往往我們?cè)谧龃箅娏靼宓臅r(shí)候都是要二次燙錫,但是二次燙錫會產生很多不利影響,比如助焊劑的清潔,因二次燙錫產生的毛刺會導致線間放電啊,燙錫不均勻產生的線路燒毀啊等等....
還有就是誰知道焊盤和過孔孔徑每平方毫米對線路的承載值影響的計算公式,麻煩貼出來大家共同學習
還有就是誰知道焊盤和過孔孔徑每平方毫米對線路的承載值影響的計算公式,麻煩貼出來大家共同學習
0
回復
@zgh.dyj
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/257471250230140.jpg');}"onmousewheel="returnimgzoom(this);">
好人啊!
