小談一下雙向可控硅(有圖)

請看圖

全部回復(6)

只看樓主

正序查看

倒序查看

wildmonkey

LV.5

2007-05-23 14:55

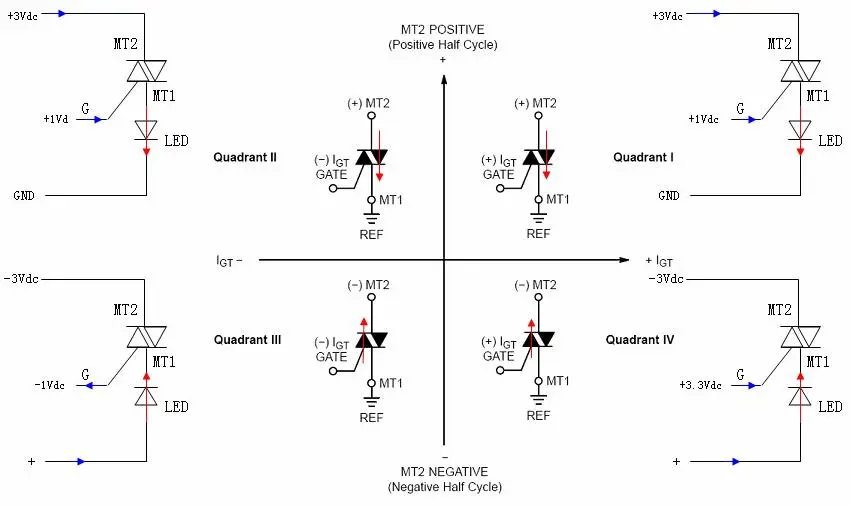

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/904651179903347.jpg');}" onmousewheel="return imgzoom(this);">

回復

power東

LV.4

2007-05-23 15:08

@wildmonkey

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/904651179903347.jpg');}"onmousewheel="returnimgzoom(this);">

問個簡單的問題,可控硅主要用在什么場合啊??

回復

wildmonkey

LV.5

2007-05-23 16:12

@power東

問個簡單的問題,可控硅主要用在什么場合啊??

可以用于變頻(空調), 調光(臺燈)、調速(電機,比如洗衣機)等.主要用在這些方面.

回復

wildmonkey

LV.5

2008-05-08 20:50

@wildmonkey

可以用于變頻(空調),調光(臺燈)、調速(電機,比如洗衣機)等.主要用在這些方面.

這可是我的實驗結果啊.和資料上的結論完全一致.怎么沒有人頂呢?

回復

tc08

LV.2

2008-05-21 16:35

@wildmonkey

你要說的可雙向可控硅的象限問題吧?
其實這很簡單,就是明白:X軸代表觸發電流IGT,Y軸代表TRIAC的遠端T2.記住一點:電流的方向,從可控硅流出是負,流入是正.如I象限:T2為正,就是說電流流入T2端,IGT為正,就是說電流流入門極.同理T2為負,IGT為負則是III象限.
同時指出一個錯誤,LZ的試驗肯定是針對4Q工藝的TRIAC的來做,如果采用3Q工藝,你第一4個圖的LED就不會亮了.
