ZX7-500炸IGBT管!!!
半橋結構,測得初級電流波形和T2上電壓波形如下;
全部回復(23)
正序查看
倒序查看
輸出300A/32V時的初級電流波形如下;
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1654371180144963.bmp');}" onmousewheel="return imgzoom(this);">

0
回復
@taishan2
輸出300A/32V時的初級電流波形如下;[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1654371180144963.bmp');}"onmousewheel="returnimgzoom(this);">
輸出300A/32V時T2管上的電壓波形;
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1654371180145239.bmp');}" onmousewheel="return imgzoom(this);">

0
回復
@taishan2
輸出300A/32V時T2管上的電壓波形;[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1654371180145239.bmp');}"onmousewheel="returnimgzoom(this);">
急呀!那位兄臺幫忙看看呀!不甚感激!
0
回復
@taishan2
輸出300A/32V時T2管上的電壓波形;[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1654371180145239.bmp');}"onmousewheel="returnimgzoom(this);">
你整流用的是什么?是二次輸出有問題.
0
回復
@taishan2
輸出300A/32V時T2管上的電壓波形;[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1654371180145239.bmp');}"onmousewheel="returnimgzoom(this);">
高壓整流后加共模電感,高壓IGBT正負端加RCD吸收,主變壓器初級加RC吸收(R=18,C=472)X3,不用多想,保你成功!
0
回復
@taishan2
大俠您終于出現了,我很佩服您!我一直很關注您的帖子.吸收電路改過了,但效果不明顯,在IGBT的正負端也加了一個20uF的電容,但效果還不滿意,主變已經做了20臺,報廢不太現實,在不報廢主變的前提下,只有通過改變其他參數來解決,大俠你有高見嗎?
談不上大俠,本人只不過是一個技術員而已,都是戰斗在第一線的,總有這樣那樣的問題讓人苦悶不堪.我沒做過采用半橋電路做手弧焊500A的機器,氬弧焊500A倒是用半橋做過.董萬華先生他們僅用一個電容去做吸收,不知道他們的電流波形怎樣,所以不敢判定是好還是一般,但本人絕對不會采用.我一般采用RCD回路,以前在兩個IGBT管上都加一個RCD,現在采用一個RCD放在正負兩端上,效果反而更好.其實13帖17帖說的都有道理,但具體電路才能具體分析,把一個數據說死,除非是神仙.
0
回復
@qianfengfs
高壓整流后加共模電感,高壓IGBT正負端加RCD吸收,主變壓器初級加RC吸收(R=18,C=472)X3,不用多想,保你成功!
我裝了臺焊機,哪位老師看看我的焊機波型有什么不好嗎!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1093401181564678.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1093401181564691.jpg');}" onmousewheel="return imgzoom(this);">

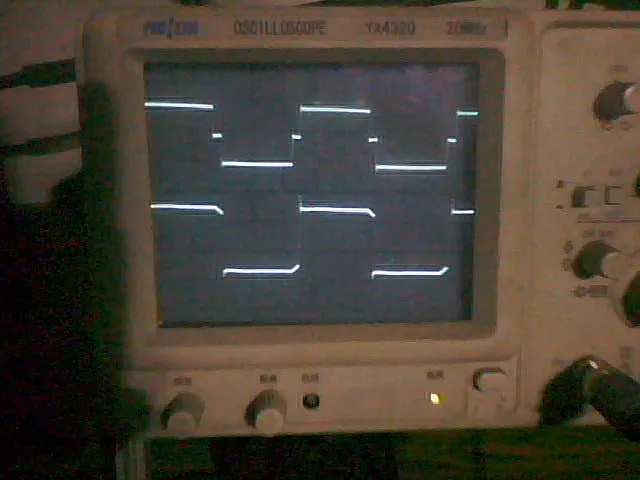

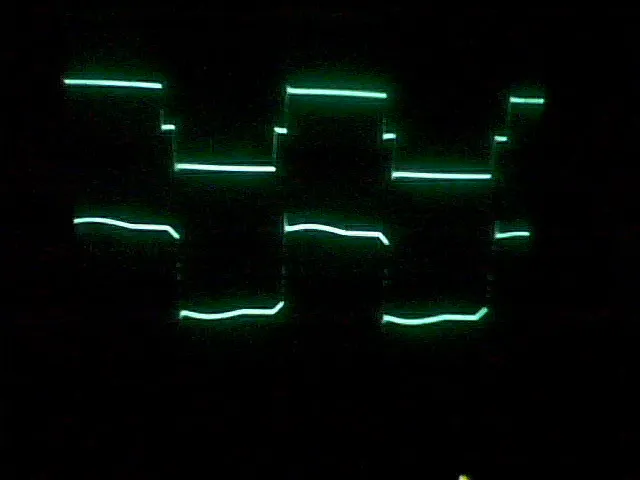

上面那個是沒有續流二極管的波型,下這個波型是加了續流二極管的波型,可是通電后不到2分鐘溫度就升到了43度(室溫34度,沒有加風機)


上面那個是沒有續流二極管的波型,下這個波型是加了續流二極管的波型,可是通電后不到2分鐘溫度就升到了43度(室溫34度,沒有加風機)
0
回復
@zongguoqing
我裝了臺焊機,哪位老師看看我的焊機波型有什么不好嗎![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1093401181564678.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1093401181564691.jpg');}"onmousewheel="returnimgzoom(this);">上面那個是沒有續流二極管的波型,下這個波型是加了續流二極管的波型,可是通電后不到2分鐘溫度就升到了43度(室溫34度,沒有加風機)
你這是空載波型..要不什么出問題的...
0
回復
@720527
你這是空載波型..要不什么出問題的...

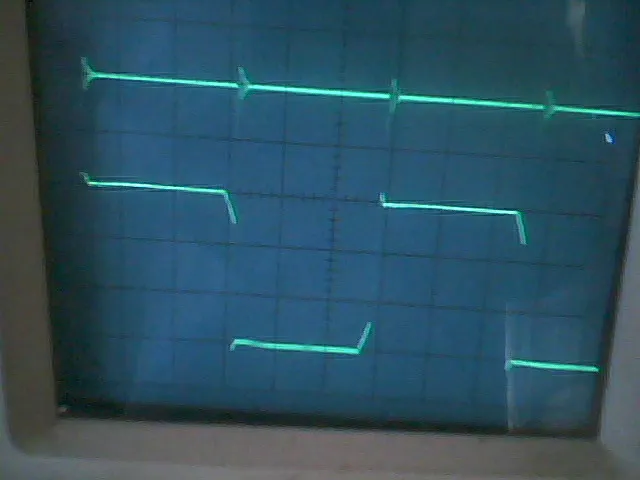

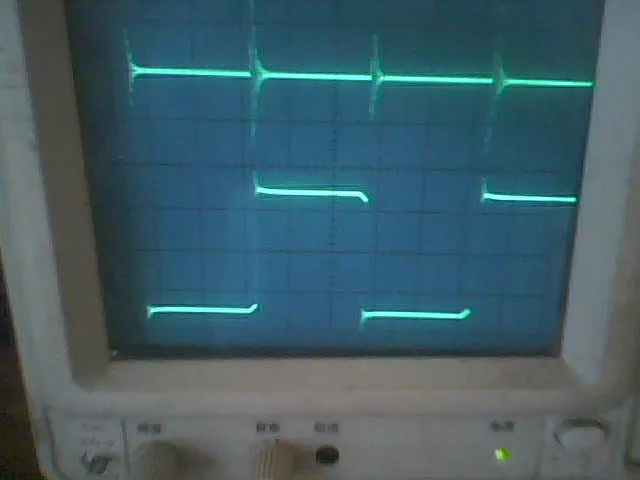

這個圖是放大后看到的,上面是在一次串電流環測的電流波型,正負半周峰值不一樣,是不是吸收電路沒有做好啊!
并且開通的時候有震蕩,有震蕩是不是因?yàn)槲沂窃谧鲈囼?yàn),所有的線都是隨意接的.
0
回復
@zongguoqing
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1093401181639097.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1093401181639123.jpg');}"onmousewheel="returnimgzoom(this);">這個圖是放大后看到的,上面是在一次串電流環測的電流波型,正負半周峰值不一樣,是不是吸收電路沒有做好啊! 并且開通的時候有震蕩,有震蕩是不是因?yàn)槲沂窃谧鲈囼?yàn),所有的線都是隨意接的.
上面的波型是不是我的共模電感沒有做好的原因啊,我的共模電感是拿個鐵心繞了幾十匝,所以輸入電流不隱引起的開關時震顫和輸入電流峰值增大了
0
回復
@zongguoqing
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1093401181639097.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1093401181639123.jpg');}"onmousewheel="returnimgzoom(this);">這個圖是放大后看到的,上面是在一次串電流環測的電流波型,正負半周峰值不一樣,是不是吸收電路沒有做好啊! 并且開通的時候有震蕩,有震蕩是不是因?yàn)槲沂窃谧鲈囼?yàn),所有的線都是隨意接的.
哪位朋友幫看下,為什么正負半周開通電流不一樣啊,同時在開通時有個小震蕩,上圖看不清,放大后能看到,我的主變是用納米晶制成的.
