最簡單的逆變器(更新)!

下面這個就是我剛剛做出來的逆變器,線路簡單,功率大小取決于變壓器及MOS管.還有線路圖.大家有興趣可以做來玩玩.

838901180940763.pdf
更新一下圖紙,加了個充電電路.但還是很簡單的.
838901181290339.pdf
全部回復(33)
正序查看
倒序查看
wz032472
LV.1
2
2007-06-04 17:12
看到了,用4011一樣.可用兩個4069把2,4角的方波信號變?yōu)槿遣?再變?yōu)檎也?
0
回復
hbzjcjw
LV.10
3
2007-06-04 18:03
用3525還要簡單
0
回復
lzhao
LV.3
4
2007-06-04 19:17
@wz032472
看到了,用4011一樣.可用兩個4069把2,4角的方波信號變?yōu)槿遣?再變?yōu)檎也?
你沒有仔細看我的貼子嗎??我那個PDF檔就是電路圖啊.
0
回復
lzhao
LV.3
5
2007-06-04 19:21
@hbzjcjw
用3525還要簡單
我都說了是最簡單的了,但是簡單中還有幾個因素的.
比用三極管振蕩穩定多了.功率大小可以自己調整.
頻率可以調整到50HZ或以上.
0
回復
boningren
LV.3
6
2007-06-04 20:15
簡單是簡單,但是效率不怎么高啊!有不是正弦波.玩玩可以....
0
回復
lzhao
LV.3
7
2007-06-04 22:12
@boningren
簡單是簡單,但是效率不怎么高啊!有不是正弦波.玩玩可以....
正弦波就沒有這么簡單了.哈哈,
0
回復
ccue
LV.2
8
2007-06-05 12:21
上個圖
0
回復
lzhao
LV.3
9
2007-06-05 21:10
@ccue
上個圖

我已經是第二次說明了,我的第一貼就已經有線路圖了.拜托你們看清楚好不好!

0
回復
wz032472
LV.1
10
2007-06-06 10:20
@lzhao
我已經是第二次說明了,我的第一貼就已經有線路圖了.拜托你們看清楚好不好!
可用兩個4069分別把2,4端的方波信號變?yōu)槿遣?再變?yōu)檎也纯?(積分電路)
0
回復
lzhao
LV.3
11
2007-06-06 10:58
@wz032472
可用兩個4069分別把2,4端的方波信號變?yōu)槿遣?再變?yōu)檎也纯?(積分電路)
理論上這個是行的通的,但是實際還需要測試才行.
0
回復
lzhao
LV.3
12
2007-06-07 22:44
@wz032472
可用兩個4069分別把2,4端的方波信號變?yōu)槿遣?再變?yōu)檎也纯?(積分電路)
兄弟,可否將電路發給我,lzhao85@163.com
或者直接貼上也行,
0
回復
wz032472
LV.1
13
2007-06-08 08:54
@lzhao
理論上這個是行的通的,但是實際還需要測試才行.
不是理論.而是實踐CD4069三個反相器串聯一組,用3300PF電容連接首尾兩端.第一個反相器前需加適當?shù)碾娮?第三個反相器與地之間接0.01UF電容防不必要的震蕩.
0
回復
241388
LV.5
14
2007-06-15 15:46
@wz032472
可用兩個4069分別把2,4端的方波信號變?yōu)槿遣?再變?yōu)檎也纯?(積分電路)
能提示下嗎?最好給個圖.
0
回復
2007-06-22 15:08
有圖嗎?借來用一下 謝謝
0
回復
shen63
LV.6
16
2007-06-26 17:03

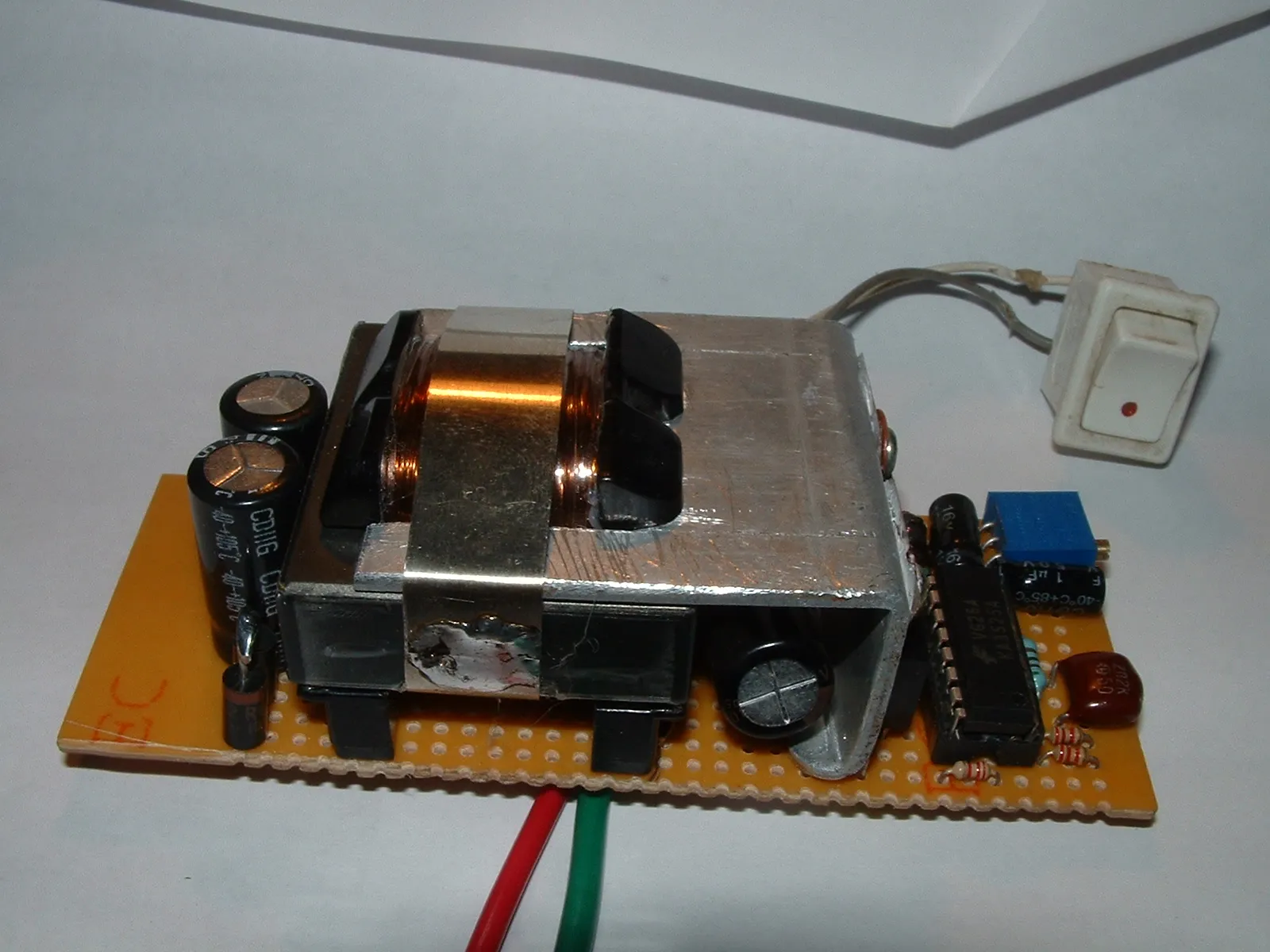

簡單嗎?我有更簡單的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1391601182848607.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
shen63
LV.6
17
2007-06-26 17:05
@shen63
簡單嗎?我有更簡單的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1391601182848607.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1391601182848731.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
shen63
LV.6
18
2007-06-26 17:19
@shen63
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1391601182848731.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1391601182849548.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
問題
LV.3
19
2007-06-27 13:15
用的是什么控制方法啊
0
回復
問題
LV.3
20
2007-06-27 13:26
哥們, 能不能給我列個器件清單及其價格!!嘿嘿 ,我也想做做.發到j(luò)avaese@163.COM     謝了
0
回復
2007-06-30 13:15
@shen63
簡單嗎?我有更簡單的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1391601182848607.jpg');}"onmousewheel="returnimgzoom(this);">
我有一臺多余電腦的電源、請問怎樣用這個電源的那些零件來做一臺打魚機?磁芯初級次級怎樣繞?兩個200伏470UF電容能用上嗎?
0
回復
326064025
LV.2
22
2007-07-01 21:44
@shen63
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1391601182849548.jpg');}"onmousewheel="returnimgzoom(this);">
兄弟  你的圖是間單 也減單了  給個全圖啊,你一直推從3525
我也想做做啊   326064025@qq.com謝謝了...
0
回復
hbzjcjw
LV.10
23
2007-07-01 22:25
@326064025
兄弟  你的圖是間單也減單了  給個全圖啊,你一直推從3525我也想做做啊  326064025@qq.com謝謝了...
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/907691183300256.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
meisida
LV.1
24
2007-07-11 14:58
請教lzhao老師:此電路中的變壓器能否改為小體積的鐵氧體磁芯?如果可行,電路要如何調整?能否做到MAX OUT:100W?
0
回復
a37085360
LV.4
25
2007-07-14 10:35
@meisida
請教lzhao老師:此電路中的變壓器能否改為小體積的鐵氧體磁芯?如果可行,電路要如何調整?能否做到MAXOUT:100W?
如果足一百瓦發光也發熱.
0
回復
a37085360
LV.4
26
2007-07-14 10:37
@meisida
請教lzhao老師:此電路中的變壓器能否改為小體積的鐵氧體磁芯?如果可行,電路要如何調整?能否做到MAXOUT:100W?
如果足一百瓦發光也發熱.
0
回復
326064025
LV.2
27
2007-07-15 21:09
請問變壓器的參數是怎樣的?
0
回復
lzhao
LV.3
28
2007-07-30 12:28
@meisida
請教lzhao老師:此電路中的變壓器能否改為小體積的鐵氧體磁芯?如果可行,電路要如何調整?能否做到MAXOUT:100W?
完全可以的,但是會比較熱.
0
回復
lzhao
LV.3
29
2007-07-30 12:30
@326064025
請問變壓器的參數是怎樣的?
你想要多大功率的話就按比率了,我這個是沒有定參數的.
你也可以買成品變壓器.
0
回復
lijianxian
LV.1
30
2008-07-10 19:20
@lzhao
你想要多大功率的話就按比率了,我這個是沒有定參數的.你也可以買成品變壓器.
各位兄臺好,本人想做個150W左右的逆變器,lzhao同志的簡單逆變器本人非常喜歡,想自己搞個玩玩,但不知道電子元件的具體型號和參數,購買元件和制作都有點困難,能否提供150W左右的逆變器電路圖和元件型號,小弟感激不盡!
0
回復
5528881b
LV.1
31
2008-07-11 16:53
@lijianxian
各位兄臺好,本人想做個150W左右的逆變器,lzhao同志的簡單逆變器本人非常喜歡,想自己搞個玩玩,但不知道電子元件的具體型號和參數,購買元件和制作都有點困難,能否提供150W左右的逆變器電路圖和元件型號,小弟感激不盡!
樓主你好,功率大點的有圖嗎,要最簡單的那種,我是電機上用的、方波就可以.

持續功率650w、能長時間使用、(12v轉220v)



ws169d1@sina.com

                  謝謝
