TOP250Y做的開關電源輸出電壓為何飄忽不定?

輸出電壓設計為60V,功率150W.
現出現如下問題:
1、電源輸出電壓在23V~45V變化.
2、斷開220V輸入電壓后,過幾秒后輸出電壓突然升高到56.7V,穩定5秒后電壓開始下落.

請問怎樣解決?

注:R7是可調的
全部回復(76)
正序查看
倒序查看
anycrying
LV.5
2
2007-06-22 12:12
你變壓器的同相端弄反了吧?你那個工作方式設計時應該是反激吧
0
回復
schaoge
LV.3
3
2007-06-22 12:39
@anycrying
你變壓器的同相端弄反了吧?你那個工作方式設計時應該是反激吧
變壓器的同相端板上沒有反,只是在圖上反了.是反激的
0
回復
anycrying
LV.5
4
2007-06-22 14:09
@schaoge
變壓器的同相端板上沒有反,只是在圖上反了.是反激的
變壓器參數怎么設計的呢?c和l點的電壓有多大呢?
0
回復
schaoge
LV.3
5
2007-06-22 14:22
@anycrying
變壓器參數怎么設計的呢?c和l點的電壓有多大呢?
用PI的軟件設計的,變壓器采用三明治繞法,初級第一部分9T(3股0.5mm的漆包線并繞)在最下層,第二層反饋繞組3T(單跟線),第三層次級繞組10T(3股0.5mm的漆包線并繞),最上層是初級第二部分10T(3股0.5mm的漆包線并繞).
請指教c和l點是指什么?謝謝!
0
回復
anycrying
LV.5
6
2007-06-22 15:14
@schaoge
用PI的軟件設計的,變壓器采用三明治繞法,初級第一部分9T(3股0.5mm的漆包線并繞)在最下層,第二層反饋繞組3T(單跟線),第三層次級繞組10T(3股0.5mm的漆包線并繞),最上層是初級第二部分10T(3股0.5mm的漆包線并繞).請指教c和l點是指什么?謝謝!
圖中top250的C和L腳電壓.磁芯是?
0
回復
schaoge
LV.3
7
2007-06-22 15:22
@anycrying
圖中top250的C和L腳電壓.磁芯是?
C是5.3V, 當斷開220V后,電壓為56.7V時C點是5.8V.
L是3V
磁心是ETD-34的鐵氧體
0
回復
schaoge
LV.3
8
2007-06-22 15:25
@anycrying
圖中top250的C和L腳電壓.磁芯是?
初級電感實測102uH(設計值是114+/-10%),漏感約<4uH
0
回復
anycrying
LV.5
9
2007-06-22 15:34
@schaoge
初級電感實測102uH(設計值是114+/-10%),漏感約
r2接光偶那個點的電壓有多大?及波形
0
回復
anycrying
LV.5
10
2007-06-22 15:39
@anycrying
r2接光偶那個點的電壓有多大?及波形
對了,431的最大電壓只能到36v,超過了你要加穩壓管.在圖中1或2或3的位置串入一個30V左右的穩壓管.
0
回復
anycrying
LV.5
11
2007-06-22 15:40
@anycrying
對了,431的最大電壓只能到36v,超過了你要加穩壓管.在圖中1或2或3的位置串入一個30V左右的穩壓管.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/343481182498008.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
schaoge
LV.3
12
2007-06-22 19:34
@anycrying
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/343481182498008.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝 anycrying 的指點,
按照你的方法,我在3處加了一只27V的穩壓二極管,并且把MBR20100換成BYV32E-200的快恢復二極管,通電調整R7,已經可以很好的穩壓在60V.
C的電壓為5.78V,R2輸出電壓21V好像不太正常一樣.
現在有另外一個問題:帶負載幾分鐘后,就沒有了輸出電壓.
0
回復
schaoge
LV.3
13
2007-06-22 19:43
@anycrying
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/343481182498008.jpg');}"onmousewheel="returnimgzoom(this);">

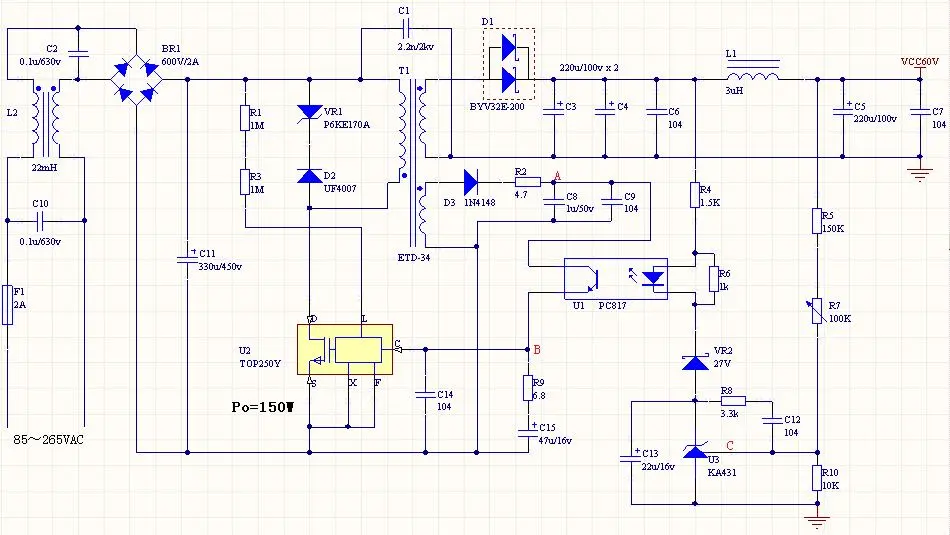

更新后的圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1828001182512634.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
schaoge
LV.3
14
2007-06-22 19:49
@anycrying
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/343481182498008.jpg');}"onmousewheel="returnimgzoom(this);">
還有個奇怪的問題:當我用萬用表去測C點(KA431的1腳)時,輸出電壓就要下降,C點的電壓大約在1.4V.
0
回復
chunming
LV.2
15
2007-06-22 20:46
@schaoge
還有個奇怪的問題:當我用萬用表去測C點(KA431的1腳)時,輸出電壓就要下降,C點的電壓大約在1.4V.
如果你是用指針萬用表測C點,輸出電壓應該升高,因指針萬用表的內阻比較小,V/20KΩ左右,10V檔測就相當于在R10兩端并聯200K,輸出電壓就應該是上升.
0
回復
schaoge
LV.3
16
2007-06-22 21:13
@chunming
如果你是用指針萬用表測C點,輸出電壓應該升高,因指針萬用表的內阻比較小,V/20KΩ左右,10V檔測就相當于在R10兩端并聯200K,輸出電壓就應該是上升.
我是用數字萬用表測的.還有,我是在帶負載時測431 1腳電壓就要下降;但在空載時1腳的電壓為2.375V,這時的輸出電壓不受此變化,為何?
0
回復
chunming
LV.2
17
2007-06-22 21:25
@schaoge
我是用數字萬用表測的.還有,我是在帶負載時測4311腳電壓就要下降;但在空載時1腳的電壓為2.375V,這時的輸出電壓不受此變化,為何?
正常情況下431的第一腳電壓接近2.5V,我認為應該在431的第3腳與VCC之間接一個電阻,給431提供3--5毫安電流,431工作更穩定.也不清楚是不是這個原因.
0
回復
schaoge
LV.3
18
2007-06-23 09:03
@anycrying
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/343481182498008.jpg');}"onmousewheel="returnimgzoom(this);">
請問anycrying,輸出效率低,帶負載能力差有那些方面的原因?
TOP250Y有規律的重啟又是怎么回事?
謝謝!
0
回復
anycrying
LV.5
19
2007-06-25 08:53
@schaoge
請問anycrying,輸出效率低,帶負載能力差有那些方面的原因?TOP250Y有規律的重啟又是怎么回事?謝謝!
效率能到多少?能帶多大的負載?什么情況下重起?C點的波形呢?
0
回復
jim li
LV.8
20
2007-06-25 14:03
@schaoge
用PI的軟件設計的,變壓器采用三明治繞法,初級第一部分9T(3股0.5mm的漆包線并繞)在最下層,第二層反饋繞組3T(單跟線),第三層次級繞組10T(3股0.5mm的漆包線并繞),最上層是初級第二部分10T(3股0.5mm的漆包線并繞).請指教c和l點是指什么?謝謝!
變壓器好象有問題,F=66K???
0
回復
schaoge
LV.3
21
2007-06-25 14:05
@jim li
變壓器好象有問題,F=66K???
變壓器沒有問題
同名端圖上搞錯了,圖已經改了,是132KHZ
0
回復
schaoge
LV.3
22
2007-06-25 14:10
@anycrying
效率能到多少?能帶多大的負載?什么情況下重起?C點的波形呢?
我用100W的電阻負載,測得電流只有230mA,在此情況下就會重啟,C點的波形我這里條件受限不能傳上來.
0
回復
schaoge
LV.3
23
2007-06-25 14:17
@anycrying
效率能到多少?能帶多大的負載?什么情況下重起?C點的波形呢?
變壓器我已經重繞了一次,是按PIXls Designer設計的參數繞制的,但還是這個頭痛的問題困擾作我,最新的變壓器參數:Np=65,Nb=7,Ns1=33,Ns2=3,Lp=273uH,還是三明治方式.
0
回復
schaoge
LV.3
24
2007-06-25 14:21
@anycrying
效率能到多少?能帶多大的負載?什么情況下重起?C點的波形呢?
效率設計值為80%
1828001182752412.xls
0
回復
anycrying
LV.5
25
2007-06-25 14:49
@schaoge
效率設計值為80%1828001182752412.xls
效率測試值為多少呢?100W電阻?輸出電壓和阻值?230mA時重啟?負載電流再大些它會自動重啟么
0
回復
anycrying
LV.5
26
2007-06-25 15:00
@anycrying
效率測試值為多少呢?100W電阻?輸出電壓和阻值?230mA時重啟?負載電流再大些它會自動重啟么
你傳的那個表里怎么有3路輸出阿?
0
回復
schaoge
LV.3
27
2007-06-25 15:06
@anycrying
效率測試值為多少呢?100W電阻?輸出電壓和阻值?230mA時重啟?負載電流再大些它會自動重啟么
100W 33歐電阻作負載,空載時不會重啟,空載輸出電壓60.38V.負載電阻接入時的電壓60.15V,電流230mA.
輸出阻值37歐.
效率測試值怎么測量?見笑了.
0
回復
schaoge
LV.3
28
2007-06-25 15:08
@anycrying
你傳的那個表里怎么有3路輸出阿?
后來重繞的變壓器,加了一組5V輸出,不過現在沒用它.
0
回復
anycrying
LV.5
29
2007-06-25 15:29
@schaoge
100W33歐電阻作負載,空載時不會重啟,空載輸出電壓60.38V.負載電阻接入時的電壓60.15V,電流230mA.輸出阻值37歐.效率測試值怎么測量?見笑了.
33歐或37歐負載,怎么電流只有230mA呢?
0
回復
jim li
LV.8
30
2007-06-25 15:32
@schaoge
變壓器沒有問題同名端圖上搞錯了,圖已經改了,是132KHZ
我是在說匝數取NP:NS=25:1OTS,試試.看你重繞了變壓器參數,重啟好象跟LAYOUT 有關.看看TOP的設計范例.
0
回復
schaoge
LV.3
31
2007-06-25 15:37
@anycrying
33歐或37歐負載,怎么電流只有230mA呢?
實測就是這樣的
0
回復
