請教個關于波形方面的問題

我想請問一下,打紅圈和綠圈的地方分別表示什么意思?我這個波形是不是有問題?
全部回復(6)
正序查看
倒序查看
ryusyo
LV.1
2
2007-06-27 23:45

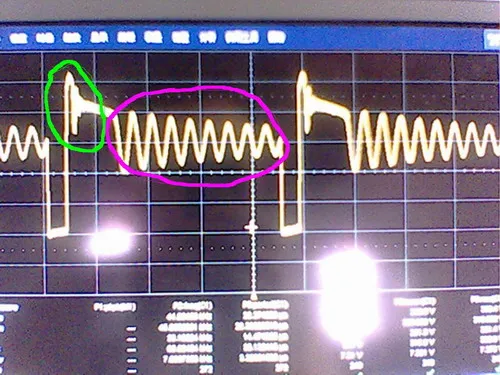

我用的TNY275做的電源,這個波形是D端對地的波形,想請問紅色圈和綠色圈里面這個兩個波形分別表示什么意思,我這個波形到底正不正常呢?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1731921182959121.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
maychang
LV.6
3
2007-06-28 06:16
@ryusyo
我用的TNY275做的電源,這個波形是D端對地的波形,想請問紅色圈和綠色圈里面這個兩個波形分別表示什么意思,我這個波形到底正不正常呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1731921182959121.jpg');}"onmousewheel="returnimgzoom(this);">
由于變壓器漏感和分布電容產生的阻尼振蕩.
完全正常.
0
回復
lose52068
LV.7
4
2007-06-28 08:25
@maychang
由于變壓器漏感和分布電容產生的阻尼振蕩.完全正常.
我也想請問下這上面的占空比怎么看呢?
0
回復
ryusyo
LV.1
5
2007-06-28 09:17
@maychang
由于變壓器漏感和分布電容產生的阻尼振蕩.完全正常.
是不是說打紅圈的里面是變壓器漏感和分布電容產生的阻尼振蕩?
紅圈里面的波形是不是不越短越好呢?
那綠圈里面的是什么原因造成的呢?
0
回復
2007-06-28 09:30
@ryusyo
是不是說打紅圈的里面是變壓器漏感和分布電容產生的阻尼振蕩?紅圈里面的波形是不是不越短越好呢?那綠圈里面的是什么原因造成的呢?
紅圈是指電路工作在CCM模式,綠圈是變壓器漏感造成的.
0
回復
ryusyo
LV.1
7
2007-06-28 20:15
@ryusyo
我用的TNY275做的電源,這個波形是D端對地的波形,想請問紅色圈和綠色圈里面這個兩個波形分別表示什么意思,我這個波形到底正不正常呢?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1731921182959121.jpg');}"onmousewheel="returnimgzoom(this);">
我這個電源做出來的效率才百分之五十,為什么效率那么低,跟電路的設計是不是有很大的關系,或者是變壓器有很大的關系,本人也是自學開關電源,還請大家多多指教
0
