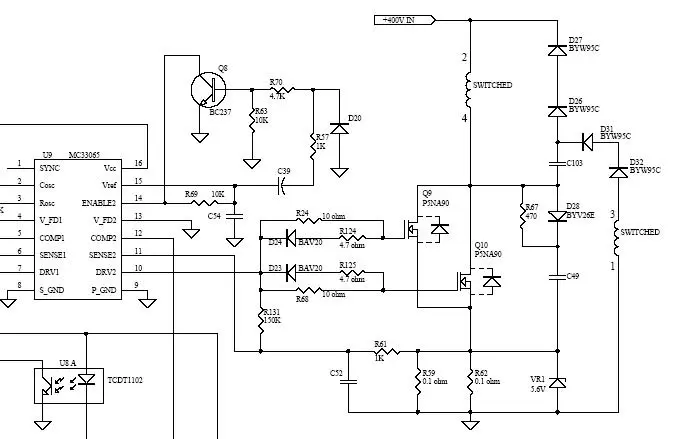

電源部分原理如下圖:
MC33065內部有兩路PWM控制,我的電路中一路上電就輸出,另一路受開機信號的控制.圖中給出的是受控輸出的那一路.
現在的情況是,待機的那一路正常(上電就能正常輸出),此時未加開機控制信號,受控輸出部分不工作,兩個MOS管不會炸毀.但當給了開機信號后,受控部分的MOS管便炸毀了.
維修過程中,將兩個0.1 ohm 電流取樣電阻去掉一個后,安裝一個MOS管,通電給出開機信號,受控部分工作正常(各路輸出都有,電壓穩定).
但裝回另一個MOS管后(此時取樣電阻仍為 0.1 ohm),MOS管炸毀.
已經重復炸毀三對MOS管.
此種現象讓人很費解,不知哪位高手可指點一下.
求助! MC33065開關電源炸毀開關管
全部回復(6)
正序查看
倒序查看
@caobo790115
是西門子ATM上的24V電源嗎?象這種情況你應該檢查兩只場效應管的G級部分,檢查驅動的電阻以及G級瀉放電荷的二極管,那兩只場管燒毀后,并在兩只0.1歐的穩壓管(過流檢測,穩壓管為5.1V,使IC的過流檢測端不超過5.1V)必然會開路,不難的,仔細點就好了
不知那個穩壓二極管有什么作用?謝謝.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1870241184045301.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1870241184045301.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cedarhu
不知那個穩壓二極管有什么作用?謝謝.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1870241184045301.jpg');}"onmousewheel="returnimgzoom(this);">
使過流檢測端不超過5.1V 保護IC輸入端的
0
回復
@cedarhu
不知那個穩壓二極管有什么作用?謝謝.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1870241184045301.jpg');}"onmousewheel="returnimgzoom(this);">
你有這個完整的電路嗎?如果有的給我看看
0
回復
@cedarhu
不知那個穩壓二極管有什么作用?謝謝.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1870241184045301.jpg');}"onmousewheel="returnimgzoom(this);">
你加我QQ吧
0
回復
@caobo790115
是西門子ATM上的24V電源嗎?象這種情況你應該檢查兩只場效應管的G級部分,檢查驅動的電阻以及G級瀉放電荷的二極管,那兩只場管燒毀后,并在兩只0.1歐的穩壓管(過流檢測,穩壓管為5.1V,使IC的過流檢測端不超過5.1V)必然會開路,不難的,仔細點就好了
我感覺那個穩壓二極管沒什么作用,因為當它兩端的電壓達到5.1V(5.6V)是,那兩個 0.1 ohm 電阻中的電流就已經達到100A了,這似乎是不可能的.所以我覺得它起不到保護的作用.
