雜沒有人回貼呢/看都沒人看?失望了.

沒有啥作用!只不過有很小的穿透電流Iceo

thank you!
那它為啥要接進去呢?起到個什么作用呢?

你看的是實物還是電路圖?有些公司的電路圖,他們有把觸發管畫成類似三極管的樣子,但是仔細看還是分的出來的...

你仔細對照下電路,是不是你看錯了,不可能象你所說那樣來運用的.

thanks!
但真的沒錯,它就是這樣接進去的,確定過的,是一個NPN的三極管.

會不會是當熱敏電阻用?以前好象有這樣的用法的?

  你是在板子上看到的還是在線路圖上看到的?
  如果是在板子上看到的,很可能你把腳看錯了.

這種接法我見過,是在可控硅調壓電路上代替觸發管使用(一次擊穿).

  ce間擊穿電壓很難掌握.
  難道每個管子測一下?

不會看錯的.確實就是那樣接的.是在板上看的.

  小型三極管腳有不同的排列,基極有在中間的,有在一邊的,簡單看一下是不準的.

我在板上見過,是貼片的.做穩壓用

沒錯!是作穩壓管用.

看看這個: 487871185244402.rar

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/631741185268956.jpg');}" onmousewheel="return imgzoom(this);">

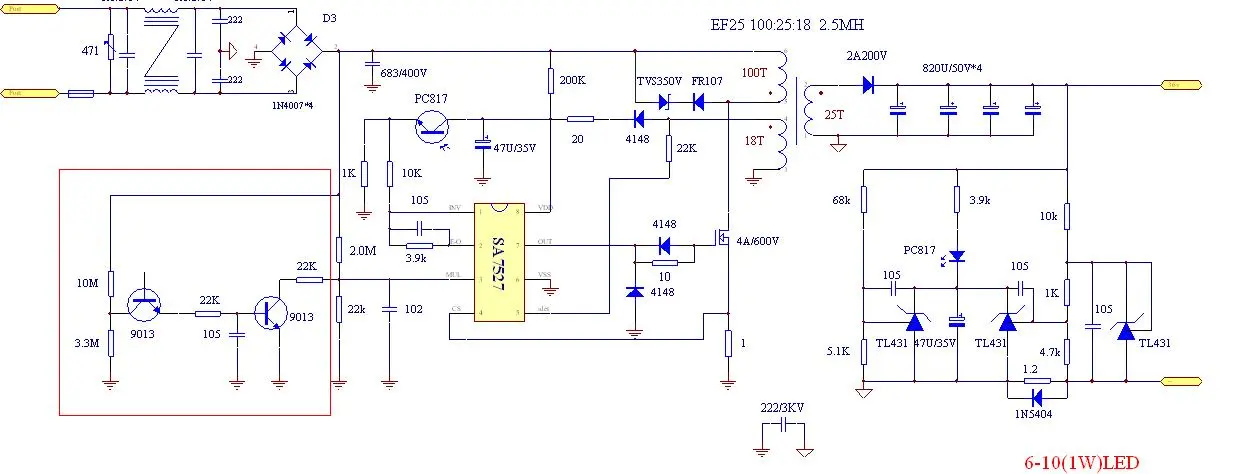

我把圖面?zhèn)魃蟻?
奇怪了,它是怎么起作用的啊?不過看它串了一個10M的電阻,要壞掉是比較不可能的了.



題外話:你可以把 *.bmp圖面在電腦上用畫圖板打開后選擇  文件-另存為……,然后把bmp類型改成jpg,保存,圖面就會小很多了...

首先謝謝您!

這個三級管就是相當如穩壓管,這兩個9013組成都1個電子開關,當輸入電壓達到150左右時,拉低IC第3腳上的電壓.這是丁工的杰作!

當作觸發二極管來用,但這樣使用,一致性不好.

9013的b、c之間的PN結擊穿可以作為穩壓管嘛?
這種方式跟穩壓管有什么不同的地方嘛?好處是?

因?yàn)槲覀儗Υ说霓D(zhuǎn)換電壓要求不嚴格,因此來說是可以用的,另外好象利用了三極管的1次擊穿的特性.

那也是要鍺管,用到基極的啊!

直接用兩個管做成復合放大,用電阻分壓設定出基極電壓來做不更好嗎?

這個我就不知道了!我只從工程師學了點!

我想問一下,有現有的穩壓二極管.為什么要用三極管來帶呢

哪位可以告訴我,K2876的三極管是干什么用的

怎么可以那樣用呢 ?要是那樣用的話還要門極出發電壓的呀
