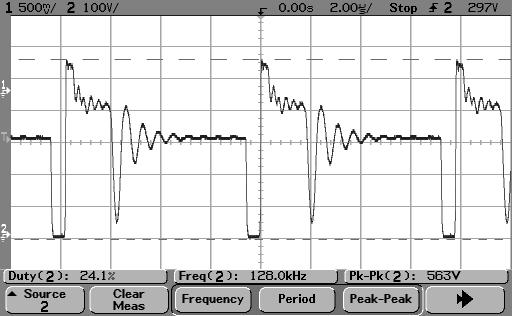

請大家?guī)臀铱纯催@個vds的波形,開關管用的是top243y

我是用top243y做的開關電源,這個vds波形看起來怪怪的,請各位高手幫我看看問題出在哪里.
我想做的是15V 1A輸出電源
變壓器用的是EE40
初線圈:22匝
次線圈:3匝
反饋:3匝

全部回復(6)

只看樓主

正序查看

倒序查看

今天的明天

LV.5

2004-12-23 11:05

應該是變壓器初級端的反偏尖峰電壓吧,你可以加個嵌位電路在ds端吧,是不是沒有選好二極管導致的.我也不是很肯定,大蝦們可以說說

回復

justdoit

LV.1

2004-12-23 21:37

@今天的明天

應該是變壓器初級端的反偏尖峰電壓吧,你可以加個嵌位電路在ds端吧,是不是沒有選好二極管導致的.我也不是很肯定,大蝦們可以說說

謝謝,我有加吸收回路.

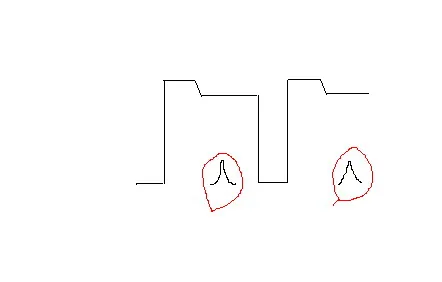

我今天換了一個變壓器,波形變成如下:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1103808788.jpg');}" onmousewheel="return imgzoom(this);">
這是給它加100多V的交流的波形,當隨著電壓的升高,圖中畫圓圈的尖峰越來越高,最后與上面持平,請問這個尖峰是怎么產生的,怎么才能把它去掉.請各位高手指點指點.謝謝大家了.

回復

poweroneworld

LV.6

2004-12-26 20:09

@justdoit

謝謝,我有加吸收回路.我今天換了一個變壓器,波形變成如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/24/1103808788.jpg');}"onmousewheel="returnimgzoom(this);">這是給它加100多V的交流的波形,當隨著電壓的升高,圖中畫圓圈的尖峰越來越高,最后與上面持平,請問這個尖峰是怎么產生的,怎么才能把它去掉.請各位高手指點指點.謝謝大家了.

是這樣產生的呀,反射電壓VOFF=np*vo/ns
