300W正激輸出問題請教

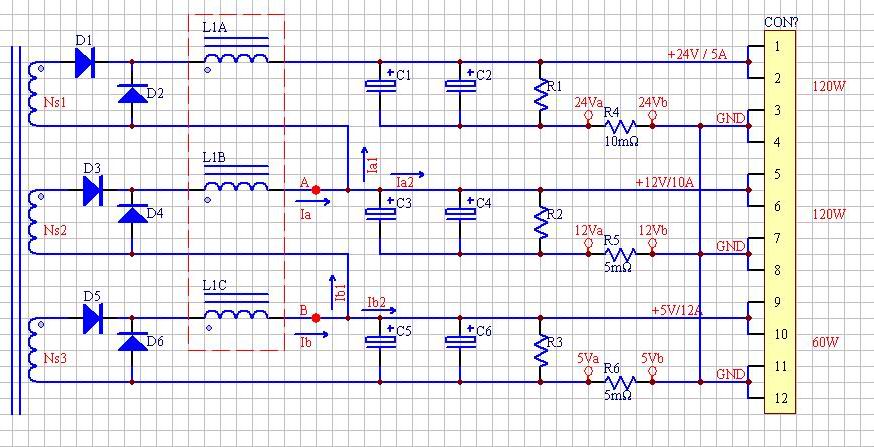

本人正在做一300W單管正激電源,輸出部分如圖所示,+24V和+12V的繞組是疊加在+5V繞組上的,輸出儲能電感L1的三個繞組共用同一個鐵芯耦合在一起.
我有兩個問題想請教大家:(假設在正常滿載輸出情況下)
   1.流過B點的電流Ib的平均值應為多大:
     是直接相加嗎:Ib=12A+10A+5A=27A  ?
     如果從能量的角度來看,因?yàn)?24V和+12V的回路要經過+5V   的 L1C這個繞組Ib=12A+(12V*10A+24V*5A)/5V=60A  ?
     計算L1C這個繞組的線徑時應用哪個電流才正確?
   2.如果做過流保護的話,能否用圖中檢測電流電阻R4,R5,R6的方式從地線上取電流?
全部回復(4)
正序查看
倒序查看
moreking
LV.5
2
2007-07-20 21:56
1、電流用27A
2、可以
0
回復
2007-07-21 10:59
@moreking
1、電流用27A2、可以
很感謝你的回復,我用示波器實際測試證明第一點與你所說相符.
對於第二個問題,因?yàn)?24V疊加在+5V繞組上的,+24V回路電流不會從+5V的地線跑到變壓器的地上去嗎?如果這樣取信號的話,在PCBlayout時,能否在輸出端子處將大地直接連起來.還是說每組都要單獨走地線到變壓器,最終在變壓器的地端連起來?
0
回復
moreking
LV.5
4
2007-07-21 15:07
@hunter-007
很感謝你的回復,我用示波器實際測試證明第一點與你所說相符.對於第二個問題,因?yàn)?24V疊加在+5V繞組上的,+24V回路電流不會從+5V的地線跑到變壓器的地上去嗎?如果這樣取信號的話,在PCBlayout時,能否在輸出端子處將大地直接連起來.還是說每組都要單獨走地線到變壓器,最終在變壓器的地端連起來?
不好意思,電流取樣應該是不可以像你圖上畫的那樣取的,之前我沒看仔細.
你最好每路的電解容的負極和變壓器接在一起,然后每路的地線單獨引出.
如果按照你圖中的接法,那么通過R6的電流是5V的直流輸出電流加12V的電感電流再加上24V的電感電流,通過R5的電流是12V的紋波電流,通過R4的電流24V的紋波電流,這樣不但電流無法正確檢測,還會增大每路紋波電壓
0
回復
2007-07-21 18:21
@moreking
不好意思,電流取樣應該是不可以像你圖上畫的那樣取的,之前我沒看仔細.你最好每路的電解容的負極和變壓器接在一起,然后每路的地線單獨引出.如果按照你圖中的接法,那么通過R6的電流是5V的直流輸出電流加12V的電感電流再加上24V的電感電流,通過R5的電流是12V的紋波電流,通過R4的電流24V的紋波電流,這樣不但電流無法正確檢測,還會增大每路紋波電壓
謝謝你的回復,下去后我再想一下.
