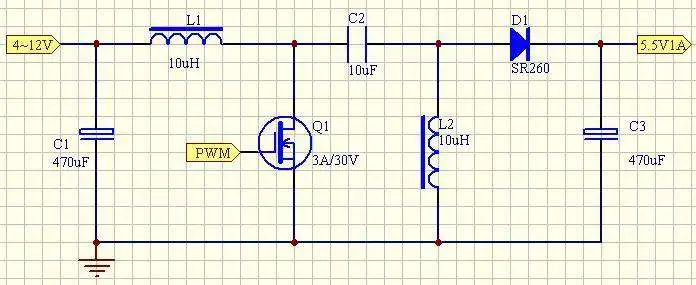

如圖是一種升降壓結構,當Q1導通時,電源向L1儲存能量.
當Q1關斷后,在L5上感應出左負右正的電壓,通過電容C2耦合,向負載供電,向C3充電,同時在L2上儲能.
當下一周期Q1導通后,電源向L1儲存能量,同時L2上感應出上正下負的電壓,向負載供電.
以上是我個人理解,但不明白輸出電壓跟占空比以及L1,L2,C2的關系,請問大蝦圖中的L1,L2,C2是如何確定的?它們之間有什么關系?
此電路的傳遞函數?
如果理解錯誤,歡迎指正!先謝了!!
一種升降壓拓撲結構
全部回復(13)
正序查看
倒序查看
@bh_luck
怎么傳不上圖呀
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1603461186375024.jpg');}" onmousewheel="return imgzoom(this);">
終于傳上來了,大家討論下
0
回復
@bh_luck
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1603461186375024.jpg');}"onmousewheel="returnimgzoom(this);">終于傳上來了,大家討論下
用反激的思路考慮啊
