首先感謝樓主...

昨天我才開始做BQ2060充放電測試,有些問題不太清楚.

第1個問題是循環次數.

我昨晚完全充放結束時,循環次數是6(BQ2060是舊板子,前幾次沒注意)
半夜開始用充電器放電,今早自動6V轉充,故沒看見循環次數變?yōu)?.
現在進入恒壓充電了,才發現循環次數變?yōu)?了.

請問循環次數需要完全充放各計數1次嗎???

那么我10Ah的電池工作只用了5個Ah左右,又開始充電直至充滿循環次數計數嗎???

是變?yōu)?還是因為沒放電至6V即不完全充放電一個循環而不計數了嗎???

若不計數是否應該用超級命令修正嗎???

再著由于必須這樣使用(有時可能只使用了2Ah也必須再充電),

可能產生對容量的積累誤差,容量經過若干次充電可能比額定容量高得

離譜,必須用超級命令修正嗎???

例如下圖的放電曲線是從11.49Ah開始放電的.放到6V轉充前為0.22Ah(下圖的充電曲線),在9.41Ah時開始恒壓,現在充滿為11.24Ah.


那么11.24Ah+0.22Ah=11.46Ah.

11.49Ah-11.46Ah=0.03Ah. (少充了30mAh)

積累誤差雖然很小.但這總是個問題.

謝謝!!!

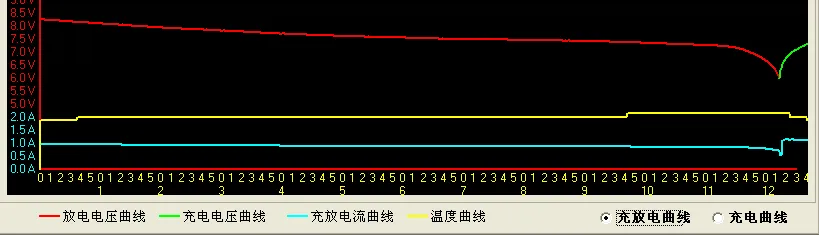

以下是放電曲線:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/175891186921802.png');}" onmousewheel="return imgzoom(this);">

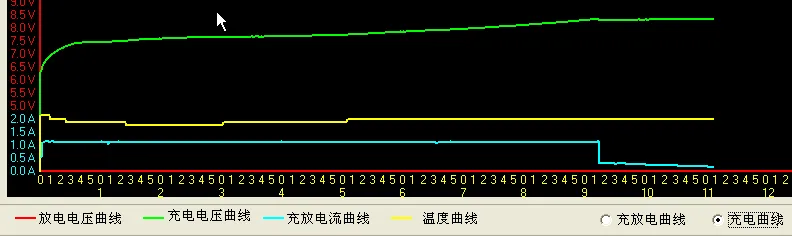

以下是充電曲線:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/175891186923217.png');}" onmousewheel="return imgzoom(this);">

電池累計放出電量Cycle  count threshold時,循環次數增加1次.Cycle  count threshold在EEPROM中設置,一般為電池容量的80%.

一直沒時間研究...

謝謝指教!!!

以zgalhxn先生的說法,我借來的板子里EEPROM的參數設置有問題了???
請先生看看其他參數設置設置也有問題???

衷心感謝!!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/175891186933364.gif');}" onmousewheel="return imgzoom(this);">

問題又來了.

俺從11.24Ah開始放電1小時多,用了1.17Ah.

再充電到滿,沒誤差積累.又充回11.24Ah.

但是循環次數沒增加!

難道必須充或放Cycle  count threshold后才能循環次數累加???

如果果真如此,那么我們的工作情況必須充滿后出外工作用電幾個Ah.
回家后必須立即充電到滿.天天如此工作方式.

而且必須每次這樣的充電記錄一次,即循環次數一次.

但有個不解的問題:
4樓圖中的Cycle  count threshold錯寫為59Ah.
估計是不讓2060自動計數.
那么我完全充放電1次,Cycle  count增加了2次,為何???

看來只有人為地修改Cycle  count參數了???

謝謝繼續指教.

測試結果如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/175891186936850.gif');}" onmousewheel="return imgzoom(this);">

難道必須充或放Cycle  count threshold后才能循環次數累加???

不必須充,只需要累計放出Cycle  count threshold后,次數將加1.你

謝謝指教!!!

不過實驗結果表明:
完全放充電后,循環次數加2(見5樓帖圖), 與Cycle  count threshold無關.
因為我的Cycle  count threshold設置了1個很大的值.

如圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/175891187008161.gif');}" onmousewheel="return imgzoom(this);">

再有一問題:
Last Measured Discharge封頂容量的問題.

這里設置Last Measured Discharge=11496mAh
從5樓的曲線和數據可以看出,每次都在11.49Ah充滿.

由于充電器是以前的老程序,不是基于BQ2060做的,故沒調用BatteryStatus測試.

所以,在AD測試精度不如BQ2060的情況下, 肯定有輕微的過充或欠充現象發生. 當然也有過放或欠放的事情發生(這個可不考慮).

故就出現了每次都充到11.49Ah的假象,實際肯定會有過充發生的.
不過被封頂罷了.

這樣就會產生一個問題:

由于此電池長期出現在放電不到50%又充電的必定工作條件,當用1年左右時(肯定不到1年),電池容量必定衰減.

那么容量封頂必然的假象為永遠滿容量為11.94Ah!!!(3個小時后再帖實時測試圖)
而實際可能只有不到7Ah的搞笑的問題~~~

這個問題如何解決???

謝謝繼續指教和探討~~~

完全放充電后,循環次數加2(見5樓帖圖), 與Cycle  count threshold無關.????
具體為什么會出現以上情況,具體原因目前無法揣測出來?
在Cycle  count threshold設置1個很大的值會出現什么情況,我沒有去做也沒有碰到過,不明設置一個很大值的具體作用是什么意圖了?

Last Measured Discharge封頂容量
你所說的封頂兩字具體含義是什么?
Last Measured Discharge為電池最近有效學習后的FCC值.
電池如果經過一個有效學習,那么它將把學習的容量更新并保存在Last Measured Discharge.

電池長期出現在放電不到50%又充電的必定工作條件,當用1年左右時(肯定不到1年),電池容量必定衰減. 那么容量封頂必然的假象為永遠滿容量為11.94Ah!!!(3個小時后再帖實時測試圖)
電池長期出現在放電不到50%又充電的必定工作條件,電池沒有進行學習及更新FCC(20個循環次數后電池沒有更新FCC),那么電池將設置RELARN-FLAG位為1,提示用戶電池需要進行學習.設置RELARN-FLAG位為1需要學習,還有以下兩種情況,芯片復位及中段容量修正后.

再次感謝!!!

我也估計是: 電池沒有進行學習及更新FCC.

所以才出現我說的現象.

至于為什么將Cycle  count threshold設置的很大,

我估計是用戶要求沒充1次循環次數必須+1,才考慮將它設大.

這樣BQ2060在此不規范的充放電條件下就不會參與循環次數的累加了.

那么它肯定必須用其他途徑來修改循環次數了,例網上流傳的超級命令.

再封頂容量,實際就是LMD不學習即不變且為恒定時(永遠為11.94Ah),
那么出現過充到11.94Ah以上時,BQ2060也不會繼續累加.即容量封頂?shù)?1.94Ah.

現在充電到10.33Ah了,剛開始恒壓,再過2小時才能看結果...

見下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/175891187015716.gif');}" onmousewheel="return imgzoom(this);">

但我估計肯定最終是11.94Ah.

謝謝繼續指教~~~非常感謝!!!

終于充滿了~~~11.07Ah.

不是我說得11.94Ah.

看來明天要改程序了,按著BatteryStatus給出的狀態結束充電.

這樣可能到永遠到11.94Ah.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/175891187023497.gif');}" onmousewheel="return imgzoom(this);">

做充放電測試真費時間呀~~~

這里人氣不旺,老師沒信心了???

謝謝繼續指教!!!

Last Measured Discharge不應該理解為封頂容量.嚴格來說:應該是初始化容量值,而且只有初始化的時候才有用.這個值是會變化的,不斷地被BQ2060所學習的容量所更新,它反映的是一個實時的電芯容量值.如果在初值化的時候,該值設置不合適,FCC的值就不正確.詳細看SPEC.
Cycle  count threshold這個函數意圖是:電池放出了多少電,才算一個放電循環.從這個含義理解,此值不可能設置得比FCC還要大.
BQ2060的自放電函數我認為做得不太好.比如0.5%和0.1%沒有太的區別.故這是BQ2060的一個BUG.由于咱們中國的電芯品質暫時沒有辦法做得比較好,在強調極端平衡的NB電池,是一個瓶頸,事實上,國產電芯,進口B品電芯,以及拆機電芯是無法做好筆記本電池的.

建議HOTPOWER多多看看SPEC.
交流郵箱:sun_qui@yahoo.com.cn

非常感謝qiuyy的回復!!!

上次的QQ"事件"完全是個以外~~~因為我不太上QQ,所以好友的網名

忘的很快,而且被盜的好很多~~~

在這里向您再次道歉!!!

你的恒壓曲線有待改善.

謝謝!!!

正在改進,因為這是以前沒用BQ2060的程序.

我想問一下,如果電池就單從它的2060里面的DATA里面的數據可以對電池作一個初步的好壞的判斷嗎?例如是否可以正常充放電,兼容的問題,電量顯示的問題等等.意思就是從那里面的數據可以看出這個電池在這款機器上能否正常使用,不會出現不兼容或上機不識別的問題嗎?

我想問一下,如果電池就單從它的2060里面的DATA里面的數據可以對電池作一個初步的好壞的判斷嗎?
如果內部數據沒有人為修改,可以看出電池的老化程度,從使用次數和上次學習到的FCC值.

例如是否可以正常充放電,兼容的問題,電量顯示的問題等等.
這個不可能進行判斷,特別是是否兼容,但如果數據設置出現不合適可能會出現以上問題.

但是現在大部分內部的數據都被人修改過,而且如果單是看它的使用次數和FCC值是非常不準確的.
那哪幾個數據值錯誤會出現那些問題呢?

如果你只是想通過看EEPROM里面的數據就要要判定電池的好壞,在沒有人為修改數據的前提下:通過循環次數和FCC是可以判定電池相對與設計時的容量的老化程度的.而如果FCC經長期使用而沒有更新,電池會設置學習位提示電池需要學習,同時經過4次循環而FCC沒有更新 那么MAXERROR%將在加1,因此也可以判定FCC是否真實反映了電池當前的真實容量.(有效學習后它的值會是2%,在新FCC沒有超出與上次FCC限定范圍時)

而如果人為對其進行了更改,當從數據判定是不可能的,因為電池數據都可以更改,包括FCC MAXERROR% CYCLE 等-----

那如果電池的max error為100%,或者就是說它沒有經過有效的學習(battery mode位會顯示學習不成功),那對電池會有什么影響嗎?或者在用戶使用時會有什么問題?因為我有測試過幾個電池,它的max error是學習不成功的,但是上機使用確沒有什么異常.

mark..........

老大，我出現如下問題：我這個電池在充電的時候，突然檢測不到電池，然后換電腦也檢測不到電池，我就拆下來，插電腦上，測試時鐘端口電壓為1.5V，再測試數據端口，一下就檢測到電池了，你說這樣的問題是電池問題嗎，如果有電腦檢測不到電池的，拿到EV2200上讀取一下數據，在上電腦上就好了，第二個問題是，當充電充滿后為100%，拔掉電源就變問89%或者是90%，這個是用在山寨筆記本上，用的是兩串。電路圖為：
