我們是做磁性元件的.我們一歐洲客戶要求根據以下要求做一電感,我不知LNK304/302在此應用中怎樣使用,各位可否指點一二?
芯片:LNK304/302
INPUT: 195VAC-265VAC
頻率:66K
最大占空比:66%;最小2.3%
OUTPUT1:12V·0.03A
OUTPUT2:6V·0.2A
要求電感做成耦合式的(中間帶中心抽頭),我在PI的規格書上看不到相似的應用.是不是電感設計成一般的耦合電感(有與電壓成比例的圈數比)就可以了?
LNK304/302問題請教
全部回復(5)
正序查看
倒序查看
@bean
他們就想用一個自耦電感實現6V和12V兩組輸出,LNK304有沒可能實現呢?

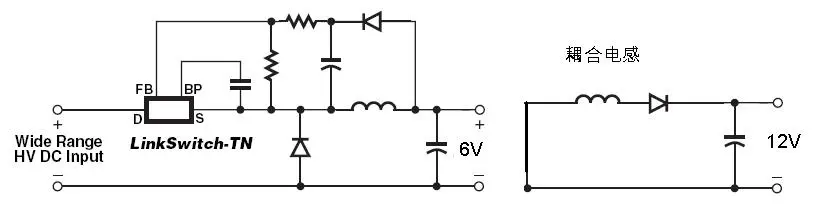

參考如下,匝比大概1:2;12V的細線即可.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/949471187749089.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/949471187749089.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@powerint_dpa
參考如下,匝比大概1:2;12V的細線即可.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/949471187749089.jpg');}"onmousewheel="returnimgzoom(this);">
不知道它的功率因數可以達到多少》?
請告知
謝謝
!
請告知
謝謝
!
