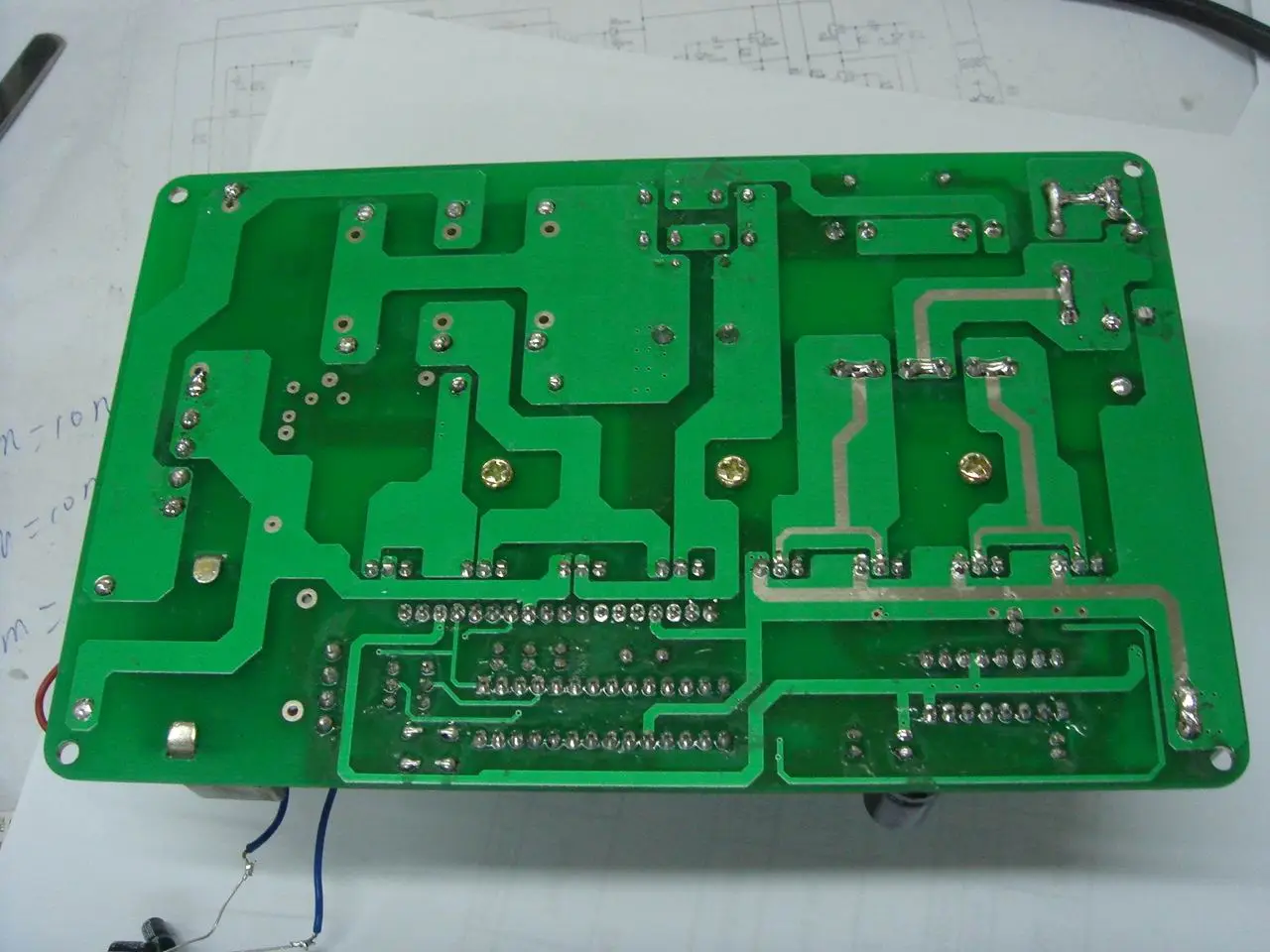

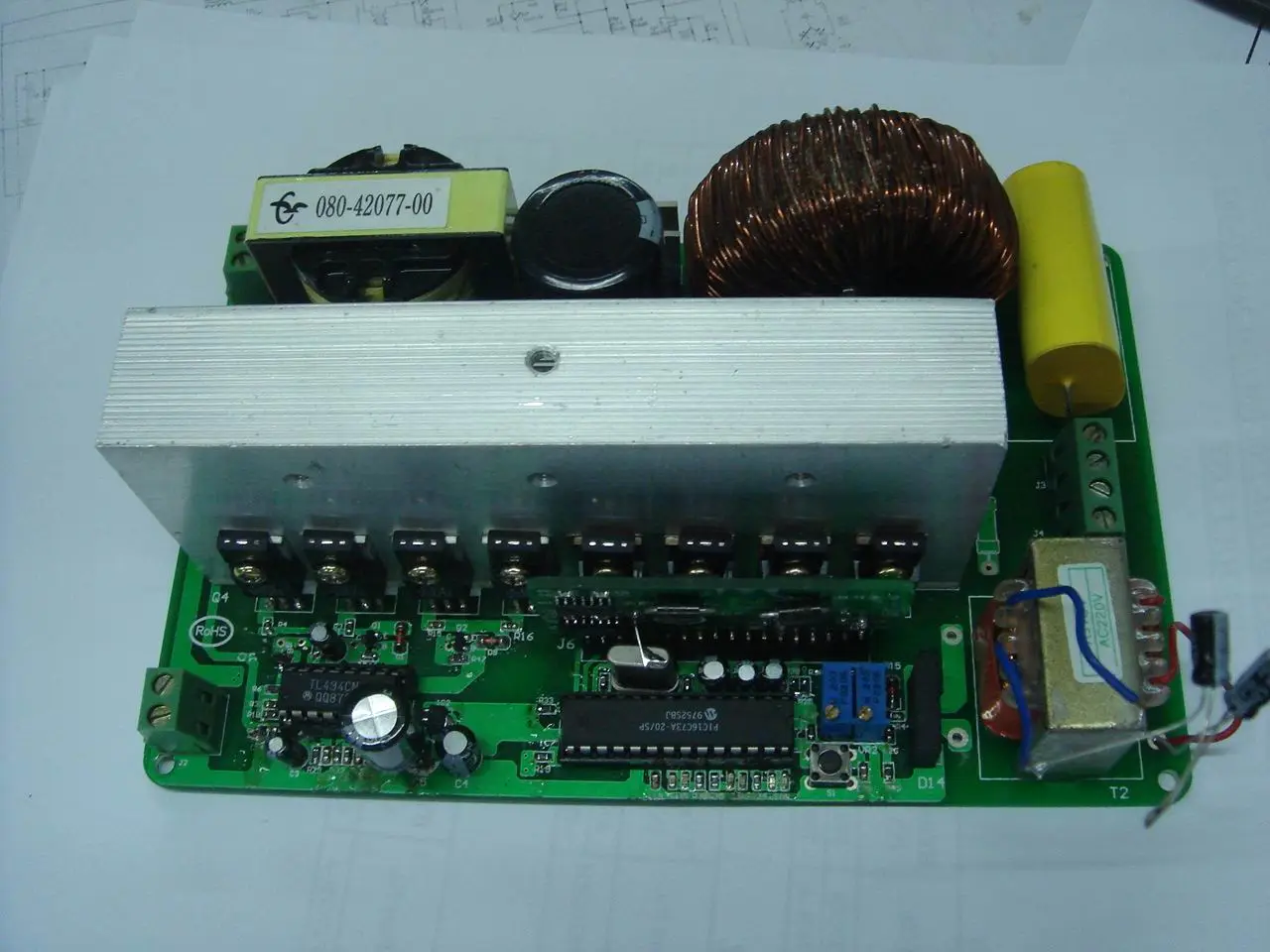

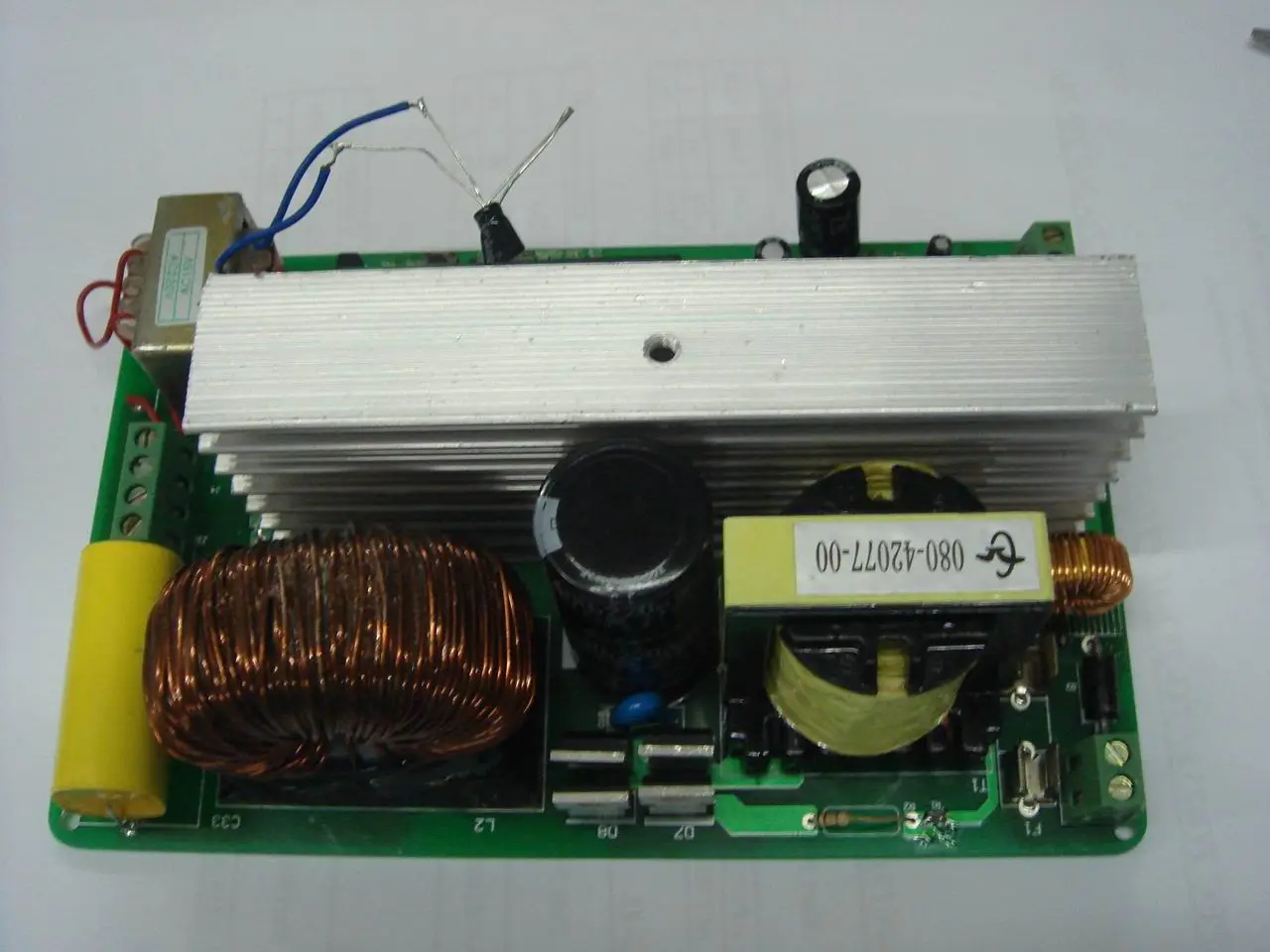

新做的逆變器(圖示)
最近得到網友LIHZ的支持,LAYOUT一臺新的逆變器.功率對我來說己夠大了.剛開始用IRF540,前級很熱為,后來換了80A的管后就不熱了.
全部回復(12)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/316111187932240.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/316111187932304.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/316111187932672.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/316111187932739.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/316111187932841.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@liupam
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/316111187932672.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/316111187932739.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/316111187932841.jpg');}"onmousewheel="returnimgzoom(this);">
樓主用的什么管子啊?
功率有多大?
功率有多大?
0
回復
@cruiser
樓主用的什么管子啊?功率有多大?
剛開始,升壓用IRF540,后級用IRF840,發現IRF540發熱很嚴重,開機不用多久就發熱很嚴重,查其參數,DS電阻很大,后換CEP83A3,發熱問題己解決.但還有其它問題就是電源濾波電容也發熱.剛開始以為是耐壓不夠,換大耐壓,也沒有用,后來用示波器量電源兩端的波形,有很多高頻信號.后來對找到干擾源后一個1UF電容就解決此問題.這可比很多大容量的電容都無法做到哦.
0
回復
@liupam
剛開始,升壓用IRF540,后級用IRF840,發現IRF540發熱很嚴重,開機不用多久就發熱很嚴重,查其參數,DS電阻很大,后換CEP83A3,發熱問題己解決.但還有其它問題就是電源濾波電容也發熱.剛開始以為是耐壓不夠,換大耐壓,也沒有用,后來用示波器量電源兩端的波形,有很多高頻信號.后來對找到干擾源后一個1UF電容就解決此問題.這可比很多大容量的電容都無法做到哦.
到底有多大功率,說真的,我也不知,因?yàn)槲覜]有那么大的電池及電源.無法測出,因?yàn)槲沂蔷W(wǎng)友LIHZ提供的變壓器做的,據其說有1KW.
現在還在兩個問題:
1, 就是無法升需要的380V電壓,因?yàn)檫@變壓器是36X2升700V的.
而我做的只有12V供電.有誰可以提供12VX2升380V的變壓器,一起研究下正弦波逆變.
2, 現在的輸出還有高頻干擾.
有哪位大師可幫一把?
現在還在兩個問題:
1, 就是無法升需要的380V電壓,因?yàn)檫@變壓器是36X2升700V的.
而我做的只有12V供電.有誰可以提供12VX2升380V的變壓器,一起研究下正弦波逆變.
2, 現在的輸出還有高頻干擾.
有哪位大師可幫一把?
0
回復
@liupam
到底有多大功率,說真的,我也不知,因?yàn)槲覜]有那么大的電池及電源.無法測出,因?yàn)槲沂蔷W(wǎng)友LIHZ提供的變壓器做的,據其說有1KW.現在還在兩個問題:1,就是無法升需要的380V電壓,因?yàn)檫@變壓器是36X2升700V的.而我做的只有12V供電.有誰可以提供12VX2升380V的變壓器,一起研究下正弦波逆變.2,現在的輸出還有高頻干擾.有哪位大師可幫一把?
樓主,
小弟現在也要做一個新的逆變
就是方案不知道怎么定
DC48輸入380輸出的要正弦的
小弟現在也要做一個新的逆變
就是方案不知道怎么定
DC48輸入380輸出的要正弦的
0
回復
@liupam
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/316111187932672.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/316111187932739.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/316111187932841.jpg');}"onmousewheel="returnimgzoom(this);">
板子買嗎,多大功率的
多少錢
HUJIASHAN56@163.COM
多少錢
HUJIASHAN56@163.COM
0
回復
@liupam
到底有多大功率,說真的,我也不知,因?yàn)槲覜]有那么大的電池及電源.無法測出,因?yàn)槲沂蔷W(wǎng)友LIHZ提供的變壓器做的,據其說有1KW.現在還在兩個問題:1,就是無法升需要的380V電壓,因?yàn)檫@變壓器是36X2升700V的.而我做的只有12V供電.有誰可以提供12VX2升380V的變壓器,一起研究下正弦波逆變.2,現在的輸出還有高頻干擾.有哪位大師可幫一把?
1.增加次級匝數2.輸出加個低頻慮波電感,就象電視機開關電源那個,要用鐵芯來作的哦
