高壓隔離的半橋電路

我看了,就是在高頻變壓器的前級加上互感器檢測電流.我的是在變壓器的后級加上霍爾傳感器.而且在整流后的半橋的輸入電壓加上0.01uf的電容.
我現在怎么改能保證不燒管子呀!

功率是多大?/先不要接負載,也不保護,先看驅動波型.沒問題再空載接入功率電路,無問題后接入假負載,計算輸出電感與電容匹配一下.

功率是1500w,我是先直接測的控制部分的2110的輸出,波形很好,而且我故意把死區時間強制設的長寫,防止其直通現象.
然后加上高壓部分(輸入的大概300v)的電壓,輸出什么也不接,管子還是燒壞了!
現在就想管子怎么能上電不燒壞,在燒壞就要被老板訓了!

柵極和源極要并一個10K左右的電阻,假如你管子的柵極有電荷,一通電肯定燒的

試試4樓說的.

是上電就燒?還是過一會燒?
輸入信號正確的情況下,IR芯片不接功率管后級是測繪不出輸出信號的,你測輸入不行,帶上后級再測輸出信號(后級不上電),沒問題再上后級電源,再有問題后級不匹配.線路不正確.
不知為何要先IR2110?什么場用?還是變壓器驅動好一些,1500W用494直接驅IR2110不是正確的設計方法!  13002753123幫你渡過老板那一關

謝謝大家.
樓上說的是不是用隔離耦合變壓器驅動MOSFET,我也想過這樣比較好.但是現在板子已經做出來了,別的部分都調好了,就差這一部分了.不知道在現有的基礎上改行不行.
下一次制版的話我打算改驅動電路.
還忘指點.

現在終于沒燒管子,就是波形不好.
總之解決了一點問題,有了一點信心!

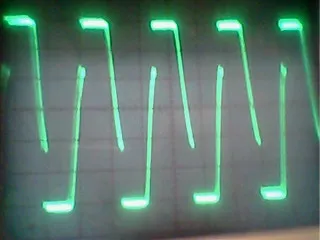

現在高頻變壓器的波形為
