敝司現在要開發一款非隔離式的LED驅動電源,朋友介紹用LNK306這顆IC來做,由于之前沒有用過這顆IC,而且開發周期又很段,所以不知道能否麻煩PI的工程師幫忙按照下面的規格提供一個電路原理圖:
INPUT:AC100-240V
OUTPUT:DC27.5V 0.15A
我的聯系方式:TEL 0752-6961166
e-mail:hzdavid1858@163.com
(一定要用非隔離的哦,因為高度有限制,不能用變壓器)
緊急需求,請盡快予以答復,不勝感激!
緊急懇請PI的工程師幫忙提供LNK306的應用方案
全部回復(6)
正序查看
倒序查看
@powerint_dpa
看看這里http://bbs.dianyuan.com/topic/184828
謝謝您的答復,不過我看你告知的電路應該是恒流的,能否提供27.5V恒壓的電路,我不需要這個電源恒流,因為我在LED端就已經做了恒流電路,反倒是27.5V電壓和大于0.15A的輸出電流比較重要!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1557551190096400.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1557551190096400.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sap_david
謝謝您的答復,不過我看你告知的電路應該是恒流的,能否提供27.5V恒壓的電路,我不需要這個電源恒流,因為我在LED端就已經做了恒流電路,反倒是27.5V電壓和大于0.15A的輸出電流比較重要![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1557551190096400.jpg');}"onmousewheel="returnimgzoom(this);">
去掉10uF的電容與300歐姆的電阻,將RSENSE短路,即可
0
回復
@sap_david

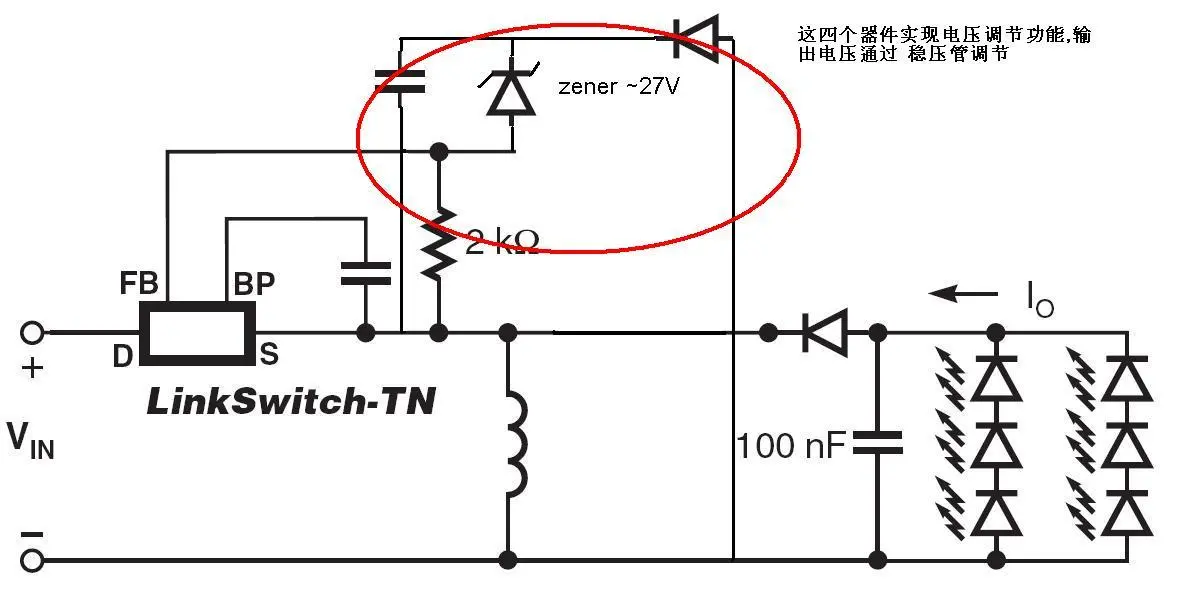

大哥!請恕敝人愚蠢,如果按照您說的方式改,請問怎么控制和調節輸出電壓呢?能不能麻煩您根據我們的需求幫我量身定做一個完整的電路圖呀?這樣可能來得更實在些,我的郵箱是hzdavid1858@163.com搞好后請發到我的郵箱好嗎!謝啦!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/949471190106200.jpg');}" onmousewheel="return imgzoom(this);"> 0
