各位高手大蝦,
請教100-240VAC輸入, 12-24VDC ,0.7A恒流電源方案. 我打算初級控制芯片采用LD7535,082263,RT7730之中的任意一種,由于變壓器高度的要求,采用EFD-20, 對于次級恒流初步想用穩壓管或431 加上 NPN的三極管,不知道此方法是否可行,我以前沒有做過恒流電源,都是固定輸出的開關電源.以上請大家多多提意見以及方法. 網絡資源共享可以給大家?guī)硖岣?謝謝!
100-240VAC輸入, 12-24VDC ,0.7A恒流電源方案請教
全部回復(12)
正序查看
倒序查看
副邊用431+三極管恒流精度比較難保證,推薦AP4313 189011190365951.rar
0
回復

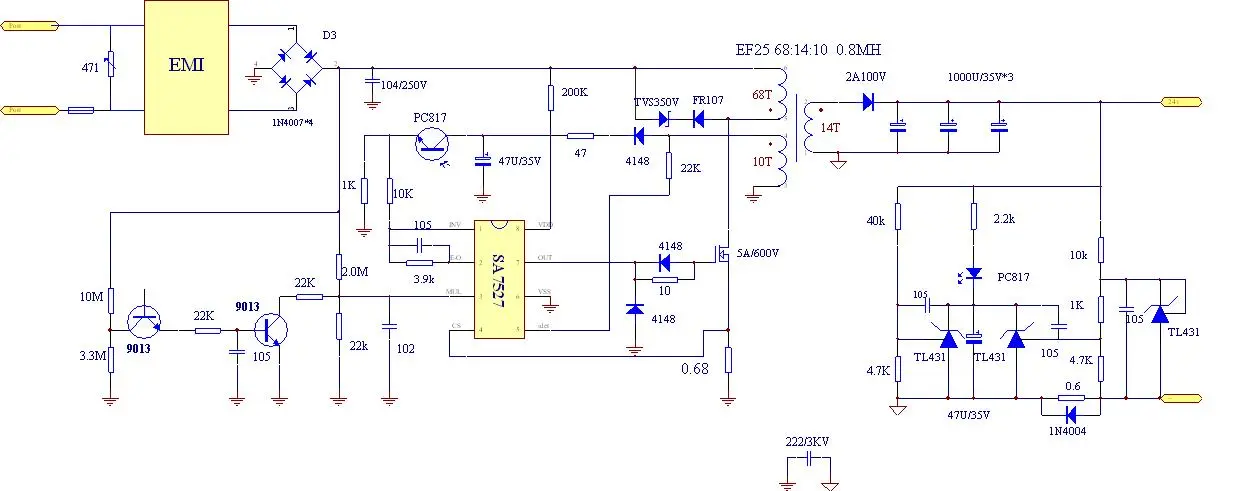

如果對后級紋波要求不是很大,可采用SA7527的單級PFC方案.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/487871192155965.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/487871192155965.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@szevwell
如果對后級紋波要求不是很大,可采用SA7527的單級PFC方案.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/487871192155965.jpg');}"onmousewheel="returnimgzoom(this);">
老兄,此恒流電路我公司有人做過.從原理上看是可以的,但實際上電流恒不住,這個電路在開機之前我還跟那個人打過賭,后來他輸了.
0
回復
@szevwell
如果對后級紋波要求不是很大,可采用SA7527的單級PFC方案.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/58/487871192155965.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝電路的介紹. 用這個電路去實現100-240VAC 輸入 ,輸出12-24V變化的時候電流恒定0.7A的時候,IC的VCC會不會出現OVP或者是欠壓保護.
0
回復
